8086指令系統是在8位微處理器8080/8085的指令系統基礎上設計的，它兼容了8080/8085的全部指令，與8位微處理器具有 兼容性的指令往往是處理字節（8位）上午。此外，8086還有自己所特有的對字或字符串的處理指令，以及對帶符號數的運算指令、中斷指令和協處理器指令。
指令系統中有一類指令叫轉移指令，還有一類叫調用指令，這兩類指令涉及轉移地址或者調用地址的提供方式，一般也稱為指令地址的尋址方式。
1、了解8086的尋址方式
2、熟練掌握8086的各種指令，并掌握它們的作用
§8086的尋址方式
§標志寄存器
§8086指令系統
§練習題
§自測題
3.1 8086的尋址方式
3.2 數據傳送指令
3.3 算術運算指令
3.4 邏輯運算和移位指令
3.5 串操作指令
3.6 控制轉移指令
3.7 處理器控制指令
?。薄⑺悸非逦乩斫飧鞣N尋址方式；
?。?、自己多寫一些小程序或多做些相關的練習題。
尋址方式 指令系統 標志
1、《微型計算機技術及應用》，戴梅萼等編著，第二版，清華大學出版社
2、《微型計算機原理》，季維法等編著，第一版，電子科技大學出版社
3、《微型計算機原理—常見題型解析及模擬題》，武自芳主編，西北工業大學出版社
４、《80X86/80X87匯編語言程序設計》，洪志全等編著，電子科技大學出版社
§3.1 8086的尋址方式
計算機中無論是什么指令，其操作的對象都是數據，指令必須指出操作數的值是多少或指出操作數存放在什么地方。形成操作數存放地址的方法，稱為尋址方式。尋址方式要涉及到寄存器、存儲器、外設接口電路。
1、 寄存器尋址
操作數存放在CPU的寄存器中，指令以寄存器名代表該操作數。
2、 立即尋址
操作數為常數，指令中直接寫出該常數值。
3、 直接尋址
操作數在內存中，指令給出存儲單元的有效地址EA(Effective Address，16位地址偏移量稱為有效地址)。存儲單元的段地址值缺省為DS寄存器的值。
在指令中，也可直接指定存儲單元的段地址
"CS："放在有效地址前，替換了缺省的DS段，稱為"段替換前綴"。

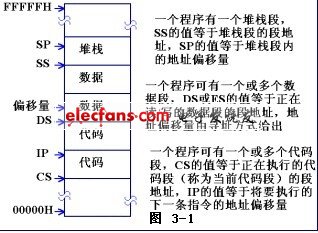

一般說來，在程序設計中，把全部數據集中放在一個或幾個數據段中，在程序的開始，把當前要使用的數據段的基地址送給DS寄存器，然后用缺省段地址的尋址方式使用該段中的數據。如果要使用另一個數據段，再把要使用的數據段的基地址送給DS寄存器，然后用缺省段地址的尋址方式使用新數據段中的數據。很少使用段替換前綴。如圖3-1所示。
4、 寄存器間接尋址
當操作數在內存中時，內存單元的有效地址也可以用某些寄存器的 值來表示?？梢允褂玫募拇嫫骷捌淙笔〉亩稳缦卤?
寄存器間接尋址方式中，內存單元的有效地址EA還可以用以下兩種方式來表示。
(1) BX/BP/SI/DI的值加上一個8位常數(稱為8位位移量)或16位常數(稱為16位位移量)，如圖3-2所示。
(2) BX/BP/SI/DI中的兩個寄存器的值之和，或者再加上一個8位位移量或16位位移量，但不能同時出現BP和BX，也不能同時出現SI和DI。如圖3-3所示。
當兩個寄存器中有一個是
BP時，段地址缺省為SS。否則，段地址缺省為DS。
§3.2 標志寄存器
8086CPU內部有一個16位標志寄存器，其中只使用了9位，每一位表示一個標志，如圖3-4。有6位狀態標志，表示CPU運算結果的特征。有3位控制標志，用來控制CPU的行為。
在文字說明中，標志寄存器可用符號FLAGS或PSW(Program Status Word，程序狀態字)來表示，但這些符號不能出現在指令中，例如，"MOV AX，F(xiàn)LAGS"不是合法的指令。
1、 進位標志CF(Carry)
在運算指令執行后，當最高位(字節運算時，最高位是D7位;字運算時，最高位是D15位)上有進位或借位時，CF置1，否則置0。循環和移位指令操作也能把存儲單元或寄存器中的最高位或最低位移入CF中。
2、 奇偶校驗標志PF(Parity)
在運算指令執行后，結果的低8位中含1的位數為偶數時，PF標志置1，否則置0。
3、 輔助進位標志AF(Auxiliary Carry)
在運算指令執行后，當Bit3向Bit4有進位，或Bit3向Bit4有借位，AF標志置1，否則置0。
4、 零標志ZF(Zero)
在運算指令執行后，結果為0，則ZF標志置1，否則置0。
5、 符號標志SF(Sign)
在運算指令執行后，最高位為1，則SF標志置1，否則置0。
6、 溢出標志OF(Overflow)
在有符號數加、減運算中，運算結果超出了表示范圍。
如： 有符號字節運算的結果超出了-128 ~ +127;
有符號字運算的結果超出了-32768 ~ +32767。
則OF標志置1，否則置0。當運算結果超出了表示范圍，運算結果是錯誤的。
使用雙高位來判別OF標志。所謂雙高位判別，即規定符號位(用CS表示)有進位時，CS=1，否則 CS=0。數值部分最高位(CP表示)有進位時CP=1，否則 CS=0。若CS⊕CP=1("異或"運算)，則有溢出產生。
注意：
(1) 上述CF和CS的值是相同的，對于無符號數稱為CF ，對于有符號數，由于最高位代表符號，故稱為CS。
(2) 除法運算(無符號數和有符號數)溢出時，產生"除數為0"中斷，不能用上述方法或其他方法判別除法運算溢出。
(3) 乘法運算始終不會溢出。

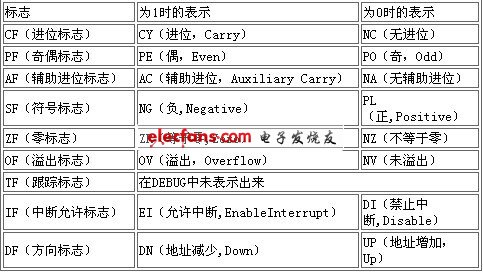

DEBUG命令中，標志位的表示(《MS-DOS 6.22參考手冊》p185)
7、 跟蹤標志TF(Trap)
若TF置1，則CPU進入"單步運行方式"。在單步運行方式中，CPU每執行一條指令，則產生一個類型碼為1的內部中斷(稱為單步中斷)，單步中斷處理程序執行完后，再執行下一條指令。單步中斷處理程序可以作為調試程序，如圖3-5所示。
8、 中斷允許標志IF(Interrupt Enable)
若IF置1，允許CPU響應可屏蔽中斷請求INTR;若IF=0，禁止CPU響應可屏蔽中斷請求INTR。該標志不影響NMI中斷和內部中斷。
該標志用于字符串處理指令中。
字符串是一中數據類型，它占用一個或多個連續內存單元，如圖3-6所示?！ ?/p>
字符串指令執行時，操作數(源字符串和目的字符串)的地址會自動改變。方向標志用于指定地址改變的方向，當DF=0時，地址增加(從低地址向高地址處理);當DF=1時，地址減少(從高地址向低地址處理)。
標志寄存器的各標志位可以用指令來修改。
