§3.3.7　中斷指令

　　中斷指令的一般格式為：

　　INT n 其中，n稱為"中斷類型碼"，n=0~255。

　　中斷指令"INT n"調用n號中斷處理程序，在中斷處理程序中，用中斷返回指令I(lǐng)RET指令使CPU返回主程序斷點繼續執行。 中斷指令(INT n)和調用程序指令(CALL)很相似，它們均轉入內存中其它程序段執行，執行完后再轉回。

　　主程序用"CALL 目標地址"調用子程序，如圖3-25所示。主程序用"INT n"調用中斷處理程序，如圖3-26所示。數值n是中斷處理程序的編號，它代表了中斷處理程序的地址。中斷處理程序的地址稱為"中斷矢量"或"中斷向量"，它是一個4字節值，2字節段地址，2字節偏移量。在8086處理器中，用"中斷矢量表"或稱"中斷向量表"來管理256個中斷處理程序的地址。

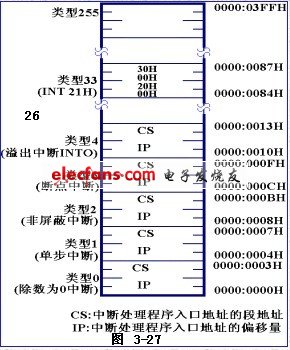

　　中斷向量表存放在內存地址最低區域上(0段0000H~03FFH),共1024字節(256×4)，其內存放256個中斷處理程序的地址。

　　例如，設在中斷向量表中，0000：0084H~0000：0087H四個單元存放的值依此為00H、20H、00H、30H，則21H號中斷處理程序的地址為3000H：2000H。 中斷指令I(lǐng)NT和中斷返回指令I(lǐng)RET的執行過程是：

　　INT n：

　?、?SP減2，把標志寄存器的值(記為FLAGS)推入堆棧。

　　② 標志位TF和IF清0，以禁止跟蹤方式(單步方式)和屏蔽INTR中斷。

　?、?SP減2，把返回地址的段值(CS)推入堆棧。

　?、?SP減2，把返回地址的偏移量(IP)推入堆棧。

　　⑤ 根據中斷類型碼n，從中斷矢量表中取得中斷處理程序地址，取得的段地址送給CS，偏移量送給IP。從而使CPU轉入中斷處理程序運行。

　　IRET：

　　中斷處理程序中最后被執行的指令是IRET。其操作是：

　?、?從堆棧中取出一字(INT指令保存的返回地址偏移量)，送給 IP，然后使SP加2。

　　② 從堆棧中取出一字(INT指令保存的返回地址段值)，送給 CS，然后使SP加2。

　?、?從堆棧中取出一字(INT指令保存的標志寄存器的值)，送給 標志寄存器，然后使SP加2。 IRET執行后，CPU返回到INT指令后面的一條指令。

　　幾個特殊的中斷處理程序：

　　(1) 0號中斷處理程序

　　0號中斷處理程序用于處理除法運算溢出，稱為"除數為0中斷"。當CPU檢測到除法運算溢出，自動調用0號中斷處理程序，無"INT 0"指令。

　　(2) 1號中斷處理程序

　　當CPU的TF標志置1時，CPU每執行一條指令，就調用1號中斷處理程序，因此，它稱為"單步中斷"。 當CPU檢測到TF=1時，自動進入單步方式，無"INT 1"指令。 該中斷處理程序用于調試程序。

　　(3) 2號中斷處理程序

　　用于處理NMI非屏蔽硬件中斷請求，無"INT 2"指令。

　　(4) 3號中斷處理程序 用"INT 3"指令調用。稱為"斷點中斷"。用于調試程序。

　　(5) 4號中斷處理程序 用"INTO"指令調用。該中斷處理程序用于處理有符號數運算溢出(OF=1)。稱為"溢出中斷"。

　　中斷處理程序的應用：

　　(1) BIOS和操作系統(如DOS、Windows)的常用功能程序，一般設計為中斷處理程序的形式，用"INT n"指令調用。例如，DOS功能設計為21H號中斷處理程序，用"INT 21H"指令調用。

　　(2) 硬件中斷處理。當外部設備希望CPU處理某事件時，它向中斷控制器8259發出一個INTR中斷請求，8259再向CPU發出中斷請求。

　　當CPU響應中斷時(發出中斷響應信號 )，8259向CPU提供中斷類型碼，CPU就轉入對應的中斷處理程序，處理該事件。

　　(3) 程序員編寫程序時，也可以把常用的功能程序，設計為中斷處理程序的形式，用"INT n"指令調用。

　　§3.3.8　處理器控制指令

　　1、 標志位操作指令

　　2、 暫停指令HLT CPU暫停，不執行任何操作。當出現下述情況時，CPU脫離暫停狀態。

　　(1) 復位。

　　(2) 在NMI信號線上有請求。

　　(3) 當IF=1時，INTR信號線上有請求。 該指令用于等待硬件中斷的發生。

　　3、 處理器交權指令ESC和等待指令WAIT

　　ESC指令用于調用數學協處理器8087。

　　WAIT指令用于等待協處理器完成運算。

　　這兩條指令配合使用，它們由CPU硬件信號TEST來協調。8087在被初始化后，使TEST信號為"1"。 CPU執行部件(EU)從指令隊列中取得指令的機器碼，如為ESC指令(數學協處理器指令)，則交8087執行。在8087執行指令期間，使TEST信號為"1"。在8087執行指令期間，CPU可執行其他指令(8086與8087并行工作)。8087執行完其操作后，使TEST信號為"0"。

　　當8086需要使用8087的操作結果時，首先執行WAIT指令以檢查TEST信號是否為"0"，若TEST=1(8087未執行完)，8086進入空轉等待;若TEST=0(8087已執行完)，8086執行WAIT后面的指令(這些指令需要8087的操作結果)。

　　4、 總線鎖定指令LOCK

　　該指令是總線鎖定前綴，放在其他指令之前。某指令被執行時，如果不希望其他總線主設備占用總線而使該指令被暫停，則在該指令前加前綴指令LOCK，例如：

　　LOCK XCHG AL，Varible

　　CPU在執行上面的指令時，輸出總線鎖定信號 ，此時，即使有總線主設備請求總線，CPU要等到該指令執行完后，才允許總線主設備使用總線。

　　5、 空操作指令NOP

　　CPU執行該指令時，沒有實際動作，僅使IP加1(NOP指令的機器碼是90H，1字節)。該指令主要用于程序調試。
