§4.4 BIOS中斷和DOS中斷
本節概述
任何程序的運行均離不開一定的硬件環境和軟件環境。 基本硬件環境包括CPU、存儲器、I/O設備,從原理上講，使用IN/OUT指令可以控制任何I/O設備。事實上，BIOS中，以中斷處理程序的形式提供了微機中基本I/O設備的控制程序，稱為"BIOS中斷"，應用程序可以用"INT n"指令調用這些程序。
教學目標
掌握BIOS中斷和INT 21H中斷的功能。
本節內容：
概述
BIOS中斷
DOS系統功能調用(INT 21H)
INT20H(結束程序的另一種方法)
重點難點
BIOS中斷和INT 21H中斷的功能。
學習方法
在學習的同時編寫一些小的中斷服務程序以便很好地掌握BIOS中斷和INT 21H中斷的功能。
關鍵字
BIOS中斷 INT 21H中斷
參考資料
1、《微型計算機技術及應用》，戴梅萼等編著，第二版，清華大學出版社
2、《微型計算機原理》，季維法等編著，第一版，電子科技大學出版社
3、《微型計算機原理—常見題型解析及模擬題》，武自芳主編，西北工業大學出版社
4、《80X86/80X87匯編語言程序設計》，洪志全等編著，電子科技大學出版社
§4.4.1 概述
任何程序的運行均離不開一定的硬件環境和軟件環境。 基本硬件環境包括CPU、存儲器、I/O設備(鍵盤、磁盤、打印機、顯示卡等)，關于CPU和存儲器，已經作了一些了解。從原理上講，使用IN/OUT指令可以控制任何I/O設備。以打印機為例，使用IN指令可以讀入打印機的狀態(有/無紙、能否接收新的數據等)、使用OUT指令把數據送給打印機、給打印機發控制命令(移動打印頭、某些打印針擊打)。一個簡單的I/O設備使用要求，需要一系列IN/OUT等控制指令，可以把一些基本使用要求編寫為子程序，供調用。事實上，BIOS中，以中斷處理程序的形式提供了微機中基本I/O設備的控制程序，稱為"BIOS中斷"，應用程序可以用"INT n"指令調用這些程序。
程序運行的主要軟件環境是操作系統。操作系統為程序運行提供基本的服務，如，程序的裝入、結束，內存的分配，文件管理等。以DOS操作系統為例，它也以中斷處理程序的形式提供這些服務，稱為"DOS中斷"， 應用程序也用"INT n"指令調用這些服務。 MS_DOS的DOS中斷是由IO.SYS、MSDOS.SYS兩個文件提供的中斷處理程序。(PC_DOS：IBMBIO.COM、IBMDOS.COM)。
PC系列機有256種中斷類型，8086CPU使用其中5個(0號除數為0中斷、1號單步中斷、2號NMI中斷、3號斷點中斷、4號溢出中斷)，80286及以上系統中，通過中斷控制器8259使用的硬件中斷為16個。其余中斷類型為BIOS中斷和DOS中斷，它們稱為"軟件中斷"。

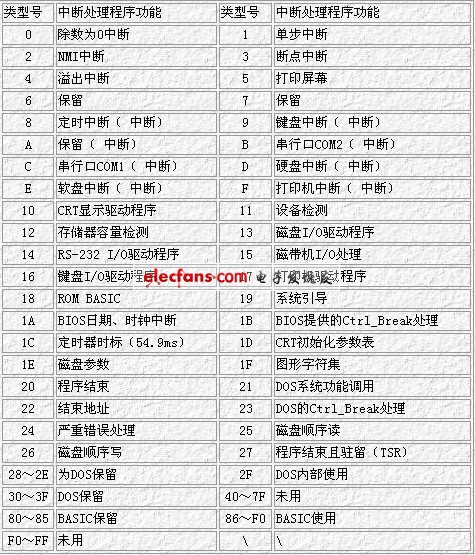

IBM PC/XT 機中的256級中斷安排
另外，設備制造商提供的設備控制程序(稱為驅動程序Driver)可能替換BIOS中斷和DOS中斷。
當前，驅動程序的概念使用非常廣泛，它泛指軟件與硬件或其他軟件的接口程序。
§4.4.2 BIOS中斷
1、INT 17H(打印機I/O調用)
INT 17H中斷處理程序有三個功能：
當AH=0時，把AL中的字符在打印機上打印出來。
當AH=1時，把AL中的初始化控制命令送給打印機。
當AH=2時，把打印機的狀態讀至AL寄存器。
寄存器AH中的值決定一個中斷處理程序的功能，稱其為"功能號"。當AH=0時調用INT 17H中斷，稱為"INT 17H的0號功能"，可以簡記為"INT 17H/0"
2、INT 16H(鍵盤I/O中斷)
AH=0：從鍵盤讀入ASCII字符，放在AL中。
AH=1：測試有無鍵被按下。ZF=0，表示按過任意鍵，并在AL中獲 得該鍵的ASCII碼。ZF=1，未按過鍵。
AH=2：讀取特殊功能鍵的狀態至AL中。
3、 INT 1AH (BIOS日期、時間中斷)
AH=0：讀當前時鐘值到CX、DX中。CX為高位，DX為低位。時鐘單位是54.9ms(1/18.2秒)(65536000/1193180)。
AH=1：設置當前時鐘值。
§4.4.3 DOS系統功能調用(INT 21H)
DOS的絕大部分功能均以INT 21H中斷處理程序提供。不同DOS版本一般均有幾十個INT 21H功能。這些功能有文件和磁盤管理、字符設備管理、時鐘管理、內存管理、網絡管理等，INT 21H的功能能見表1和表2。

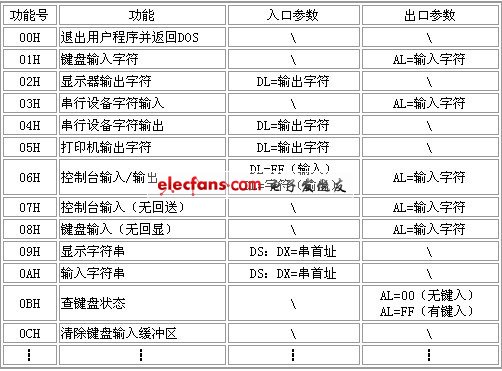

表1

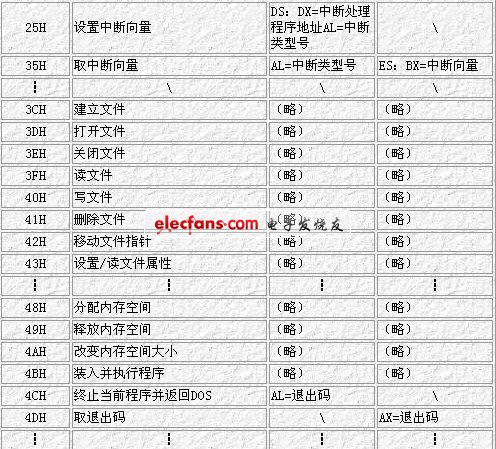

表2
§4.4.4 INT 20H
DOS中斷INT20H的功能是結束程序并返回DOS。
入口參數：CS=程序段前綴(PSP)的段地址。 IP=0000H。
出口參數：無。
問題： (1) 程序段前綴PSP的概念。
(2) 不能直接給CS、IP賦值，如何指定入口參數?
1、 程序的執行過程
在DOS提示符，如C：>下，鍵入一個可執行文件名(COM、EXE)后，在運行該程序前，DOS完成以下工作：
(1) 從磁盤中找到該文件。
(2) 檢測用戶可用內存，在可用內存的低地址段建立一個程序段前綴(PSP，Program Segment Prefix)。
(3) 把該文件從磁盤上裝入內存中PSP的后面。
(4) DOS設置DS、ES的值等于PSP的段地址。如果該程序?yàn)镃OM文件，則把CS、SS的值也設置為PSP的段地址。
(5) 開始執行該文件的第一條指令。
2、 程序段前綴PSP
DOS運行程序時，需要該程序的一系列參數(如，程序結束地址、Ctrl_Break處理程序的地址、出錯處理地址等)，另外還需要一個磁盤讀、寫的緩沖區，這個參數區和緩沖區，稱為"程序段前綴(PSP)"。 PSP共有256字節，它是運行程序時，由DOS自動在內存中建立的。 PSP的結構下圖所示：
注意：
(1)、PSP起始兩字節存放"INT 20H"指令的機器碼(CDH 20H),該指令使程序返回DOS;
(2)、EXE程序剛運行時,DS和ES指向PSP首址,即INT20H指令的機器碼:COM程序剛運行時,DS,ES,CS,SS均指向PSP首址。
在PSP結構中，我們只關心前兩個字節，它是指令"INT 20H"的機器碼(CDH、20H)。
3、 INT20H(結束程序的另一種方法)
(1) 在程序執行前，DS=程序段前綴PSP的段地址，因此，
PUSH DS
MOV AX，0
PUSH AX
這三條指令，把PSP的段地址和0值推入堆棧。
(2) RET指令從堆棧中取出兩字，送CS和IP，因此，RET指令執行時，CS=PSP的段地址，IP=0000H。CPU轉移到PSP處執行。
(3) PSP處的指令是INT 20H，它的功能是結束程序并返回DOS，因此，該程序能正確返回DOS。
