§4.5　8086匯編語言程序設計

　　本節概述

　　本節主要講述匯編程序的幾種結構。

　　教學目標

　　使讀者掌握幾種程序結構，編寫程序的步驟。

　　學習內容

　　順序結構

　　分支結構

　　循環結構

　　子程序結構

　　重點難點

　　程序設計的幾種結構。

　　學習方法

　　熟練掌握幾種程序設計的結構。

　　關鍵字

　　順序　　分支　　循環

　　參考資料

　　1、《微型計算機技術及應用》，戴梅萼等編著，第二版，清華大學出版社

　　2、《微型計算機原理》，季維法等編著，第一版，電子科技大學出版社

　　3、《微型計算機原理—常見題型解析及模擬題》，武自芳主編，西北工業大學出版社

　　4、《80X86/80X87匯編語言程序設計》，洪志全等編著，電子科技大學出版社

　　§4.5.1概述

　　通過前面幾節的介紹，我們對8086匯編語言源程序的基本概念有了比較清楚的認識，為了更高的質量、高效率地進行匯編語言程序設計，還必須很好地程序設計的方法。

　　一般來說，匯編語言程序設計的技巧性是比較強的，即使對于同一個問題，不同的程序員編寫出來的程序可能相差很大，這對于計算機軟件的生產和推廣應用都帶來了極大的困難。因此，在計算機科學中提出了編制程序工程化的設計方法。集體地說，就是在軟件中采用模塊結構話的程序設計方法。所以，一個好的程序不僅能正常運行，完成預定任務，還應滿足下列設計要求：

　　(1) 正常運行，完成預定任務。

　　(2) 結構清晰，程序簡明、易讀、易調試、易維護(修改、擴充)。

　　(3) 運行速度快。

　　(4) 占用內存少。

　　程序執行速度快，又要占內存空間少，兩者是有矛盾的，應權衡利弊，側重某一個方面來設計。隨著計算機應用的發展，程序的日漸龐大和復雜，使程序模塊化，寫好程序文件，以便于閱讀、調試和擴展，以顯得越來越重要。從程序設計整體看，可分為如下幾個基本步驟：

　　(1) 全面分析問題，抽象出數學模型。(有些簡單問題可以根據實際經驗編程)。

　　(2) 確定算法。

　　(3) 繪制流程圖。對于復雜程序，確定需要的模塊，畫出模塊間的結構圖及各模塊的流程圖。

　　(4) 定義數據變量，分配存儲空間和工作單元。

　　(5) 編寫程序代碼。(按所使用的語言、軟件、硬件平臺編寫)。

　　(6) 靜態檢查、上機調試。

　　在程序設計中，為了使程序結構清晰，應采用結構化程序設計方法，常用的程序基本結構有：順序結構、分支結構、循環結構、子程序結構。

　　§4.5.2 順序結構

　　順序結構的程序一般是簡單程序，它按順序執行，無分支、循環、轉移，順序結構的控制流程如圖所示。

　　§4.5.3 分支結構

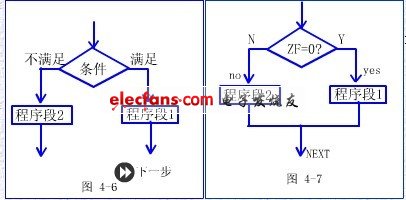

　　根據不同的條件，程序轉移到不同的分支，分支結構的基本形式如圖4-6所示。

　　以條件"ZF=0"為例。

　　當兩個分支合并時，要特別注意第一個分支結束時，跳轉到和并點如圖4-7所示。

　　為了避免分支及合并時出錯，一般在程序框圖中，標識出主要點處的標號。

　　程序的分支通過轉移指令來實現，因此轉移指令的特點是改變程序執行順序。轉移指令已經在8086指令系統中講到。

　　§5.5.4 循環結構

　　循環是在一定條件下重復執行稱為"循環體"的程序段。循環前，應當給循環條件賦初值，在循環過程中，必須修改循環條件。

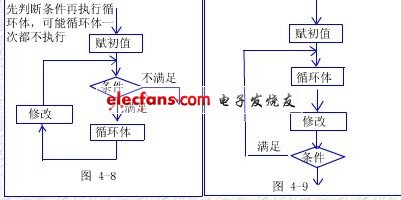

　　根據判別循環條件的時機，有兩種基本循環結構，如圖4-8、圖4-9：

　　循環結構可以用條件轉移指令(JZ、JNZ等)、循環指令(LOOP、LOOPZ等)實現。

　　指令系統提供了若干條設計循環結構的循環控制指令，循環控制指令可以同時完成修改循環控制記數、檢測條件并控制轉移的工作。因此循環控制指令實現控制循環結構更加簡便。

　　循環程序設計中的重要問題是正確地控制循環，保證循環的正常執行和結束。如果循環控制哦于錯，就會導致循環不能完成預定的功能，或者循環不能結束，此時稱為死循環，除非特殊需要，程序中不應出下死循環?？刂蒲h(huán)的方法通常分為兩大類：

　　(1)記數循環(用語循環次數已知的情況)。

　　(2)條件循環(用語循環次數不確定的情況)。

　　在條件循環方法中，可以根據需要設置各種豐富、靈活的條件來控制循環。

　　§5.5.5子程序結構

　　在大型程序中，有時，一段相同的程序多次被使用，可以把這段程序單獨提出來編寫，稱為"子程序"，需要該段程序時，用CALL指令調用子程序，這種編程處理方法，稱為"子程序結構"。 相對于子程序，調用程序稱為主程序。

　　當主程序與子程序不在同一個代碼段時，稱為段間調用;當主程序與子程序在同一個代碼段時，稱為段內調用。子程序可以調用子程序，稱為子程序"嵌套"。 子程序調用子程序的特例是子程序調用自身，稱為"遞歸"，如圖4-10所示。

　　子程序可以有入口參數和/或出口參數。入口參數作為主程序傳遞給子程序處理的數據，出口參數是子程序處理的結果。

　　編寫子程序的要求：

　　(1)保護寄存器與工作單元

　　如果子程序要用到某些寄存器或存儲單元，而它們的內容在子程序返回后還需要使用。為了不破壞原有信息，應將它們的內容壓入堆棧保護，或者存入一些空閑存儲器單元或寄存器，返回之前再恢復這些信息。注意：數據的出棧和圖棧冊順序是相反的。

　　(2)正確使用堆棧

　　調用程序轉入子程序前，在堆棧棧頂保存了斷點的地址，當子程序執行RET指令時，則將從棧頂彈出斷點地址，以便返回到調用程序。如果子程序執行期間需要使用堆棧暫存數據，則必須成對地執行PUSH和POP指令，以保證執行RET指令前，堆棧棧頂恢復到剛進入到子程序時的位置，使RET指令能正確地彈出斷點地址。

　　(3)子程序中應有內部文檔

　　為了使子程序可讀性好，可理解性好，便于使用，子程序中應當給出必要說明和適當?shù)恼Z句注釋，這些說明和注釋稱為內部文檔。

　　通常子程序頭部給出下列說明：

　　·子程序名

　　·功能描述：功能、性能指標等

　　·子程序的入口參數、出口參數

　　·子程序使用的寄存器、存儲單元

　　·子程序所調用的其它子程序的名字

　　(4)參數傳遞

　　通過調用程序傳遞給子程序的參數，可以使子程序的每次調用完成不同要求的具體操作，增加子程序的靈活性。例如，一個子程序的功能是從一個任意長度的任意字符串中查找一個指定字符串出現的位置。由調用程序?qū)蓚€(gè)字符串的起始地址和字符串長度傳遞給子程序，子程序便可完成一次具體的查找操作，然后將子字符串的位置指針再返回給調用程序。調用程序傳遞給子程序的參數稱為入口參數，子程序返回給調用程序的數據或地址稱為出口參數。正因?yàn)樽映绦蚣纯梢越邮苷{(diào)用程序傳遞的參數，也可以返回參數給調用程序，才使子程序更加靈活、方便而具有通用性。

　　§4.6　實數運算

　　本節概述

　　本節主要講述實數的運算和數學處理器的編程結構和它的指令。

　　教學目標

　　了解實數的運算，實數的編碼，數學微處理器的編程結構和它的指令。

　　本節內容

　　實數的運算

　　實數的編碼

　　數學協處理器的編程結構

　　CPU與數學協處理器的軟件協調

　　數學協處理器的指令

　　實數運算程序例題

　　重點難點

　　實數的編碼，數學微處理器的編程結構和它的指令。

　　學習方法

　　熟練掌握實數的編碼，數學微處理器的編程結構和它的指令。

　　關鍵字

　　運算　編碼　　編程結構　　指令

　　參考資料

　　1、《微型計算機技術及應用》，戴梅萼等編著，第二版，清華大學出版社

　　2、《微型計算機原理》，季維法等編著，第一版，電子科技大學出版社

　　3、《微型計算機原理—常見題型解析及模擬題》，武自芳主編，西北工業大學出版社

　　4、《80X86/80X87匯編語言程序設計》，洪志全等編著，電子科技大學出版社

　　§4.6.1實數的運算

　　8086/80286/80386等X86 CPU 無實數運算指令，若要進行實數運算，可有以下兩種途徑：

　?、?使用8087/80287/80387數學協處理器(numeric coprocessor )。

　?、?用X86 CPU 的整數指令仿真實數運算。

　　在80386及以前的系統中，數學協處理器與主處理器(CPU)分別制造為單獨的芯片，兩者通過外部聯線相互操作，數學協處理器也稱為NPX(numeric processor extension)。

　　在80486及以后的系統中，一般把數學協處理器與主處理器集成到一塊芯片上，整體稱為CPU，集成后的數學協處理器稱為該CPU的浮點運算單元FPU(float process unit)。

　　§4.6.2　實數的編碼

　　在計算機中，任何信息均是通過編碼表示的，實數也不例外。任何實數，均可規格化 (Normalized) 為：R=±1.MX2N，1為整數，M為尾數，N為指數。

　　在這種表示方法中，二進制小數點的位置隨指數部分移動，稱為"浮點表示"，因此，常將實數運算稱為"浮點運算"。

　　用編碼表示正/負、整數、尾數、指數，則可表示一個實數。按編碼使用的二進制位數不同，程序中可使用短實數、長實數和臨時實數，分別用偽指令DD、DQ、DT定義。

　　DD：定義一個短實數，或稱單精度實數， 在內存中占32位(4字節)

　　DQ：定義一個長實數，或稱雙精度實數， 在內存中占64位(8字節)

　　DT：定義一個臨時實數，或稱擴展精度實數，占80位(10字節)，一般用于數學協處理器內部運算。

　　匯編程序MASM將以上十進制實數編碼為二進制。編碼的格式有兩種：IEEE格式和Microsoft格式。

　　以下介紹IEEE格式。

　　1、 短實數的編碼

　　S(31)指數N(30～23),8位尾數M(BIT22～BIT0),23位

　　表示的實數值R=±1.M×2(N-127)

　　整數部分1是固定的，未在編碼中表示出來。

　　指數部分減去一個值，是為了避免出現負值。

　　2、長實數的編碼

　　S(63)指數N(62～52),11位尾數M(BIT51～BIT0),52位

　　表示的實數值R=±1.M×2(N-1023)

　　整數部分1是固定的，未在編碼中表示出來。

　　3、臨時實數的編碼：

　　S(79)指數N(78～64),15位1(63)尾數M(62～0),63位

　　表示的實數值R=±1.M×2(N-16383)

　　整數部分1用BIT63表示，便于數學協處理器運算。
