§4.6.3數學協處理器的編程結構
1、 浮點寄存器堆棧
8個浮點寄存器，每個寄存器80位，可裝入臨時實數。浮點寄存器不能與主CPU寄存器直接交換數據，只能與內存交換數據。內存數據中的16位整數、32位整數、64位整數、短實數(32位)、長實數(64位)均可裝入浮點寄存器時，且裝入時自動轉換為浮點寄存器的80位臨時實數格式。浮點寄存器的80位臨時實數存入內存時，按指定的內存單元類型轉換為16位整數、32位整數、64位整數、短實數(32位)或長實數(64位)。

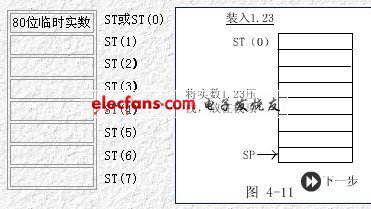

8個寄存器按堆棧方式使用，棧頂為ST或用ST(0)表示。如圖4-11所示：
2、 數學協處理器的狀態寄存器
IE：Invalid Operation ，非法操作
DE：Denormalized operand，非規格化操作數
ZE：Zero Divide，除以0 OE：Overflow，寄存器棧上溢
UE：Underflow，寄存器棧下溢
PE：Precision，精度丟失
SF：Stack Fault，寄存器棧失效(指棧上移和下移)
ES：Error Summary，任何異常，均置位
C3～C0：Condition codes，浮點狀態碼，由比較指令設置
ST：Stack Top，指示棧頂對應的物理浮點寄存器
B：Busy，協處理器正在執行運算
3、 數學協處理器的控制寄存器
?、?BIT5～BIT0：異常屏蔽位。
置0時把相應的異常傳送給CPU的異常處理程序，置1時把相應的異常傳送給協處理器的異常處理程序。
?、?PC：Precision Control，精度控制。
指定有效數字的位數(符號位加尾數)：
00 ：24位(短實數)
01：保留
10：53位(長實數)
11：64位(臨時實數)
?、?RC：Rounding Control，舍入控制
00：舍入到最接近的值(缺省)
01：舍入到負無窮
10：舍入到正無窮
11：截?cái)?/p>
?、?其他位，未用
4、 特征字寄存器和異常指針
(1) 特征字寄存器
每?jī)晌挥糜谥甘緦?duì)應的物理浮點寄存器內的數字特征：
00：有效的數字
01：數字為0
10：無窮數(Infinite)，微小數(Indefinite)，NaN(not a number)
11：該物理寄存器為空
(2) 異常指針
指令指針， Instruction Pointer(32位)：
操作數指針，Operand Pointer (32位)：
協處理器發生異常時，指出異常的指令和操作數位置。
§4.6.4CPU與數學協處理器的軟件協調
1、 數學協處理器指令的特點
?、?一般協處理器指令的編碼
協處理器指令的編碼和主處理器指令的編碼均被編入EXE文件，調入內存后由CPU指令預取部件(IPU)取入指令隊列，CPU執行部件(EU)從指令預取部件取得指令的機器碼，如該指令為CPU指令，則執行之，如為協處理器指令，則交相應的協處理器執行。因此，協處理器指令又稱"交權指令ESC(Escape)"，其編碼為：
ESC XY，源操作數
機器碼：
XY：指定協處理器的操作類型，XY=0～63，
Mod: 操作數方式(寄存器堆棧/存儲器)。
R/M：存儲器操作數的尋址方式。
?、?數學協處理器指令的助記符
數學協處理器指令的助記符可用"ESC XY，源操作數"，在宏匯編程序(MASM)中，一般用帶前綴F的助記符， 并且，MASM在匯編時，給每條指令前加上FWAIT，
2、 CPU與協處理器的協調
(1)CPU初始化數學協處理器指令
X86調用X87前，應初始化X87。CPU執行初始化數學協處理器的指令，以使數學協處理器準備好工作。
FINIT ;X86初始化X87，并等待其初始化完成
FNINIT ;X86初始化X87，不等待其初始化完成就執行下一條指令X87在被初始化后,使CPU的TEST信號為"1"。
(2) CPU執行部件(EU)從指令預取部件取得指令的機器碼，如該指令為CPU指令，則執行之，如為協處理器指令，則交相應的協處理器執行。在協處理器執行其指令期間，使CPU的TEST信號為"1"。
(3) 在協處理器執行其指令期間( 信號為"1")，CPU可執行后面的指令。協處理器執行完其操作后，使CPU的TEST信號為"0"。當CPU需要使用協處理器的操作結果時，用FWAIT(WAIT)指令等待TEST信號為"0"。
§4.6.5數學協處理器的指令
|
約定： real32：內存中的32位短實數 ； real64：內存中的64位長實數 ； mem16：內存中的16位整數 mem32：內存中的32位整數 ； mem64：內存中的64位整數 ； memBCD：內存中的BCD碼 st(j)：第j個浮點寄存器 ； st(0)：棧頂 |
|||||||||
|
1 、數據裝入 （1）內存中的浮點數裝入棧頂 FLD FLD real32 FLD real64 （2）浮點寄存器的值裝入棧頂 FLD FLD st(j) (3)內存中的整數裝入棧頂 FILD FILD mem16 FILD mem32 FILD mem64 (4)內存中的BCD碼裝入棧頂 FBLD FBLD memBCD |
2 、裝入常數 FLDZ； 裝入0.0 FLD1； 裝入1.0 FLDPI； 裝入π FLDL2E；裝入log2(e) FLDL2T；裝入log2(10) FLDLG2；裝入log10(2) FLDLN2；裝入loge(10) |
||||||||
|
3、棧頂數據存入內存（store，不改變棧頂） （1） 存為實數 FST real32 FST real64 （2） 存為整數 FIST mem16 FIST mem32 |
4 、數據彈出（同時改變棧頂） （1）彈出存為浮點數 FSTP real32 FSTP real64 （2） 彈出存為整數 FISTP mem16 FISTP mem32 FISTP mem64 （3） 彈出存為BCD FBSTP memBCD |
||||||||
|
5 、加法運算 (1) 浮點加法 FADD real32 ；st+real32→st FADD real64 ；st+real64→st FADD st(j) ；st+st(j)→st (2) 整數加法 FIADD mem16 ；st+mem16→st FIADD mem32 ；st+mem32→st (3) FADD ；無操作數，st+st(1)→st FADD st，st(j) ；st+st(j)→st FADD st(j)，st ；st(j)+st→st |
6 、減法運算 （1） 浮點減法 FSUB real32 ；st-real32→st FSUB real64 ；st-real64→st FSUB st(j) ；st-st(j)→st （2） 整數減法 FISUB mem16 ；st-mem16→st FISUB mem32 ；st-mem32→st （3） FSUB ；無操作數，st-st(1)→st FSUB st，st(j) ；st-st(j)→st FSUB st(j)，st ；st(j)-st→st （4） FCHS ；st符號取反（Change Sign） |
||||||||
|
7 、乘法 (1) 浮點 FMUL real32 ；st×real32→st FMUL real64 ；st×real64→st FMUL st(j) ；st×st(j)→st (2) 整數 FIMUL mem16 ；st×mem16→st FIMUL mem32 ；st×mem32→st (3) FMUL ；st×st(1)→st FMUL st，st(j) ；st×st(j)→st FMUL st(j)，st ；st(j) ×st→st |
8 、除法 (1) 浮點 FDIV real32 ；st/real32→st FDIV real64 ；st/real64→st FDIV st(j) ；st/st(j)→st (2) 整數 FIDIV mem16 ；st/mem16→st FIDIV mem32 ；st/mem32→st (3) FDIV ；st(1) /st→st FDIV st，st(j) ；st/st(j)→st FDIV st(j)，st ；st(j) /st→st |
||||||||
|
9 、比較 (1) 浮點 FCOM real32 ；st與real32 FCOM real64 ；st與real64 (2) 整數 FICOM mem16 ；st與mem16 FICOM mem32 ；st與mem32 (3) FTST ；st與0.0 比較結果反應在狀態寄存器中
|
10 、三角函數 (1) 正弦 FSIN ；計算st（任意弧度）的正弦。計算后，st=1，st(1)為正弦值。 (2) 余弦 FCOS ；計算st（任意弧度）的余弦。計算后，st=1，st(1)為余弦值。 (3) 正弦和余弦 FSINCOS；計算st（任意弧度）的正弦和余弦。計算后，st為余弦值，st(1)為正弦值。 (4) 正切 FPTAN ；計算st（任意弧度）的正切。計算后，st=1，st(1)為正切值。 (5) 反正切 FPATAN ；計算st(1)/st的反正切。計算后，棧頂被彈出，反正切值放入新的棧頂。 |
||||||||
|
11、其它運算函數 FSQRT；計算st的平方根，結果在st F2XM1；計算2st-1，結果在st FYL2X；計算st(1) ×log2st，彈出棧頂，結果在st FYL2XP1 ；計算st(1) ×log2(st+1)， 彈出棧頂，結果在st FABS；計算st的絕對值，結果在st FPREM；計算st/st(1)的余數，結果在st |
12、程序流程控制
FSTSW mem16；協處理器狀態標志存入內存。 FSTSW AX ；協處理器狀態標志CPU AX寄存器。 |
||||||||
§4.6.６ 實數運算程序例題
DATA SEGMENT
x DD 2.0
y DD ? f DW ? ；協處理器標志
DATA ENDS
STACK SEGMENT STACK
DW 100H DUP (0)
STACK ENDS
CODE SEGMENT
ASSUME CS：code, DS：data, SS：stack
Main PROC FAR
Start：MOV AX, data
MOV DS, AX
FINIT ；初始化X87
FLD x ；xàst
FTST ；比較st與0.0
FSTSW f ；X87標志寄存器的值存入內存變量f
FWAIT ；等待存入操作完成
MOV AX, f
AND AX, 0100H ；C0<-->bit8
JNE less ；ZF=0，即C0=1, st(=x) < 0.0
FMUL x ；執行后st=x的平方
FLD1 ；1->st, st(1)=x的平方
FADD ；st+st(1)->st
JMP exit
Less：FMUL x
FLD1
FSUB ；st(1)-st->st
Exit：FST y ; st的值->內存變量y
FWAIT
MOV AX, 4C00H
INT 21H
Main ENDP
CODE ENDS
END start
