存儲器是計算機的一個重要組成部分，是計算機存放程序和數據的部件，是表征計算機具有記憶能力的部件。對存儲器的要求是：存儲容量大，存儲速度快，體積小，成本低。存儲容量越大，記憶的信息越多，計算機功能越強。計算機中的操作大量是與存儲器交換信息，由于存儲器的工作速度與CPU的速度相比，總是低1～2個數量級，所以存儲器的工作速度是影響計算機速度的主要原因。計算機的存儲器就是在爭取擴大容量，提高速度，縮小體積，降低成本過程中發展起來的，為了解決這些矛盾，對存儲元件和存儲器結構不斷地進行研究和改進，從磁芯存儲器發展到半導體存儲器。在結構上，將存儲器分為內存和外存，甚至在內存中又設置了高速緩沖存儲器，直接于CPU交換信息，而把大量的數據放在外存儲器，把將要用到的程序和數據放到內存儲器和高速緩存器，舊可提高整個計算機的速度。

　　70年代之前主要采用磁芯存儲器，自70年代初以來，半導體存儲器發展迅速，大概每2到3年，每片的存儲容量舊增加4倍，而功耗和成本并沒有提高，現在1Mx1位的存儲器片已商品化，并研制出10Mx1位的存儲器片，存儲器存儲速度也從幾百納秒將到幾十納秒。當前微型計算機幾乎全部采用半導體存儲器。

　　第一節　 概述

　　本節概述：

　　



　　本節內容：

　　一、外存

　　二、內存

　　三、緩存

　　§5.1.1　外存

　　1. 軟盤(Floppy Disk) 盤片與驅動器分離。軟盤驅動器(Floppy Disk Drive)FDD.

　　2. 硬盤 (Fixed Disk/Hard Disk) 盤片與驅動器一體，HDD。

　　3. 光盤(Optical Disc) 盤片與驅動器分離。

　　4. 磁帶 順序訪問，用于數據庫備份。

　　第二節　半導體存儲器的分類

　　本節概述：

　　按存儲信息功能分：



　　RAM：又稱讀寫存儲器，其存儲單元的內容既可以讀出，也可以寫入。

　　ROM：一般情況下，其存儲單元的內容只能讀出，不能寫入。向其存儲單 元寫入內容需要附加條件(加特殊時序和幅值的信號)。

　　本節內容：

　　一、 RAM的種類

　　二、 ROM的種類

　　三、 存儲器芯片

　　§5.2.1 RAM的種類

　　按制造工藝分：

　　



　　按工作方式分：

　　



　　SRAM：以MOS觸發器作為基本存儲電路，觸發器的兩個狀態表示信息1和0。只要電源不掉電，其存儲的信息不會被丟失。

　　DRAM：以一個晶體管及一個電容器存儲信息,當電容器上帶電荷時,表示信息1,不帶電荷時,表示信息0.即使電源不掉電,電容器上所帶電荷會逐步放電,使信息消失。為了保證其信息不消失,每隔一定時間,需要向電容器充電,這一過程稱為"刷新",又附加的刷新電路完成。

　　準靜態RAM：基本存儲單元是DRAM,但內部自帶刷新電路,可以自刷新。從外部看起來是靜態RAM。

　　§5.2.2 ROM的種類

　　



　　掩膜ROM：半導體廠按需要存放的信息制造ROM，制造好后其信息不可 再改變。適用于批量生產固定數據和程序的存儲器。

　　PROM：出廠時未寫入任何信息，用戶可以按自己的需要，使用專門設備(稱 "編程器"， 編程器產生寫入所需的特殊時序和幅值信號)編程寫入信息。但只能寫入一次，一旦寫入就不能再變(重新寫入)。適合OEM(原始設備制造)。

　　EPROM：出廠時未寫入任何信息，用戶可以按自己的需要使用"編程器" 寫入信息，也可以使用紫外線照射，將其中的信息擦除，再用"編 程器"寫入新的信息。

　　EEPROM(E2PROM)：與EPROM類似，出廠時未寫入任何信息，可以反 復使用。用編程器寫入，用編程器擦除。

　　§5.2.3　存儲器芯片

　　1、存儲器芯片的規格

　　在微機中，內存用半導體存儲器件構成。半導體存儲器件的一個基本存儲電路對應一個二進制數位。

　　1Kb×1： 輸入/輸出一位二進制，共有1024×1=1024個基本存儲電路。

　　4Kb×1： 輸入/輸出一位二進制，共有4096×1=4096個基本存儲電路。

　　1Kb×4： 輸入/輸出四位二進制，共有1024×4=4096個基本存儲電路。

　　16Mb×1：輸入/輸出一位二進制，共有16×1024×1024×1=16777216個基本存儲電路。

　　注意：計算機內存以KB或MB為單位，B=Byte(大寫字母B)。 內存芯片的規格中的Kb、Mb，b=bit(小寫字母b)。

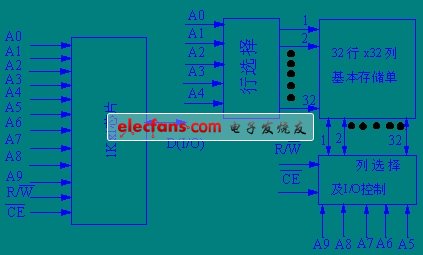

　　2、 1K×1內存芯片的外部引腳及內部結構

　　1K×1內存芯片輸出/輸出一位二進制數據，有一根數據線(D)。內部有1024×1=1024個基本存儲電路，存放1024位二進制數，需要10根地址線(210=1024)A9～A0，另有讀寫控制線R/W，片選信號線CE。

　　讀操作：當片選信號線R/W有效，CE=1，地址線A9～A0輸入選擇某基本存儲電路，則該芯片在數據線D上輸出該基本存儲電路的數據。

　　寫操作：當片選信號線R/W有效，CE=0，地址線A9～A0輸入選擇某基本存儲電路，CPU在數據線D上輸出數據，則該芯片把數據線D上的數據存入該基本存儲電路。

　　當片選信號線CE無效，該芯片數據線D處于高阻狀態，既不輸出數據，也不輸入數據。

　　該芯片內部的1024個基本存儲電路按32×32矩陣方式排列，稱為"存儲矩陣"。5個地址信號A4～A0經"行選擇"譯碼產生32個"行選擇線"(25=32)選擇存儲矩陣的某行，5個地址信號A9～A5經"列選擇"譯碼產生32個"列選擇線"選擇存儲矩陣的某列。

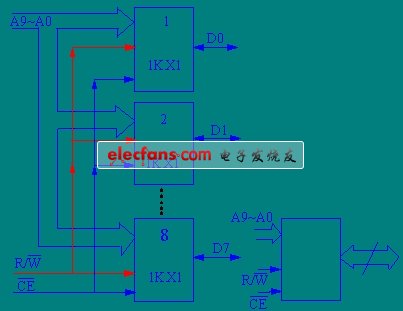

　　3、 用1K×1芯片構成1K內存

　　CPU訪問內存的最小單位是字節(八位二進制數)。用8片1K×1芯片可構成1KB內存，每片輸出一位數據，8片的地址線A9～A0、片選信號線、讀寫控制線分別聯在一起，CPU同時訪問這8個芯片的同一個基本存儲電路，則可讀寫1字節。

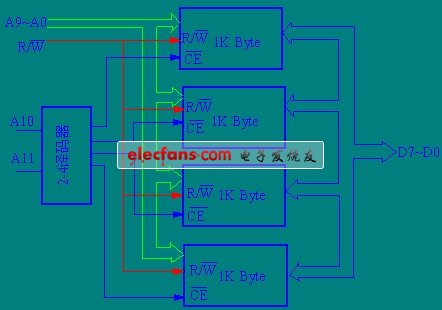

　　4、 用1K×1芯片構成4K內存

　　可用上述1K內存作為一組,用四組構成4K。 4K內存需12根地址線(212=4096)，A9～A0用于選擇一組中的一字節，A11～A10經譯碼選擇組。 四組的數據線聯在一起，只有譯碼選中的組才輸入/輸出數據。

　　在該圖中，每組內存由8個1K×1芯片構成，地址線A9～A0選擇一組內8個芯片的同一位，因此，A9～A0稱為"位線"。

　　一組內存輸出一字節的所有8位數據，地址線A11～A10選組(字節)，因此，A11～A10稱為"字線"。

　　這里，"組"又稱為"體(BANK)"。
