第三節 讀寫存儲器RAM
本節內容：
一、 基本存儲電路
二、 RAM的結構
三、 典型RAM芯片舉例
四、 RAM與CPU的連接
§5.3.1 基本存儲電路
一個基本存儲電路存儲一位二進制信息0或1。它是存儲器的核心。
1、SRAM基本存儲電路
SRAM的基本存儲電路的核心是MOS管構成的雙穩態觸發器。
MOS(場效應)管的工作特性如左圖所示。
MOS管構成的雙穩態觸發器：
T3、T4的g、s端連在一起，vgs=0，d、s呈現高阻，該大電阻作為負載。 雙穩態觸發器有兩個穩定狀態：
?、?若T1導通，A=0，使T2截止，B=1，B=1又保證T1導通。該狀態表示存儲信息0。(A=0)。
?、?若T1截止，A=1，使T2導通，B=0，B=0又保證T1截止。該狀態表示存儲信息1。(A=1)。

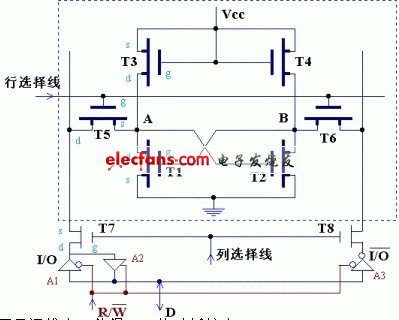

為了將信息0/1寫入或讀出觸發器，就需要加控制電路。加入控制電路的基本存儲單元如下圖：
寫操作：CPU送出地址信號、數據信號D和寫入信號R/W=0。地址信號分成行地址和列地址，行地址經"行選擇譯碼"產生行選擇線信號，使該基本存儲電路被選中，T5、T6導通;列地址經"列選擇譯碼"產生列選擇線信號，使T7、T8導通。R/W=0，三態緩沖器A1、A3導通，A2禁止，數據信號D經A1、A3、T7、T8、T5、T6進入該基本存儲電路。
如寫入1，則I/O=1、I/O=0，它們使A=1、B=0，T1截止、T2導通，即數據1被寫入。
如寫入0，則I/O=0、I/O=0，它們使A=0、B=1，T1導通、T2截止，即數據0被寫入。
在寫入完成后，地址信號消失，T5、T6、T7、T8截止，雙穩態電路保持寫入的信息不變?；蛘哒f，寫入過程相當于將輸入電荷存儲到T1、T2的柵極上。在寫入信號和選擇信號消失后，兩個作為負載電阻的T3、T4和電源Vcc相連，從而可以不斷地往T1、T2的柵極補充電荷(T3給T2、T4給T1補充)，加上T1、T2互相控制，能夠保持住所寫入的數據。
讀操作：CPU送出地址信號，R/W=1。T5、T6、T7、T8導通，R/W=1，三態緩沖器A2導通，A1、A3禁止，基本存儲電路A點狀態經T5、T7、A2送至數據線D。A=1表示D=1，A=0表示D=0。在讀出后，基本存儲電路的狀態不發生變化，即讀操作是非破壞性的。
SRAM的特點：
(1) 采用CMOS電路構成，讀出/寫入速度快(5～15ns)。
(2) 所用管子數目多，單個器件的容量小，如256×4，16Kb×1，64Kb×8。
(3) T1、T2總有一個處于導通狀態，使得SRAM的功耗較大。
2、 DRAM基本存儲電路(單管DRAM基本存儲電路)
數據以電荷形式存在電容C上，當C上有電荷，表示信息1;當C上無電荷，表示信息0。

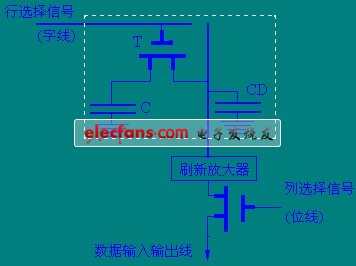

寫操作時，"行選擇信號"為1，Q導通，若"列選擇信號"為1，該基本存儲電路被選中，由"數據輸入/輸出線"送來的信息通過刷新放大器和Q管送入到電容C。
讀操作時，"行選擇信號"為高電平，使存儲矩陣中該行的所有基本存儲電路的Q管導通，"刷新放大器"讀取對應電容C上的電壓值，刷新放大器的靈敏度很高，放大倍數很大，并且能將從電容上讀得的電壓值折合為邏輯"0"或邏輯"1"。"列選擇信號"所選中的基本存儲電路輸出數據。
在讀出過程中，選中行上所有基本存儲電路中的電容均受到打擾，為了在讀出之后，仍能保存所容納的信息，刷新放大器對這些電容上的電壓值讀取之后又立即進行重寫。
DRAM的特點：
(1) 利用電容存儲電荷的原理來存儲信息的。由于電容會逐漸放電，所以，必須對DRAM中的電容不斷地補充電荷，這一過程稱為刷新。
(2) 典型的刷新周期為2ms，一般用專門的DRAM控制器控制刷新，其刷新過程稱為刷新周期。
(3) 所用MOS管較SRAM少，芯片位密度較高，如32Kb×1，16Mb×1。
(4) 功耗較小。
§5.3.2 RAM的結構
1、 存儲體
存儲芯片中全部基本存儲電路的集合稱為"存儲體"。存儲體中的基本存儲電路按矩陣排列，稱為"存儲矩陣"。 存儲矩陣有N×1、N×4、N×8結構。
下圖是一個4096×1的存儲芯片的邏輯示意圖和結構示意圖。
2、 外圍電路
（1） 地址譯碼。
4Kb×1的存儲器有4096個存儲單元，選擇某一單元需要12根地址信號（212=4096），它們被分為行地址和列地址。
(2） I/O電路（輸出驅動）。
(3） 讀寫控制電路。R/W。
(4） 片選信號，CE或CS。
微機存儲器由多個存儲芯片組成，CPU讀寫存儲器時，必須選中一個芯片，該選擇信號稱為"片選信號"，一般用CE或CS表示。只有被選中的芯片（CE/CS有效），才能讀出或?qū)懭霐?shù)據。
(5） 三態緩沖器（圖中未畫出）
用于連接CPU數據總線和存儲器數據總線。當三態緩沖器選通時，CPU才能與存儲器交換數據。否則，CPU與存儲器斷開。
(6） 刷新電路（圖中未畫出，僅DRAM存儲器需要）
用于控制DRAM刷新。
3、 地址譯碼方法
?。?） 單譯碼（N×8）
以32×8存儲器為例。需要5根地址線（A4～A0），地址譯碼后，同時訪問存儲器中的8位。
 |
NX8存儲器,單個 芯片同時輸入/輸 出一字節地所有8 位采用單譯碼 |
 |
|
（2） 雙譯碼（N×1）

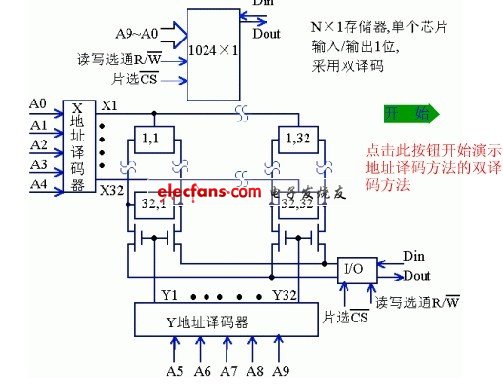

以1024×1存儲器為例。需要10根地址線（210=1024），A4～A0地址譯碼后，得到32根行選擇線X32～X1，選中存儲矩陣的某一行;A9～A5地址譯碼后,得到32根列選擇線Y32～Y1，選中存儲矩陣的某一列。行和列均被選中的單元可以寫入或讀出。
三、 典型RAM芯片舉例
1、 Intel 2114芯片（1Kb×4）
該芯片有1024×4=4096個基本存儲單元，排列成64×64矩陣，10根地址信號線（210=1024）譯碼后選中芯片中的4位。
存儲器中的數據經"輸入/輸出三態門"與數據總線相連。由片選信號CS和讀寫信號R/W共同控制三態門。當CS=0，R/W=0，輸入三態門打開，數據總線來的數據被寫入存儲器。當CS=0，R/W=1，輸出三態門打開，存儲器中的數據輸出到數據總線。
2114的讀寫時序如下圖。
?。?） 讀操作
?、?nbsp;存儲器收到地址總線上來的地址信號后，經過一定時間，片選信號CS有效（片選信號CS由地址信號譯碼產生）。
?、?nbsp;片選信號CS有效后，經過時間tCX，存儲器開始輸出數據。輸出數據穩定后，CPU獲得數據。從CS有效到數據穩定的時間是tCD。
?、踭OTD：恢復時間，用于存儲器內部操作。從輸出數據穩定至可以輸入新的地址的時間
④ 地址信號消失后，數據維持的時間是tOHA。
?、?nbsp;從存儲器獲得地址信號，到輸出數據穩定的時間，稱為"存取時間"tA。
?、?nbsp;從存儲器獲得地址信號，到允許下次地址信號出現的時間，稱為"讀周期"tRC。 tRC=tA+tOTD。
?。?）寫操作
寫周期是指：啟動一次寫操作至啟動下一次寫操作的時間。
tA：存取時間（寫入時間），從地址有效到數據寫入。
tAW：地址建立時間，從地址出現到穩定。
tW：寫脈沖寬度。
tWR：寫操作恢復時間，從數據寫入到可以輸入新地址的時間，用于存儲器內部操作。
tDW：數據有效時間，從數據穩定到數據寫入。
tDH：數據保持時間，寫信號無效后，輸入數據應保持的時間。
寫周期對時序的要求是：①地址建立時間tAW（從地址輸入到穩定）應盡量短，在寫入信號WE有效前，地址已穩定。
?、趯懨}沖寬度tW應滿足要求。 寫周期tWC=tAW+tW+tWR。
2、Intel 2164芯片（64Kb×1）
?。?）、外部結構
Intel 2164 是64Kb×1 DRAM芯片，其位密度較高，選擇其中某個基本存儲電路需要16根地址信號，為了減少引腿數目，對于高密度DRAM，一般使行地址和列地址共用一組引腿，并設置行地址選通信號RAS和列地址選通信號CAS，在內部設置行地址寄存器和列地址寄存器。Intel 2164的引腳圖及邏輯符號如下圖：
 |
|
先在引腳A7～A0上提供行地址RA7～RA0，并使 有效，芯片把該行地址鎖存在行地址鎖存器中，再在引腳A7～A0上提供列地址CA7～CA0，根據行地址RA7～RA0和列地址CA7～CA0，選中一個基本存儲電路。
?。?）、內部結構
該芯片的內部結構如下圖，包括存儲體、行地址鎖存器、時鐘控制電路、1/4 I/O門、數據輸出緩沖器、數據輸入緩沖器等部分構成。
64K存儲體由4個128×128存儲矩陣、4個128讀出放大器、2個1/128行譯碼器和2個1/128列譯碼器構成。行地址中的RA6～RA0同時加到4個存儲矩陣上，在每個存儲矩陣中均選中一行，共有4×128個基本存儲電路被選中，它們的信息被選通至4×128個讀出放大器。列地址中的CA6～CA0也同時加到4個存儲矩陣上，在每個存儲矩陣中均選中一列。這樣，經RA6～RA0和CA6～CA0，選中4個基本存儲電路。最后，由RA7和CA7控制"1/4 I/O 門"選中其中一個基本存儲電路（RA7由"8位地址緩沖器"即行地址寄存器提供，CA7實際使用經"列時鐘緩沖器"的CAS代替）。
?。?）、工作時序
讀周期工作時序：
?、?nbsp;先在A7～A0引腳上提供行地址，在tASR時間后使行地址選通信號RAS有效，把行地址鎖存在內部的行地址鎖存器中。讀周從RAS有效開始，在RAS有效后，A7～A0引腳上的行地址應至少保持tRAH時間。
?、?nbsp;再在A7～A0引腳上提供列地址，在tASC時間后使列地址選通信號CAS有效，在CAS有效后，A7～A0引腳上的列地址還應至少保持tCAH時間。行地址和列地址選中一個基本存儲電路。
?、?nbsp;讀信號（WE=1）應在CAS有效前tRCS有效。
?、?nbsp;在CAS有效tCAC后，數據輸出線Dout開始輸出數據。如果從讀周期開始（RAS有效）計算，數據在tRAC后輸出。為了保證數據可靠讀出，RAS有效的時間tRAS應滿足一定的寬度。
?、?nbsp;RAS當變高后，對存儲電路中的電容進行預充電，預充電時間為tRP，因此，整個讀周期的時間tRC=tRAS+tRP。
寫周期工作時序：
?、?nbsp;行地址->RAS有效->行地址保持->列地址->CAS有效->列地址保持。行地址和列地址選中一個基本存儲電路。
?、?nbsp;寫信號（WE=0）應在CAS有效前tWCS有效。為了保證可靠寫入數據，寫信號的寬度至少應為tWP。
③ 數據信號CAS在有效的下降沿被寫入，但數據信號應在CAS有效tDS前有效，且在CAS有效后應維持tDH。
?、?nbsp;整個寫周期的時間tRC=tRAS+tRP。
讀-修改-寫周期工作時序：
在指令中，常要對某個內存單元（8個基本存儲電路）的內容讀出進行修改，然后再寫回這一單元。為了提高操作速度，在存儲器中設計了"讀-修改-寫"周期。
這一周期的性質類似于讀周期和寫周期的組合，但它不是由兩個單獨的讀周期和寫周期結合起來的，而是在RAS和CAS同時有效的情況下，由WE信號先實現讀出（①，WE=1），在修改后又實現寫入（②，WE=0）。
頁模式讀周期工作時序：
在指令中常要求數據塊操作，為了提高數據傳送的速度，可采用頁模式操作。即維持行地址不變（RAS不變），由連續的CAS信號對不同的列地址進行操作。每個CAS操作一個內存單元。（CAS信號的數量要受RAS信號寬度的限制）。
首先給存儲器指定行地址，然后連續指定幾個列地址。在每次列地址有效tASC時間后，CAS信號有效，在CAS信號有效后tCAC時間，數據被讀出。
當行地址（CPU訪問地址的高位）不變，幾個列地址（CPU訪問地址的低位）對應幾個內存單元，這幾個內存單元稱為一"頁"，故這種內存操作方式稱為"頁模式"。如，列地址為8位，則一頁等于256字節。
在頁模式操作時，可實現存儲器讀、存儲器寫、讀-修改-寫操作。上圖為頁模式讀操作時序。頁模式操作提高了數據傳送的速度，又稱為"快速頁模式FPM（fast page mode）"。
刷新周期工作時序：
與一般的存儲器刷新方式類似，Intel 2164的刷新周期只需行地址（稱為"唯刷新方式"）。先在A7～A0上提供行地址，然后使 有效，選中存儲體中的一行或幾行，由"讀出放大器"實施刷新。對于Intel 2164，存儲體由4個128×128矩陣構成，每次刷新在4個128×128矩陣中均選中一行，經過128個刷新周期即可完成整個存儲體的刷新。在刷新過程中，由于 始終無效，故數據不會讀出至Dout線上。
四、 RAM與CPU的連接
1、 RAM芯片組的連接
以8個4096×1芯片連接成一組4KB的芯片組為例。
連接方法：
① 每一片4096×1芯片輸出一位數據，8片輸出數據一字節D7～D0。
② 8片的 連接在一起，同時被選中。
③ 8片的 連接在一起，同時被讀/寫。
④ 8片的地址線A11～A0連接在一起。
2、 4KB RAM的連接（全譯碼） 以8片Intel 2114（1Kb×4）構成4KB RAM為例。 每片Intel 2114需要10根地址線A9～A0，每片輸出4位數據，兩片構成一組，輸出一字節8位數據。
每組的兩片應同時被訪問，因此，其地址信號A9～A0連接在一起，讀/寫信號也連接在一起。
用地址信號A15～A10譯碼輸出（0～63）選擇某組存儲器。
| 組別 | A15～A10 | 組內地址A9～A0 | 地址范圍（A15～A0） |
| 0組 | 000000 | 0000000000 ～1111111111 |
0000,0000,0000,0000（0000FH）～ |
| 1組 | 000001 |
0000,0100,0000,0000（0400H）～ 0000,0111,1111,1111（07FFH） |
|
| 2組 | 000010 |
0000,1000,0000,0000（0800H）～ 0000,1011,1111,1111（0BFFH） |
|
| 3組 | 000011 |
0000,1100,0000,0000（0C00H）～ 0000,1111,1111,1111（0FFFH） |
在這種連接方式中，全部高位地址A15～A10（A9～A0為芯片組的組內地址）均參與譯碼選擇芯片組，稱為"全譯碼"。其特點是，每一組的地址是唯一的。
3、 4KB RAM的連接（線譯碼）
"線譯碼"方式：單獨用一根地址線選擇芯片組。例如，用A10=0選0組，A11=0選1組，A12=0選2組，A13=0選3組。
線譯碼的特點是：
?、?nbsp;直接用某根地址線選擇芯片組，不需要地址譯碼器。
?、?nbsp;一組芯片有多組地址。
以0組為例（A10=0選中0組）。
|
A15～A11
|
A10
|
A9～A0
|
地址范圍
|
|
00000
|
0
|
0000000000～111111111
|
0000,0000,0000,0000(0000H)～ 0000,0011,1111,1111(03FFH)
|
|
00001
|
0000,1000,0000,0000(0800H)～ 0000,1011,1111,1111(0BFFH)
|
||
|
.....
|
|
||
|
11111
|
1111,1000,0000,0000(F800H)～ 1111,1011,1111,1111(FBFFH)
|
