2.2.1 微型計算機的工作過程

　　CPU進行簡單的算術運算或邏輯運算，或從存貯器取數，將數據存放于存貯器，或由接口取數或向接口送數，這些都是一些基本動作，也稱為CPU的操作。


         用微型計算機求解“7+10=?”這樣一個極為簡單的問題，必須利用指令告訴計算機該做的每一個步驟，先做什么，后做什么。具體步驟就是：
　　　　　　　　　　　　7→AL
　　　　　　　　　　　　AL+10→AL
        其含義就是把7這個數送到AL里面，然后將AL中的7和10相加，把要獲得的結果存放在AL里。把它們變成計算機能夠直接識別并執行的程序如下：
　　　　　　　　　　　　10110000
　　　　　　　　　　　　00000111 第一條指令
　　　　　　　　　　　　00000100
　　　　　　　　　　　　00001010 第二條指令
　　　　　　　　　　　　11110100 第三條指令

        利用助記符加上操作數來表示指令就方便得多了。上面的程序可寫成：
　　　　　　　　　　　　MOVAL，7
　　　　　　　　　　　　ADDAL，10
　　　　　　　　　　　　HLT
       程序中第一條指令將7放在AL中；第二條指令將AL中7加上10并將相加之和放在AL中；第三條指令是停機指令。當順序執行完上述指令時，AL中就存放著要求的結果。

2.2.2 8088CPU引線及其功能

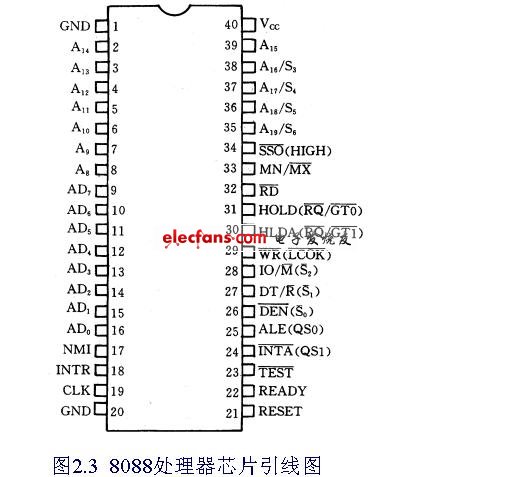

   　　8088CPU是一塊具有40條引出線的集成電路芯片，其各引出線的定義如圖2.3所示。為了減少芯片的引線，有許多引線具有雙重定義和功能，

         采用分時復用方式工作，即在不同時刻,這些引線上的信號是不相同的。

1. 最小模式下的引線

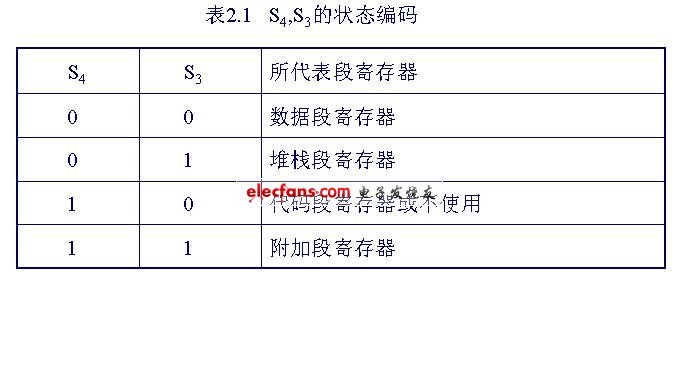

   　 在最小模式下，8088CPU的引線如圖2.3所示(不包括括號內的信號)。它們是：A16~A19/S3~S6:這是4條時間復用、三態輸出的引線。

　 A8~A15 :它們是三態輸出引線。在CPU尋址內存或接口時，由這些引線送出地址A8~A15。在某種特殊情況下，這些引線也可以處于高阻狀態。

   AD0~AD7：它們是地址、數據時分復用的輸入輸出信號線。其信號是經三態門輸出的。
    _
   IO/M :它是CPU的輸出(三態)控制信號，用來區分當前操作是訪問存貯器還是訪問I/O端口。
   ＿
   WR:它是CPU的輸出控制信號(三態)。該引腳輸出為低電平時，表示CPU正處于寫存貯器或?qū)慖/O端口的狀態。
   ＿
   DP/R:該引腳是CPU的輸出控制信號(三態)，用于確定數據傳送的方向。
   ___
   DEN:這是CPU經三態門輸出的控制信號。

   ALE：三態輸出控制信號，高電平有效。
   ——
   RD：它是讀選通輸出信號(三態)，低電平有效。

   READY：它是準備就緒輸入信號，高電平有效。

   INTR：它是可屏蔽中斷請求輸入信號，高電平有效。

   TEST：它是可用WAIT指令對該引腳進行測試的輸入信號，低電平有效。

   NMI：它是非屏蔽中斷輸入信號，邊沿觸發，正跳變有效。

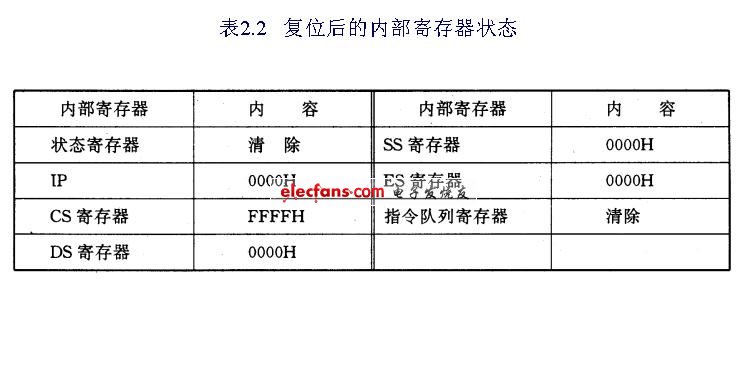

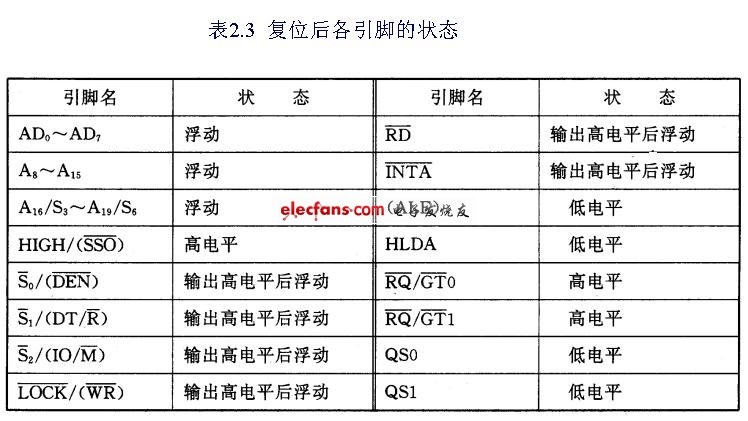

   RESET：它是CPU的復位輸入信號，高電平有效。
   ____
   INTA：它是CPU輸出的中斷響應信號，是CPU對外部輸入的INTR中斷請求信號的響應。

   HOLD：它是高電平有效的輸入信號，用于向CPU提出保持請求。
   ___

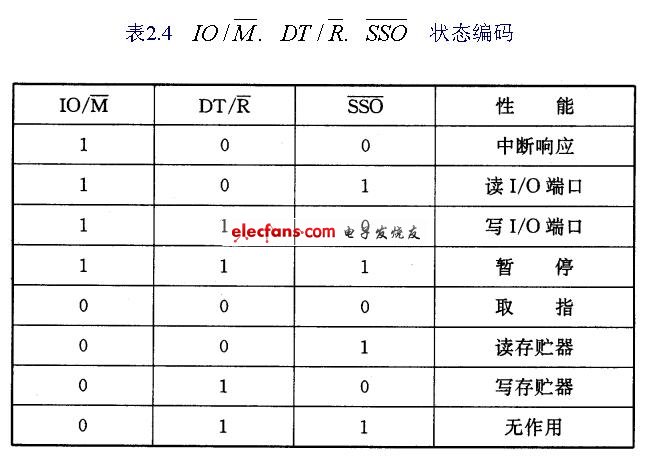

   SSO:是一條狀態輸出線。

    CLK：這個是時鐘信號輸入端。

    VCC ：它是5V電源輸入引腳。

    GND：它是接地端。

2. 最大模式下的引線

 　　　　?。?
   　當MN/MX加上低電平時，8088CPU工作在最大模式之下。此時，除引線24到34之外，其他引線與最小模式完全相同。
     _?。? _

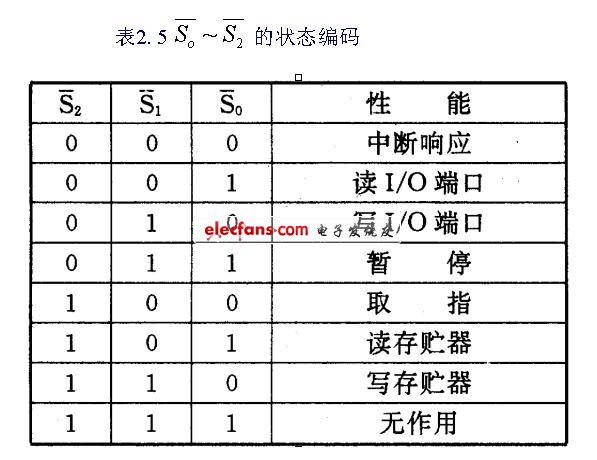

    S2，S1,S0:這是最大模式下由8088CPU經三態門輸出的狀態信號。
    __ ___ __ ___
    PQ/GT0,RQ/GT1:它們是總線請求允許引腳。
    ____
    LOCK:它是一個總線封鎖信號，低電平有效。

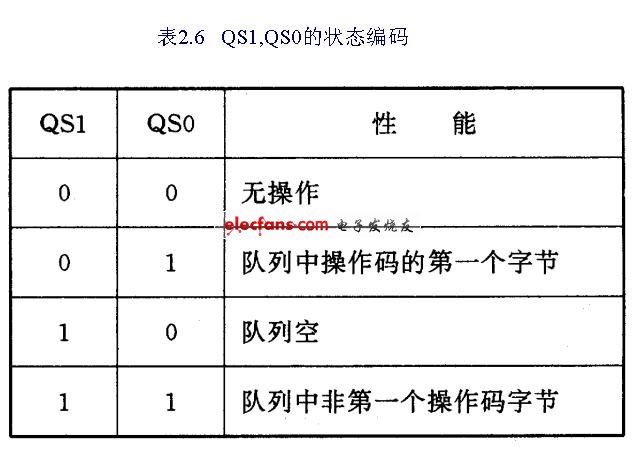

     QS1、QS0：它是CPU輸出的隊列狀態信號。

     HIGH：在最大模式時始終為高電平輸出
