2.3.1 8088內部結構

1. 8088CPU的內部結構

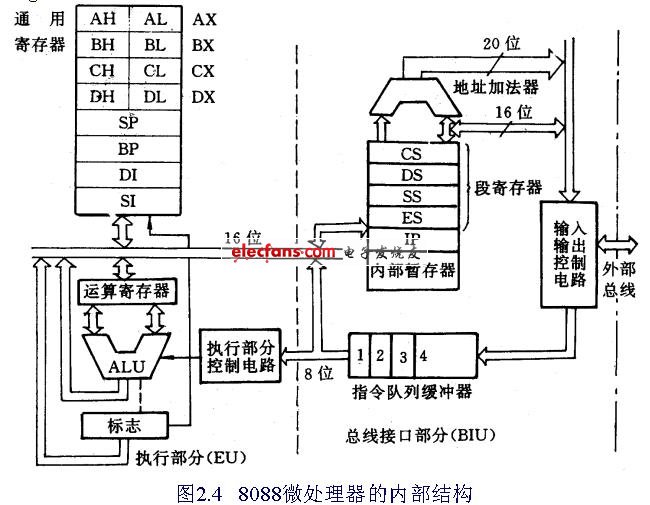

8088微處理器內部分為兩個部分：執行單元(EU)和總線接口單元(BIU)，如圖2.4所示。EU單元負責指令的執行。它包括ALU(運算器)、通用寄存器和狀態寄存器等，

主要進行16位的各種運算及有效地址的計算。

2. 8088處理器中的內部寄存器

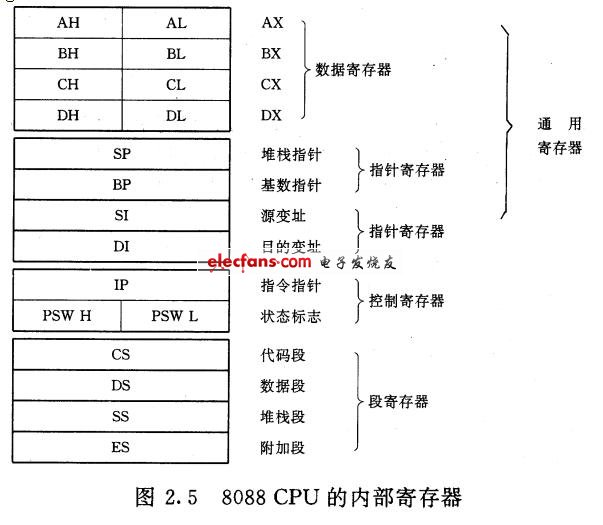

   在8088處理器中，用戶能用指令改變其內容的，主要是一組內部寄存器，其結構如圖2.5所示。

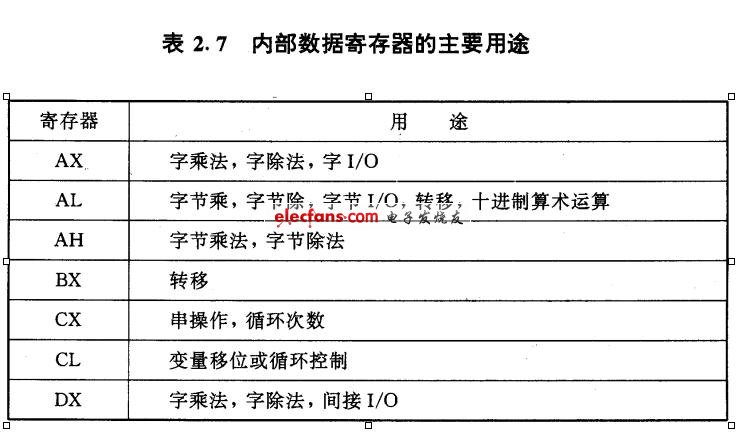

   (1)數據寄存器

   (2)指針寄存器

   (3)變址寄存器

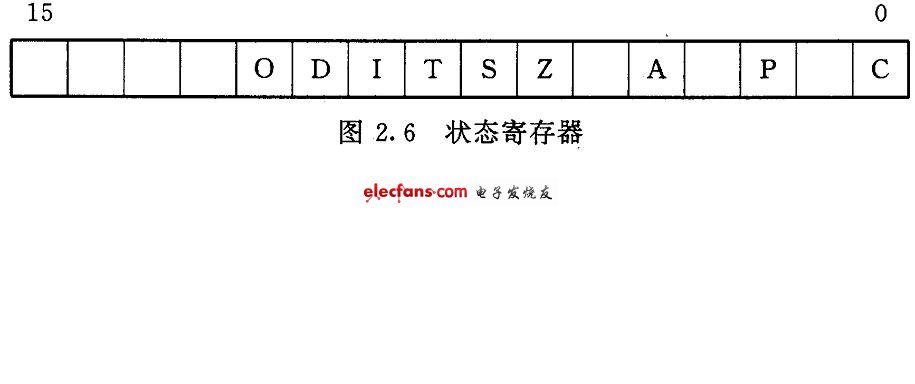

   (4)控制寄存器

   ·C——進位標志位。

   ·P——奇偶標志位。

   ·A——半加標志位。

   ·Z——零標志位。

   ·S——符號標志位。

   ·T——陷阱標志位(單步標志位)。

   ·I——中斷允許標志位。

   ·D——方向標志位。

   ·O——溢出標志位。

   (5) 段寄存器
