2.6.1 最小模式下的系統總線形成

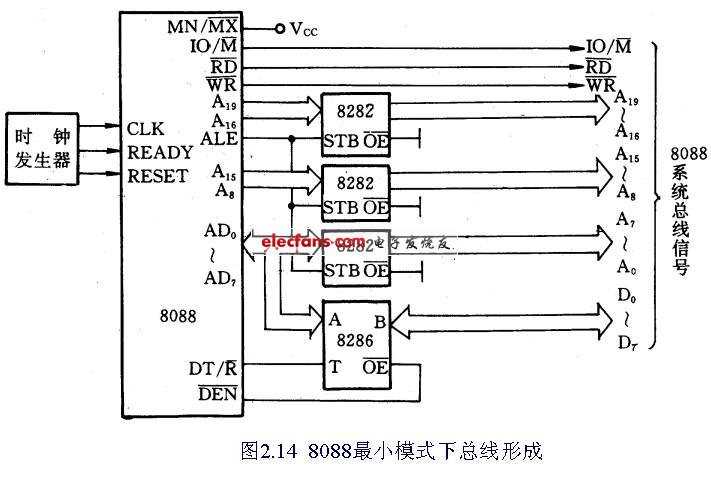

　最小模式下，系統總線形成如圖2.14所示。 這里說明兩點：

   ①系統總線的控制信號是8088CPU直接產生的。若8088CPU驅動能力不夠，可以加上74LS244進行驅動。

   ②現在形成的系統總線上不能進行DMA傳送，因?yàn)槲磳ο到y(tǒng)總線形成器件(8282、8286)做進一步控制。若需要時，可參閱本節后面的內容，當然也可

     以考慮用HLDA來參與控制。

2.6.2 最大模式下的系統總線的形成

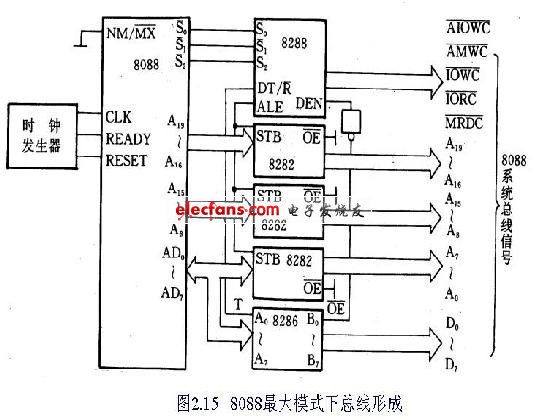

　　在圖2.15中，8282和8286可分別用74LS373和74LS245代替。在此圖中同樣沒有考慮在系統總線上實現DMA傳送的問題。下面提到的在PC/XT系統總線上 所采用的DMA傳送方法是一種解決方案?？偟脑瓌t就是，在進行DMA傳送時，一定要保證總線形成電路的所有輸出信號端都呈現高阻狀態，即放棄對系統總線的控制。

2.6.3 PC/XT微型機總線的形成

　　PC/XT微型機選用8088CPU。它同樣工作在最大模式之下。但是，與圖2.15不同的是，在PC/XT系統總線上，可以實現DMA傳送。

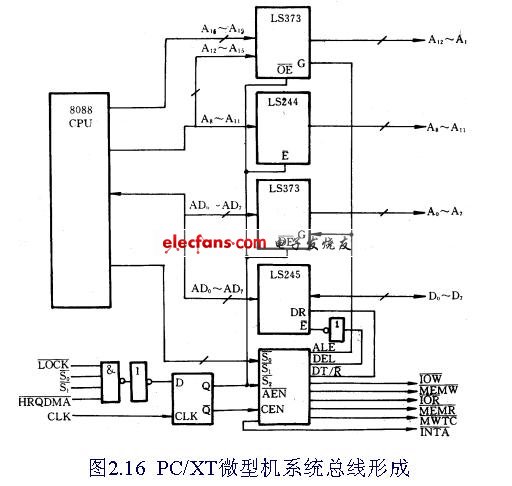

        PC/XT微型機系統總線的形成如圖2.16所示。
