3.4.1 邏輯運算和移位指令

      1.邏輯運算指令

       (1)NOT OPRD

該指令對操作數進行求反操作，然后將結果送回。操作數可以是寄存器或貯器的內容。該指令對標志位不產生影響。

        例如： NOT AL

     (2)AND指令

該指令對兩個操作數進行按位相“與”的邏輯運算。即只有參加相與的兩位全為“1”時，相“與”結果才為“1”；否則相“與”結果為“0”。相“與”結果送回。

AND指令可以進行字節操作，也可以進行字操作。

         AND指令的一般格式為

                     AND OPRD1，OPRD2

其中，目的操作數OPRD1可以是累加器，也可以是任一通用寄存器，可以是內存操作數。源操作數OPRD2可以是立即數、寄存器，也可以是內存操作數，

           例如：

               AND AL，0FH
               ANDAX，BX
               ANDSI，BP
               ANDAX，DATA --WORD
               ANDDX，BUFFER［SI+BX］
               ANDDATA --WORD,00FFH
               ANDBLOCK［BP+DI］，DX

        (3) TEST指令

該指令的操作功能與AND指令相同，其結果將反映在標志位上，但結果不送回，即TEST指令將不改變操作數的值。這條指令通常是在不希望改變操作數的前提下，

用來檢測某一位或某幾位的狀態。

             TEST 指令的一般格式為

                   TEST OPRD，im ;im是立即數

            立即數中哪一位為1，表示要對哪一位進行測試。

例如，若要檢測AL中的最低位是否為1，且為1則轉移。在這種情況下

            可以用如下指令：

               TEST AL, 01H
                JNZ THERE
         … THERE：MOV BL，05H

       (4) OR指令

OR指令允許對字節或?qū)ψ诌M行相“或”運算。OR指令使標志位CF=0,OF=0;相“或”操作的結果反映在標志位PF、SF和ZF上；對AF標志位未定義。

       OR指令的一般格式為
             OR OPRD1,OPRD2

其中，目的操作數OPRD1可以是累加器，可以是任一通用寄存器，也可以是一個內存操作數。源操作數OPRD2可以是立即數，也可以是寄存器，也可以是內存操作數，

              例如：

                 OR AL，30H
                 OR AX，00FFH
                 OR BX，SI
                 OR BX，DATA --WORD
                 OR BUFFER，SI
                 OR BUFFER［BX+SI］，8000H

              操作數自身相“或”將不改變操作數的值，但可使進位標志位CF清0。

          (5) XOR指令

該指令對兩個操作數進行按位“異或”操作，即進行“異或”操作的兩位值不同時，其結果為“1”；否則就為0，操作結果送回。

                 XOR 指令的一般形式為

                                   XOR OPRD 1 ,OPRD2

其中，目的操作數OPRD1可以是累加器、任一個通用寄存器，也可以是一個內存操作數。源操作數可以是立即數、寄存器，也可以是內存操作數.

                    例如：
                         XOR AL,0FH
                         XOR AX，BX
                         XOR DX，SI
                         XOR CX，CONNT --WORD
                         XOR BUFFER,DI
                         XOR BUFFER［BX+SI］，AX

當操作數自身進行“異或”時，由于每一位都相同，因此“異或”結果一定為0，且使進位標志位也為0。這是對操作數清0的常用方法。

                    例如：

                         XOR AX ,AX
                         XOR SI，SI

          2.移位指令

8088有3條移位指令。算術左移和邏輯左移指令：SAL/SHL OPRD,m ;m是移位次數，可以是1或寄存器CL中的內容算術右移指令：

                      SAR OPRD， m

                 邏輯右移指令：SHR OPRD, m

             (1) SAL/SHL指令

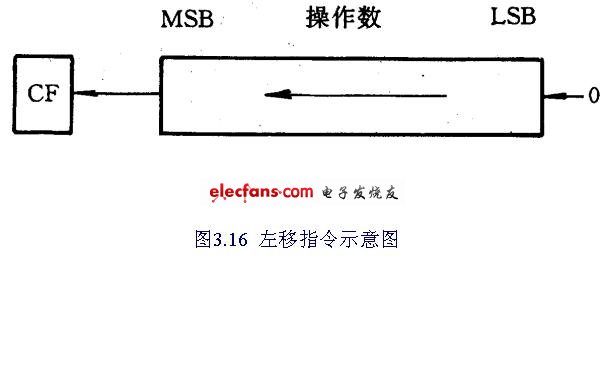

這兩條指令的操作結果是完全一樣的。每移位一次在右面最低位補一個0，而左面的最高位則移入標志位CF，如圖3.16所示。

          (2) SAR指令

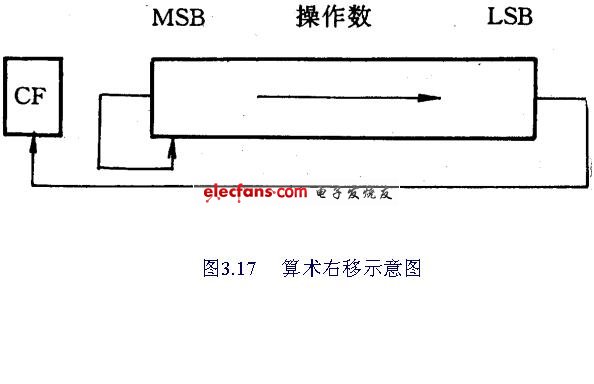

該指令每執行一次移位操作，就使操作數右移一位，但符號位保持不變，而最低位移至標志位CF，如圖3.17所示。

             SAR可移位由m所指定的次數，結果影響標志位CF、OF、PF、SF和ZF。

                                     (3) SHR指令

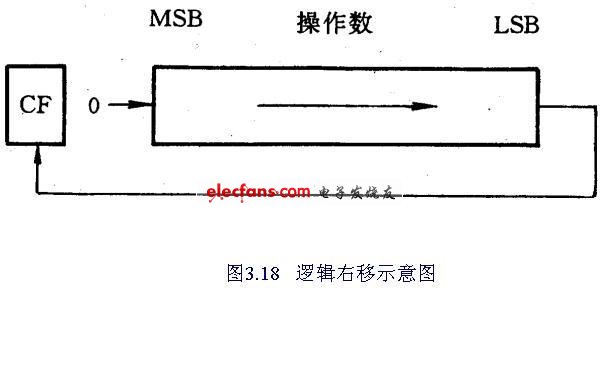

該指令每執行一次移位操作，就使操作數右移一位，最低位移 至標志位CF中。與SAR不同的是，左面的最高位將補0，如圖3.18所示。 該指令可以執行由m所指定的移

位次數。


          3. 循環移位指令

                  8088有4條循環移位指令：

                    左循環移位指令 ROLOPRD，m

                 右循環移位指令 ROROPRD，m

                 帶進位左循環移位指令 RCLOPRD，m

                 帶進位右循環移位指令 RCROPRD,m

          (1) ROL指令

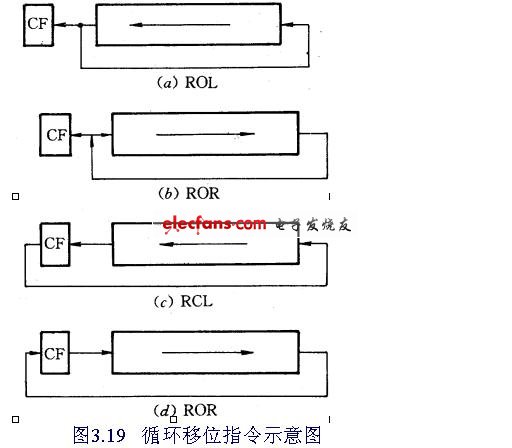

該指令每做一次移位，總是將最高位移入進位位CF中，并且還將最高位移入操作數的最低位，從而構成一個環，如圖3.19(a)所示。

                  (2) ROR指令

該指令每做一次移位，總是將最低位移入進位標志位CF中，另外，還將最低位移入操作數的最高位，從而構成一個環，如圖3.19(b)所示。



       (3) RCL指令

該指令是把標志位CF包含在內的循環左移指令。每移位一次，操作數的最高位移入進位標志位CF中，而原來CF的內容則移入操作數的最低位，從而構成一個大環，

如圖3.19(c)所示。

       (4)RCR指令

該指令是把進位標志位CF包含在內的右循環指令。每移位一次，標志位CF中的原內容就移入操作數的最高位，而操作數的最低位則移入標志位CF中，如圖3.19(c)所示。

左移一位，只要左移以后的數未超出一個字節或一個字所能表達的范圍，則相當于原來的數乘以2；而右移一位相當于除以2，

              例如：

                    MOV AL，08H
                 SALAL，1 ；左移一位，相當于乘以2；該指令執行后，AL中的內容為16
                 MOVAL，16
                 SARAL，1 ；右移一位，相當于除以2 ;該指令執行后，AL中的內容為8
