3.8.1 程序設計步驟

  在這里，我們不去涉及軟件工程的具體問題，只簡單介紹程序設計的入門知識。

      一般可以按下面的步驟進行：

          (1) 仔細了解問題的要求。
          (2) 制定方案。
          (3) 編寫程序。
          (4) 查錯。
          (5) 測試。
          (6) 形成文件。


3.8.2 程序設計的基本方法

        1.順序程序

  也有人稱之為簡單程序，它確實是程序中最簡單的形式。這種程序CPU執行時，是以指令的排列順序逐條執行的。

  若m,n,w分別為三個8位無符號數，現欲求Q=m×n-w。若m,n,w存放在當前DS所決定數據段、偏移地址為DATA的順序單元中，而且Q可放在AX中，則程序?yàn)?

            LEA SI，DATA
            MOV AL［SI］
            MOV BL，［SI+1］
            MUL BL
            MOV BX，0
            MOV BL，［SI+2］
            SUB AX，BX
            HLT

     2. 分枝程序

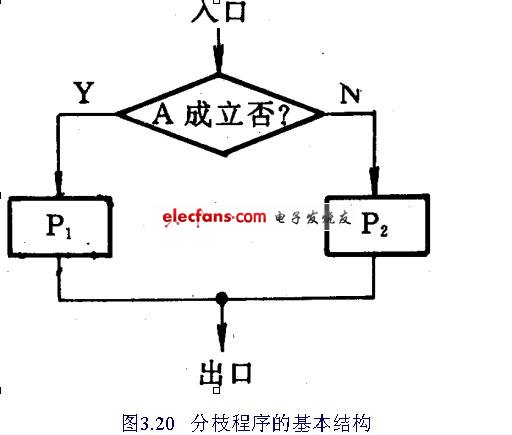

  分枝程序的基本結構如圖3.20所示。由圖3.20可見，分枝程序的基本思路就是判斷條件A是否成立，若成立，則執行P -1;若不成立，則執行P -2。

           現舉例說明如下：

  從接口03F0H中取數，若此數≥90，則將00H送接口03F7H；若此數<90，則將FFH送接口03F7H。

            程序如下：

                  MOV DX，03F0H
                  IN AL，DX
                  CMP AL，90
                  JNC NEXT1
                  MOV AL，0FFH
                  JMP NEXT2
                  NEXT1：MOV AL，00H
                  NEXT2：MOV DX，03F7H
                  OUT DX，AL
                  HLT

例：在DS數據段偏移地址為DATA開始的順序80個單元中，存放著某班80個同學的微型機原理考試成績?，F(xiàn)欲編程序統計≥90分、89分~70分，69分~60分和<60分的人

數，并將統計的結果放在當前數據段偏移地址為BUFFER的順序單元中。

程序如下：
   MOV DX，0000H
   MOV BX，0000H
   MOV CX，80
   LEA SI，DATA
   LEA DI，BUFFERGOON：MOV AL，［SI］
   CMP AL，90
   JC NEXT3
   INC DH
   JMP STOR
   NEXT3：CMP AL，70
   JC NEXT5
   INC DL
   JMP STOR
   NEXT5： CMP AL，60
   JC NEXT7
   INC BH
   JMP STOR
   NEXT7：INC BL
   STOR： INC SI
   LOOP GOON
   MOV [DI]，DH
   MOV［DI+1］，DL
   MOV［DI+2］，BH
   MOV［DI+3］，BL
   HLT

  3. 循環程序

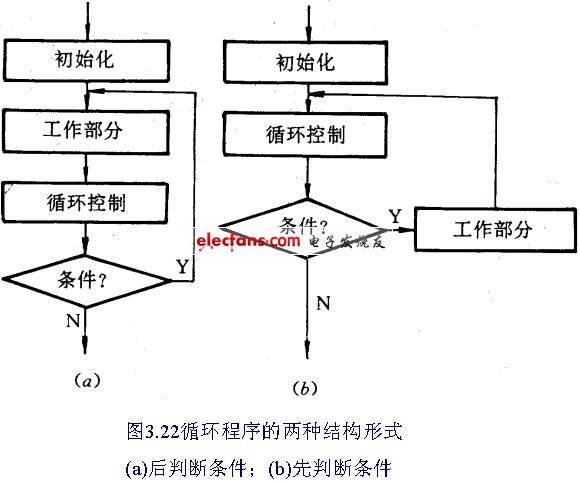

  循環程序是強制CPU重復執行某一指令集合的一種程序結構。它可以使許多重復性工作的程序大為簡化。 循環程序通常有兩種結構方式，如圖3.22(a)和所示。

  在內存40000H開始的順序30個單元中存放著8位無符號數，若將它們的和放在DX中，試編程序。

  程序如下：

  MOV AX，4000H
  MOV DS，AX
  MOV SI，0000H
  MOV CX，30
  XOR AX，AX
  GOON：ADD AL，［SI］
  ADC AH，00H
  INC SI
  DEC CX
  JNZ GOON
  MOV DX，AX
  HLT

在圖3.22中所畫的是單一的循環。在解決問題中還會出現二重循環甚至多重循環的情況。只要單一循環的概念清楚，二重及多重循環也就容易解決。

在此僅以簡單的例子加以說明。

例：在DS所決定的數據段，從偏移地址BUFFER開始順序存放100個無符號16位數?，F(xiàn)欲編寫程序?qū)⑦@100個字按大小順序排序。

  程序如下：
   LEA DI，BUFFER
   MOV BL，99
   NEXT0：MOV SI，DI
   MOV CL，BL
   NEXT3：MOV AX，［SI］
   ADD SI，2
   CMP AX，［SI］
   JNC NEXT5
   MOV DX，［SI］
   MOV［SI-2］，DX
   MOV［SI］， AX
   NEXT5：DEC CL
   JNZ NEXT3
   DEC BL
   JNZ NEXT0
   HLT

4. 子程序

  使用子程序時應注意的幾個問題：
  (1)子程序如何調用和如何返回。

  (2)子程序的入口條件(或稱入口信息)和出口條件(出口信息)。

  (3)子程序中使用了哪些寄存器，調用之前是否需要保護。

  (4)其他諸如占內存多少、執行時間長短、影響哪些標志、出錯如何處理等。

在此我們只直接用來定義一個通過查詢向接口輸出數據的輸出子程序：

   SENDAT PROC FAR
   PUSH AX
   PUSH DX
   PUSH SI
   LEA SI，BUFR
   GOON：MOV DX，03FBH
   WAIT： IN AL，DX
   TEST AL，20H
   JZ WAIT
   MOV AL，［SI］
   MOV DX，03F8H
   OUT DX，AL
   INC SI
   CMP AL，0AH
   JNE GOON
   POP SI
   POP DX
   POP AX
   RET

SENDAT ENDP主程序在調用子程序時，一方面初始數據要傳遞給子程序，另一方面子程序的運行結果要傳遞給主程序。盡管沒有初始數據或沒有運行

結果的情況也有，但一般情況下我們必須予以考慮。

  參數傳遞可用以下3種方式：

   ·利用寄存器

   ·利用內存單元

   ·利用堆棧

5.表

在微型計算機應用中，經常用到表的運算。例如，溫度傳 感器的一個溫度對應輸出一個電壓，溫度值與電壓之間如果有 較復雜的函數關系，那么要計算出某一電壓(假定

用10位二進 制數表示)的溫度值往往要進行復雜運算。 例如，在當前數據段(DS所決定)偏移地址為TABLE開始的順序 單元中存放著用一個字(16位二進制數)所表示的溫

度值，此表 按順序?qū)?yīng)溫度傳感器電壓值的10位二進制值：000H到3FFH。若 在當前數據段偏移地址為DATAB的順序單元中已存放著溫度電壓 值的10位編碼。試編程

序?qū)⑵滢D(zhuǎn)換成實際的溫度值，放回原存貯 單元。 程序如下： START： LEA SI，TABLE MOV AX，DATAB ADD SI，AX MOV AX，［SI］ MOV DATAB，AX HLT

  下面我們分別對這兩種功能調用作一簡要介紹。


     (1) 高級功能調用(DOS功能調用)

    (2) 低級功能調用

    (3) 功能調用實例

  例1 帶顯示的鍵盤輸入子程序KSDIN。功能：接收從鍵盤輸入的一個字符并在顯示器上顯示該字符。

   輸入：從鍵盤輸入一個ASCII碼字符。

   輸出：輸入字符送緩沖區，并顯示該字符。

   KSDIN PROC NEAR
   MO VAH，1；置功能號
   INT 21H；輸入結果放AL中
   MOV IN BUFF,AL;輸入字符送緩沖區
   RET
   KSDIN ENOP

例2 設置系統日期的子程序SETTIME。

功能：將變量YEAR、MONTH、DAY的內容作為時間設置系統日期。

   SETTIME PROC NEAR
   MOV AH，2BH ；置功能號
   MOV CX，YEAR ；置年參數(字)
   MOV DH，MONTH；置月參數(字節)
   MOV DL，DAY；置日參數(字節)
   INT 21H；
   OR AL，AL；檢查狀態
   JNZ ERROR；日期無效轉… RET
   ERROR：… RET
    …YEAR DW0
   MONTH DB0
   DAY DB0
   SETTIME ENDP

例3 用戶程序終止返回DOS。

  功能：用戶程序結束返回DOS操作系統。

   PROEND：MOV AH，0 ；置功能號
   INT 21H ；返回操作系統

例4 置CRT顯示方式子程序SETCRT。

功能：根據不同類型碼設置不同的顯示方式。

若本系統顯示卡為EGA卡，現要將顯示器設置成640×200、彩色16色圖形方式。

   SETCRT PROC NEAR
   MOV AH，0 ；設置功能類型
   MOV AL，0EH；設置調用參數
   INT10H ；調BIOS功能
   RET
   SETCRT ENDP

例5 寫一個字符到指定通信口子程序WCOMI。

功能：將緩沖區BUFF中的字符送串行通信口輸出。

  輸入：要發送的字符放于緩沖區BUFF。

  輸出：將緩沖區字符送COMI串行口輸出。

   WCOMI PROC NEAR
   MOV AH，01H；功能1為寫字符
   MOV AL，BUFF；字符送AL
   MOV DX，0；用COM1通信口發送
   INT 14H；調用BIOS功能
   RET
   WCOMI ENDP
