4.4.1 只讀存貯器(ROM)

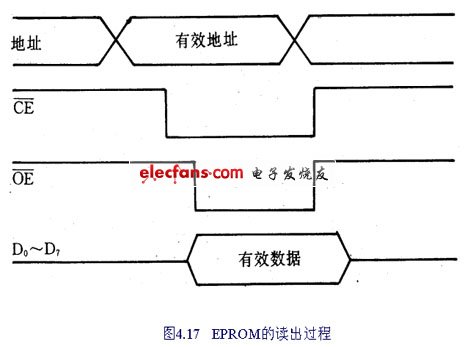

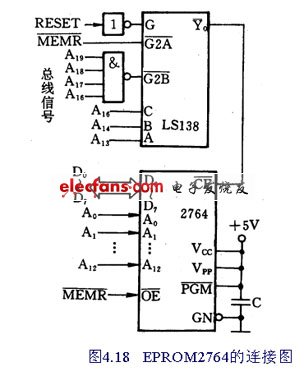

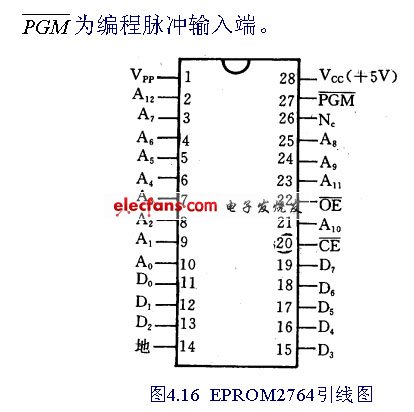

1. 2764的引線

   A0~A12為13條地址信號輸入線，說明芯片的容量為8K個單元。

   D0~D7為8條數據，表明芯片的每個存貯單元存放一個字節(8位二進制數)。

   2. EPROM的編程

   (1) 擦除

   (2) 編程，對EPROM的編程通常有兩種方式，即標準編程和快速編程兩種方式。

   ① 標準編程。

   ② 快速編程。

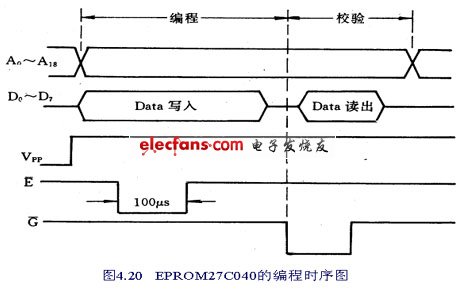

   27C040的編程時序如圖4.20所示。

   由圖4.20可以看到，27C040所用的編程脈沖只有100μs。因此，只用很短的編程時間便可以對它的整個512KB實現編程。

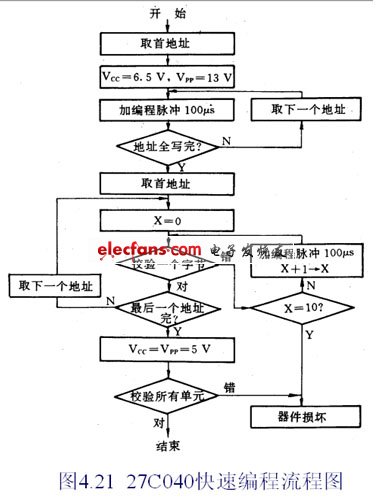

   27C040的生產廠家為我們提供的編程過程如圖4.21所示。

4.4.2 EEPROM(E2PROM)

1. 典型EEPROM芯片介紹

  EEPROM以其制造工藝及芯片容量的不同而有多種型號。

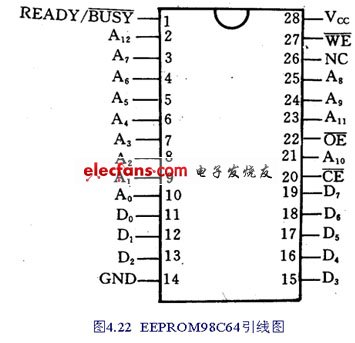

  (1)現在以8K×8bit的EEROMNMC98C64A為例來加以說明。

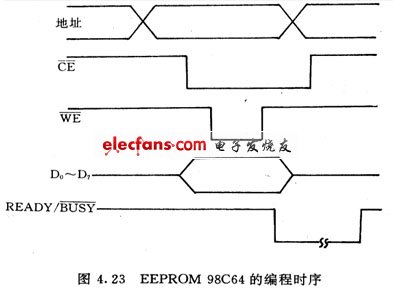

  D0~D7為8條數據線，表明每個存貯單元存貯一個字節的信息。 READY/ 是漏極開路輸出端，當寫入數據時該信號變低，數據寫完后，該信號變高。



  (2) 98C64A的工作過程

   EEPROM98C64A工作過程如下所述：

   ① 讀出數據。

   ② 寫入數據。

   (3) 連接使用

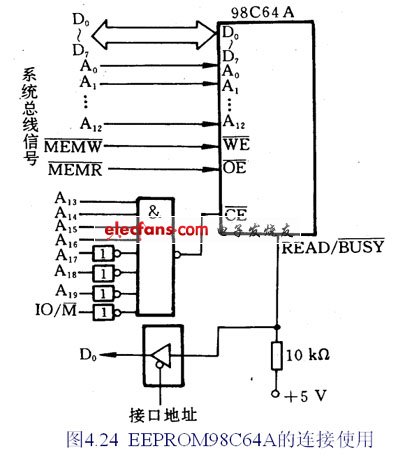

   在圖4.24中，對EEPROM編程時可以利用 狀態產生中斷，利用接口查詢 其狀態（見后面章節）也可以采用延時的方法。只要延時時間能保證芯片寫入即可。

   例如下面的程序可將55H寫滿98C64.

   START：MOV AX,1E00H

   MOV DS,AX

   MOV SI,0000H

   MOV CX,2000H

  GOON: MOV AL,55H

   MOV ［SI］,AL

  CALL T20MS;延時20ms

  INC SI

  LOOP GOON

    HLT

  除上面并行EEPROM外(其數據并行讀寫)，尚有串行EEPROM。串行EEPROM由于其讀寫是串行的，無法用作內存。只用來當作外存使用。

  但在簡單的IC卡中應用十分廣泛。由于篇幅限制，在此不做介紹。

2. 閃速(FLASH)EEPROM

   (1)28F040的引線

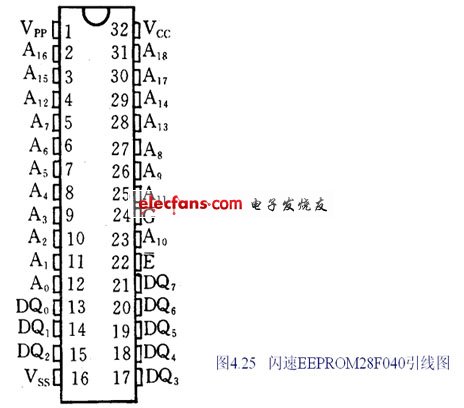

   閃速28F040的引線如圖4.25所示。

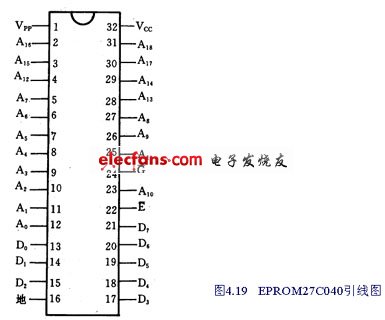

   由圖4.25可以看到，28F040與27C040的引線是相互兼容的。但前者可以做到在線編程，而后者是無法做到的。

   28F040是一塊512KB的閃速EEPROM芯片，其內部可分成16個32KB的塊(或一頁)。每一塊可獨立進行擦除。

  (2)工作過程

   ①工作類型。28F040主要有如下幾種工作類型：

   ·讀出類型。

   ·寫入編程類型。

   ·擦除類型。

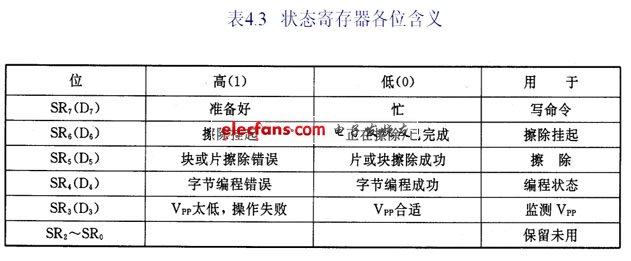

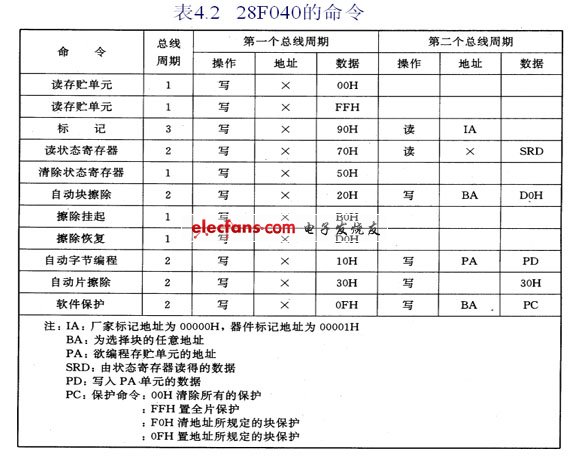

   ②命令和狀態。

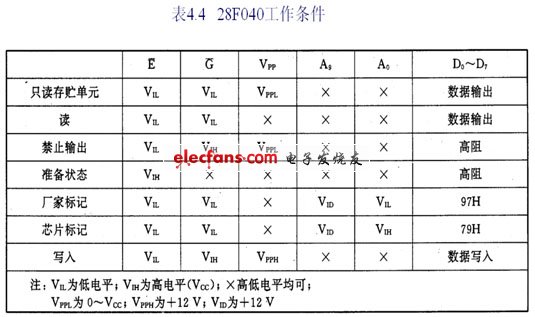

   ③外部條件。



  (3) 主要功能的實現

   ①只讀存貯單元。

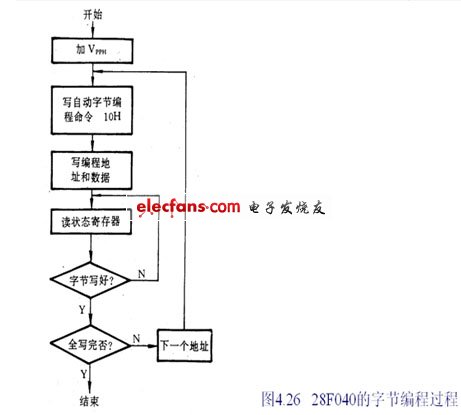

   ②編程寫入。

   ③擦除。

     ·整片擦除。

     ·塊擦除。

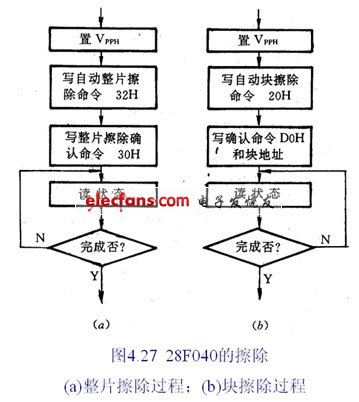

   整片擦除及塊擦除流程圖分別如圖4.27中的和所示。很顯然，擦除一塊只用更少的時間，最快為100ms。

   ④其他。


   (4) 應用

     ① 用作外存貯器。

     ② 用于內存。
