4.5.1 磁盤
1.軟磁盤
在微型機上大都配有軟盤驅動器，用軟磁盤來存放各種信息。
(1)軟盤分類
目前使用的軟盤按其直徑分為：5.25英寸 1英寸=2.54cm。

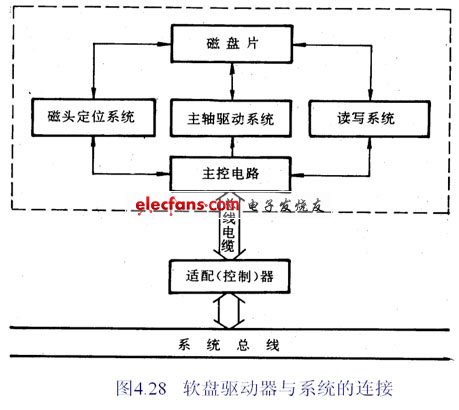

(2)軟盤驅動器與系統的連接
驅動器自成體系，是相對獨立的部件，通過總線電纜與適配器相連接。
驅動器主要由3大功能系統組成：
①讀寫系統，用于將數據寫在盤片上或從盤片上讀出數據，主要由電子線路實現。
②磁頭定位系統，用于實現磁頭對磁道的尋找和定位，由電子線路和機械部件
混合組成。其尋道時間及定位精度是十分重要的。
③主軸驅動系統，用來保證磁盤片以一定的速度穩定地旋轉。
2. 硬磁盤
同軟盤相比，硬盤的存貯容量大且存取速度高。它是目前微型機(PC)系統配置中必不可少的外存。在軟盤驅動器中，讀寫磁頭與盤片接觸在一起，以便讀寫數據。
在硬盤驅動器中，磁頭和盤片是非接觸式的。主軸驅動系統使盤片高速旋轉，通常達3600r/min，從而在盤片表面產生一層氣墊，磁頭便浮在這層氣墊上。
磁頭與盤片間具有μm級的空隙。

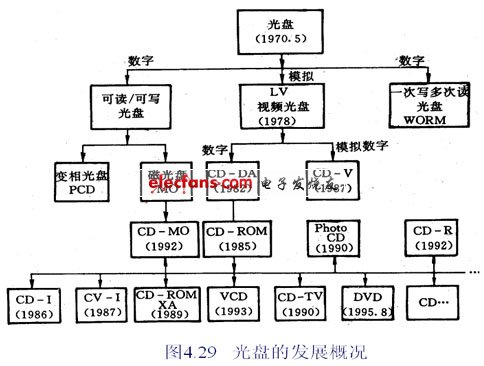

4.5.2 光盤技術 1. CD家族的發展 激光通過聚焦，可獲得直徑為1μm的光束。經技術人員研究發現，可以利用這種光束來記錄和重放信息。為此，從70年代初不少國家就致力于這方面的研究工作。到 1972年已在實驗室研制成功并于1978年將LV激光視盤正式投入市場。從那之后，這方面的研究成果陸續出現，其發展過程如圖4.29所示。

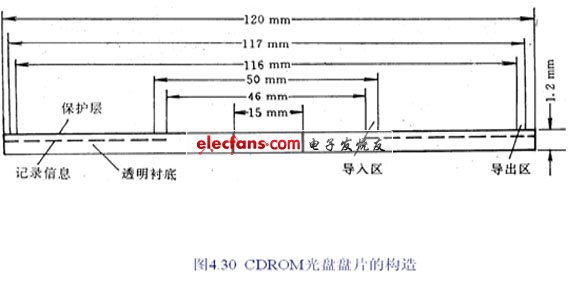

為了使大家了解目前書刊上經常出現的有關光盤的產品，下面對它們進行簡要介紹。 (1) LV(Laser Vision)激光視盤 (2) 音頻CD和MD (3)CD-G(Compact Disc Graphic) (4)CD-V(Compact Disc Video) (5)CDDA(Compact Disc Digital Audio)激光唱盤 (6)CDROM(Compact Disc Read Only Memory)光盤只讀存貯器 (7)CDI(Compact Disc Interactive)交互式光盤 (8)CD-ROMXA(CD-RO Me Xtended Architecture) (9) Photo CD (10)CDR(Compact Disc Recordable)可記錄光盤 (11)VCD(Video Compact Disc) (12)DVD(Digital Video Disc)數字視盤 (13)MO(Magneto Optical)磁光盤 (14)PCD (Phase Change Disc)變相光盤 (15)FD( Floptical Disk)光軟盤 主要技術指標 (1)尺寸 標準的CDROM和CDDA盤片的直徑均為120mm,中心裝卡孔為15mm，厚度為1.2mm。 (2) 存貯容量 (3) 數據傳輸速率 (4) 緩沖器的大小 (5) 平均存取時間 (6) 接口類型 ①SCSI(Small Computer System Interface)小型計算機系統接口總線，用于 計算機與光盤、磁盤驅動器及打印機等外設的連接。 ②ATAPI(AT Attachment Packet Interface)標準。 ③IDE(Integrated Drive Electronics Interface)標準。 (7) 支持軟件 (8) 其他 2. CDROM簡介 CDROM在CDDA的基礎上，應重新考慮盤上的數據結構，以便能以最快的速度從幾百兆字節容量的光盤上找到所需數據，同時，又必須使誤碼率降到10-12以下， 使CDROM真正成為計算機的外部存貯器。 (1) CDROM盤片的構造 (2) CDROM的光道結構
光盤上記錄信息的凹坑是沿一定軌跡構成的。記錄信息的軌跡稱為光道， 它就是聚焦的激光束讀出數據時應走的道路。信息光道的形式有以下兩種： ① CLV形式：它又

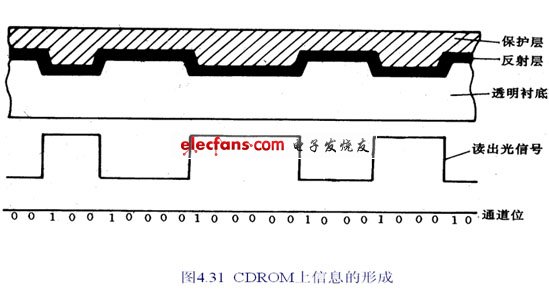

叫做恒線速盤。 ② CAV形式：這又叫做恒角速度盤。 3.CDROM信息的記錄 CDROM盤是用反射層上的凹坑和非凹坑來存放信息的。下面將具體加以說明。 (1)信息的形
成 2. EFM編碼 正如前面提到的，要在CDROM光盤上記錄數據，還必須將數據轉換成適于那種 介質存貯的形式才行。也就是說要將欲記錄的數據轉換成便于記錄的代
碼，這 種代碼通常叫做通道碼。 (1) CD-ROM盤片的構造 (2) CD-ROM的光道結構 ① CLV形式：它又叫做恒線速盤。 ② CAV形式：這又叫做恒角速度盤。

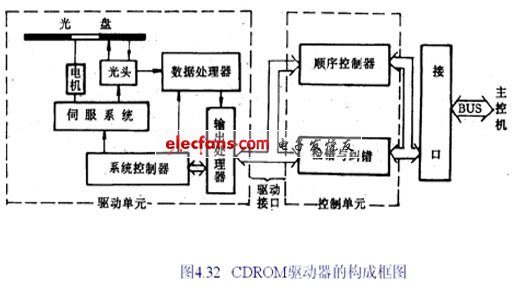

8位數據 1 1 1 0 1 0 0 0 1 1 1 0 0 0 1 0 14位通道 00010010000010 10010001000010 加合并碼 00010010000010 00010010001000010 4. CDROM驅動器 (1) 驅動
單元 驅動單元中包括以下部分： ①光頭及其控制電路：光頭激光器需要進行控制，以保證激光輸出功率的穩定。 ②光盤CLV伺服：光盤需要用馬達驅動其旋轉，而且
CDROM采用的是CLV—— 恒定線速度旋轉。 ③EFM解調：在利用光盤驅動器讀出數據時，驅動單元中的電路實現EFM解調， 將包括合并碼及14位數碼的編碼恢復為原
始的8位數據，還原為原始的幀數據。 (2) CDROM控制單元 ① 檢錯與糾錯 ② 方式控制 ③ 緩沖功能 ④ SCSI接口
