4.6.1 存貯卡

1. EEPROM卡

(1)簡單IC卡

簡單IC卡通常采用異步串行通信中的半雙工方式，常采用的接口總線協議有如下兩種：

   ① I2C總線接口。 I2C總線是諸多串行總線中的一種。由于篇幅所限，無法詳細進行介紹。

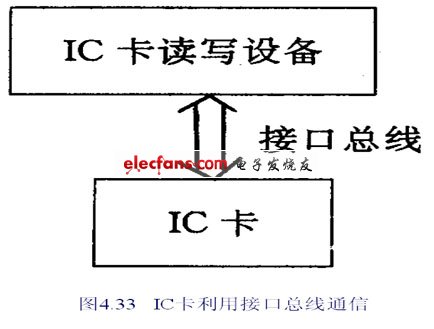

其基本概念框圖如圖4.33所示。



圖4.33中，IC卡與其讀寫設備之間通過接口總線相連接。其中常用的有I2C總線。

該總線由4個信號線組成：

SDA：串行數據線，通過SDA可以串行地寫入命令或數據。

SCL：串行時鐘線，在此線上的時鐘脈沖作用下，SDA上的信號一位接一位地傳送。

地線：用以構成電氣連接。

電源線：通常是+5V電源。

② ISO/IEC7816-3接口總線。

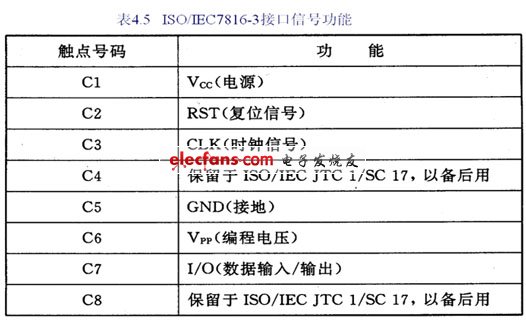

該標準規定了IC卡上的8個觸點——即8個信號C1~C8。這8個信號的功能如表4.5所示。從以上兩種情況可以看到，讀寫設備與IC卡之間的通信是比較簡單的，

當學完本書后面的章節后，讀者應能實現這些接口。

(2)智能(IC)卡


(3) 大容量存貯卡

① 接口總線。

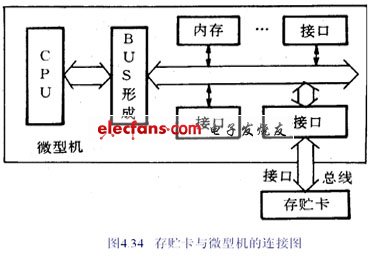

  大容量存貯卡與微型機的連接如圖4.34所示。

  存貯卡通過接口與微型機相連接。為了提高存取速度，接口總線均采用并行總線。目前流行的接口總線PCMCIA引線信號圖如圖4.35所示。

D0~D15共16條數據信號，可以實現字節或字(16位)的存取。



② 存貯卡舉例。

其主要特征如下：

·單電源+5V工作

·最大存取時間200ns

·可按頁(塊)編程，一頁(1KB)等待時間6ms

·至少寫100000次

·多種寫保護功能


2. SRAM存貯卡

SRAM讀寫速度快、存貯容量大，廣泛應用于內存及高速緩存(Cache)(見后面章節)。


3. DRAM存貯卡

DRAM制造工藝簡單，集成度高。但它不僅具有易失性而且還需定時刷新。

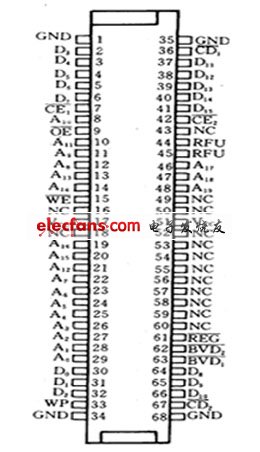

圖4.35 PCMCIA總線信號



4.6.2 數字磁帶機

   數字磁帶機用于記錄數字信號已使用多年，但過去若干年來，數字磁帶機在容量、速度、可靠性等方面限制了它的發展。其中還由于它是不能隨機存取的。在很長的磁

帶上要尋找某個文件是要花不少時間的 .
