5.1.1 外設接口的編址方式


    1.外設地址與內存地址統一編址

    這種編址方式又稱為存貯器映射編址方式。在這種編址方式中，將外設接口地址和內部存貯器地址統一安排在內存的地址空間中。

  2. 外設與內存獨立編址

   在這種編址方法中，內存地址空間和外設地址空間是相互獨立的。

5.1.2 輸入輸出的基本方法

        在微型計算機系統中，主要的輸入輸出方法有以下4種：

           ① 無條件傳送。

           ② 查詢方式。

           ③ 中斷方式。

           ④ 直接存貯器存取(DMA)方式。

 1.無條件傳送

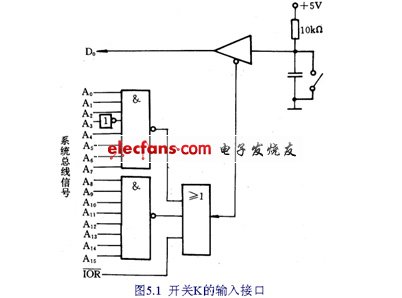

    在微機系統中，有一些簡單的外設。當它們工作時，隨時都準備好接收CPU的輸出數據或它們的數據隨時都是準備好的，CPU什么時候讀均可以正確

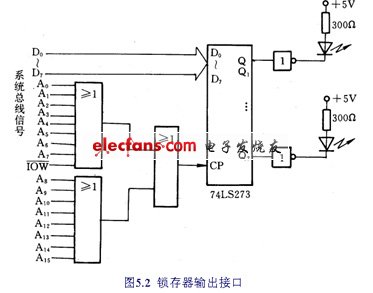

無條件數據傳送的另一個例子如圖5.2表示。圖中外設是簡單的發光二極管。此外設的接口用鎖存器(273)來實現。

鎖存器在打入脈沖CP上升沿將輸入端D的數據鎖存在它的輸出Q端

   圖5.2中，鎖存器作為輸出接口，其外設地址為0000H。當CPU執行如下指令時，即可將圖中兩個發光二極管點亮。

   MOV AL，81H

   MOV DX，0000H

   OUT DX，AL

   當執行OUT指令時，CP端會有負脈沖產生，這就可以將數據線上的81H鎖存在輸出端，從而點亮發光二極管。

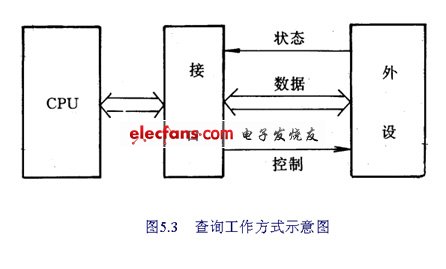

   2.查詢方式

   無條件傳送對于那些慢速的或總是準備好的外設是適用的。

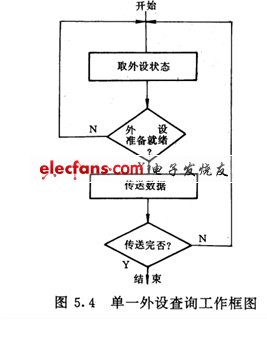

   (1) 單一外設的查詢工作

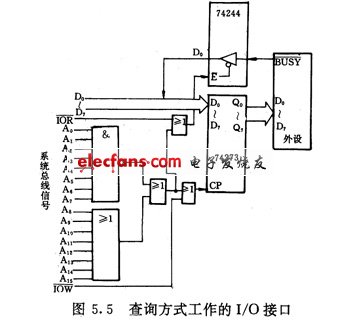

      由圖5.5可以看到，數據輸出口和狀態輸入口共用一個地址00FFH。前者是只寫的，而后者是只讀的?，F(xiàn)欲將48000H為首地址的順序100單元的數據，

      利用查詢方式輸出到此外設，其程序可簡寫如下：

   START：MOV AX,4000H

   MOV DS，AX

   MOV SI，8000H

   MOV CX，100

   GOON：MOV DX，00FFH

   WAIT： IN AL，DX

   AND AL，01H

   JZ WAIT

   MOV AL，［SI］

   OUT DX，AL

   INC SI

   LOOP GOON

   RET

  (2) 多個外設查詢方式工作

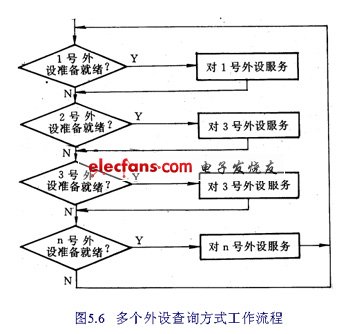

     從圖5.6可以看出，CPU逐個外設進行查詢。若發現哪個外設準備就緒，就對該外設實施數據傳送。
