5.2.1 中斷的基本概念


   1.中斷的概念及中斷源分類

      在CPU執行程序過程中，由于某種事件發生，強迫CPU暫時停止正在執行的程序而轉向?qū)Πl(fā)生的事件進行處理，事件處理結束后又能回到原中止的程序，

      接著中止前的狀態繼續執行原來的程序，這一過程稱為中斷。外部中斷源產生引起中斷的事件。


   INTR通常稱為可屏蔽中斷輸入信號，高電平有效——表示外部中斷源提出中斷請求。 NMI稱為非屏蔽中斷請求輸入信號，上升沿有效。


   2. 中斷響應的一般過程

   (1)中斷請求

   (2)中斷承認

   CPU在每條指令執行的最后一個時鐘周期檢測中斷請求輸入端有無請求發生，而后決定是否對它做出響應。CPU承認一個中斷請求，必須滿足以下4個條件：

   ①一條指令執行結束。

   ③沒有發生復位(RESET)、保持(HOLD)和非屏蔽中斷請求(NMI)。

   ④開中斷指令(STI)、中斷返回指令(IRET)執行完，還需再執行一條指令才能響應INTR請求。

  (3) 斷點保護

   (4)中斷源識別

   有兩種常用的確定中斷源的方法：

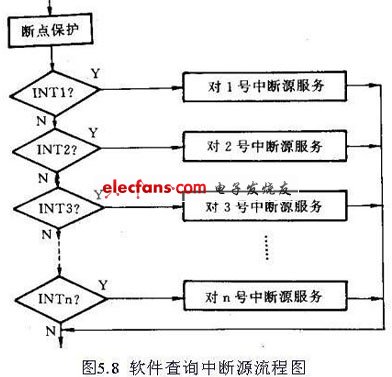

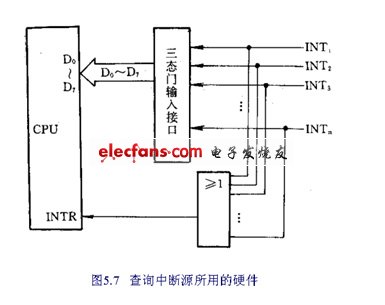

   ①軟件查詢。

   ②中斷矢量法。

   (5) 中斷服務

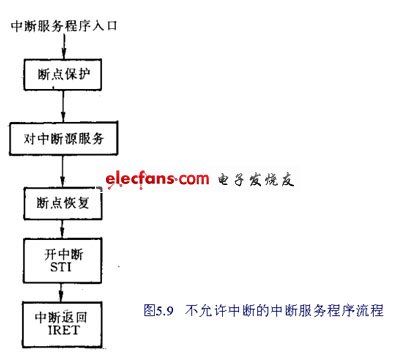

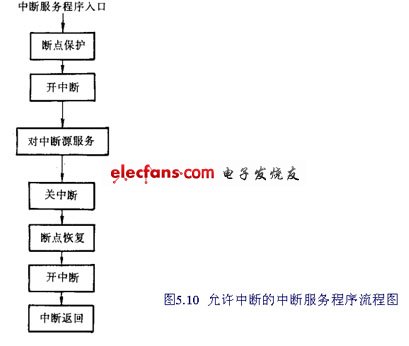

       中斷服務程序分為兩種情況。如圖5.9所示，第一種是不允許被中斷的中斷服務程序。第二種是可以被中斷的中斷服務程序，其流程圖如圖5.10所示。

   (6) 斷點恢復

   (7) 中斷返回

   3. 中斷優先級及中斷嵌套

      中斷優先級控制應當解決這樣兩種可能出現的情況：

   ①當不同優先級的多個中斷源同時提出中斷請求時，CPU首先響應最高優先級的中斷源。

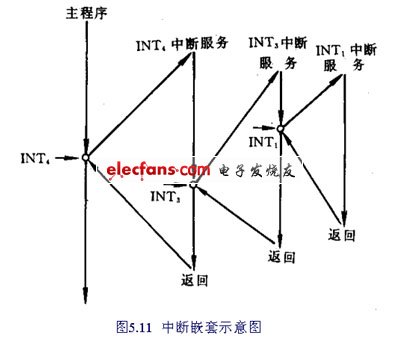

   ②當CPU正在對某一中斷源服務時，比它優先級更高的中斷源提出中斷請求時，CPU能夠中斷正在執行的中斷服務程序而去對優先級更高的中斷源進行服務。

5.2.2 8086(8088)的中斷系統

8086(88)具有功能很強的中斷系統，可以處理256個不同方式的中斷。

1. 內部中斷源

8086(88)的內部中斷主要有5種。

(1) 除法錯中斷

(2) 單步中斷

(3) 斷點中斷

(4) 溢出中斷

(5)用戶自定義的軟件中斷

2. 外部中斷

8086(88)有兩個信號輸入端供外部中斷源提出中斷請求，下面分別予以說明。

(1) 非屏蔽中斷NMI

(2) 可屏蔽中斷請求INTR

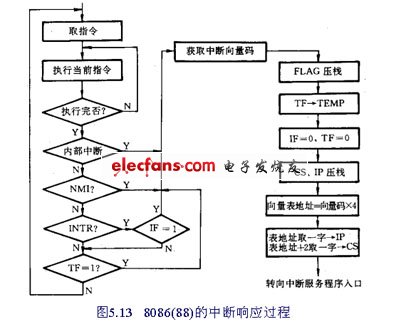

       綜上所述，我們用圖5.13表示8086(88)CPU響應中斷的處理過程。

   對圖5.13作如下說明：

   ①在8086(88)CPU中，內部中斷的除法錯、溢出、斷點及用戶自定義軟件中斷的優先級最高，其次是NMI。

   ②從圖5.13可以看到，各中斷的處理過程大致是相同的。

   ③在中斷響應過程中，獲取中斷向量碼的方式是各不相同的；但獲得中斷向量碼之后的過程則是一樣的。

   ④特別應提醒讀者注意的是，圖5.13的整個過程，從發現有中斷直到轉向中斷服務程序這一復雜的過程，是由CPU硬件自動完成的。


   3. 中斷向量表

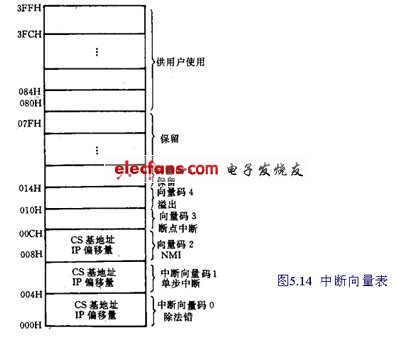

      在8086(88)內存的開始1K字節建立了一個中斷向量表，如圖5.14所示。從中斷向量表中我們可以看到，利用該表，將不同的中斷源與其相對應的中斷服務

   程序入口聯系在一起。知道了中斷源，利用中斷向量表可以自動地轉向相應的中斷服務程序。
