5.2.3 中斷控制器8259
·弄清芯片外部引線以便將它們連接到系統中；
·了解它們的工作方式和工作特點，以便有選擇地應用它們的某些工作方式；
·理解芯片內部的控制字、命令字，以便對它們進行編程；
·了解每塊芯片所占的地址，以便具體進行連接；
·在上述基礎上實現對芯片的初始化及具體應用。
下面我們就開始具體介紹可編程中斷控制器8259。
1. 8259的外部引線

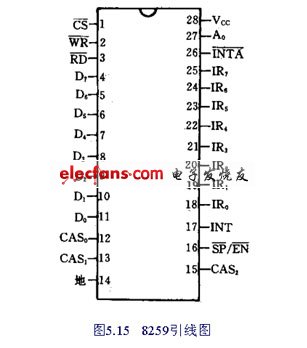

可編程中斷控制器8259外部引線圖如圖5.15所示。
D0-D7為雙向數據線，與系統總線的數據線相連接。
WR、RD 為寫和讀控制信號，與系統總線的讀寫信號相連接。
CS為片選信號，只有CS 為低電平時，才能實現CPU對8259的寫或讀操作。
A0是8259內部寄存器的選擇信號。
INT為8259的中斷請求輸出信號，可直接接到CPU的INTR輸入端。
INIT為中斷響應輸入信號。
CAS0~CAS2為級聯控制線。
SP/EN 為雙功能引線。
IR0~IR7中斷請求輸入端。

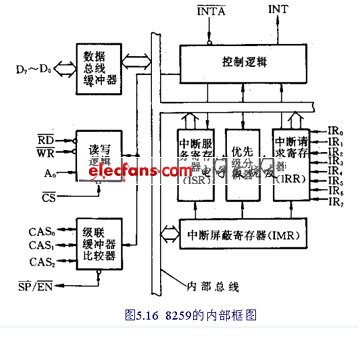

8259的內部有多個寄存器，其中包括：
中斷請求寄存器(IRR)，其內部保存著所有外部中斷源IR0~IR7的中斷請求狀態。
中斷服務寄存器(ISR)，用來保存所有正在服務的中斷源。當8259收到中斷結束命令時，其寄存的狀態進行調整。
中斷屏蔽寄存器(IMR)，保存著被屏蔽的所有中斷源。其屏蔽功能可用命令修改。
2. 8259的工作方式
通過編程，可以設置8259的不同工作方式，以便適應不同環境的需要。這也說明8259工作的靈活性和適應性。

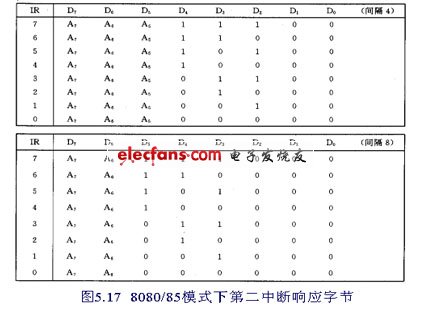

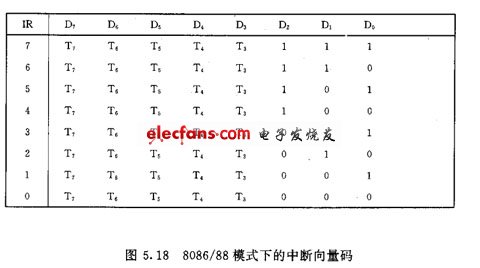

(1) 8080/85與8086/88工作模式
(2) 特殊屏蔽方式
在正常情況下，當一個中斷請求被響應時，8259將禁止所有同級及更低優先級中斷請求，這就稱為一般屏蔽方式。
但是，在一特殊情況下，希望也允許較低優先級的中斷請求產生中斷。這時，可用特殊屏蔽方式。要做到這一點，需要利用后面將要提到的8259初始化命令字。

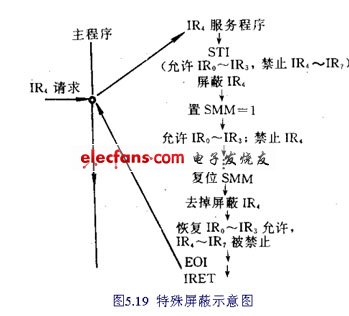

一個特殊屏蔽方式的示意圖如圖5.19所示，其中SMM等需要參看后面的命令字的定義。
(3) 中斷結束

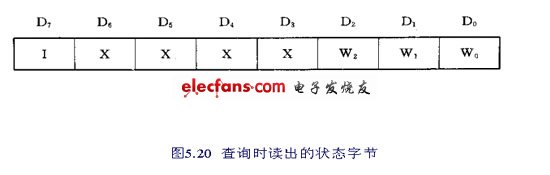

8259中，中斷結束是利用復位ISR中的相應位來實現的。 具體有兩種方法： ① 自動結束。 ② 利用命令結束。 (a)一般中斷結束命令(EOI)。 (b)特殊中斷結束命令(SEOI)。 (4)優先級循環 根據8259命令字的規定，它有兩種優先級規定：循環優先級和固定優先級。 循環優先級有3個結構：自動優先級循環用于中斷源具有相等優先級的情況。 (5)查詢狀態 通過將操作命令字OCW3中的P位置1(后面要提到)，可以查詢8259的狀態。
3. 8259的內部控制字
(1)初始化命令字

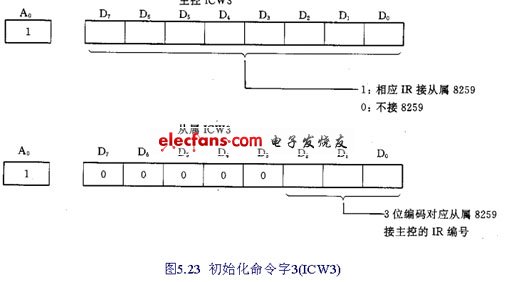

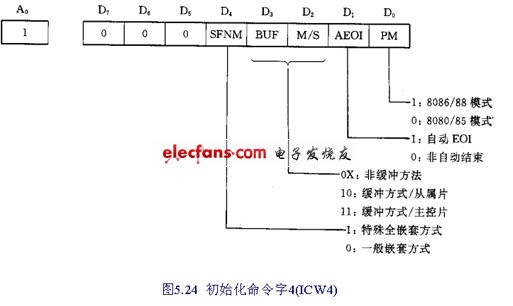

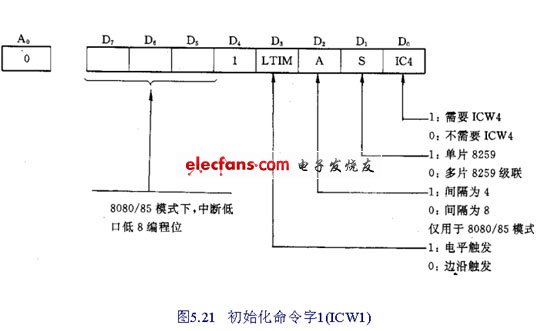

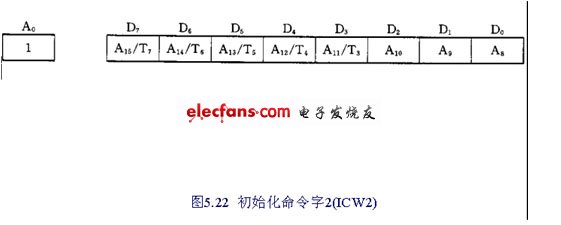

①初始化命令字ICW1。在A0=0,D4=1時為寫入，各位的功能見圖5.21。 ②初始化命令字ICW2。 ③初始化命令字ICW3。 ④初始化命令字ICW4。
(2) 操作命令字OCW

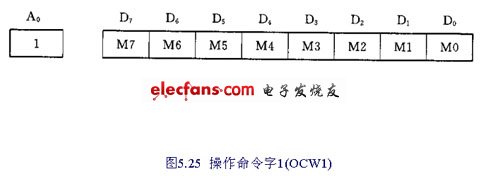

①操作命令字OCW1。
②操作命令字OCW2。

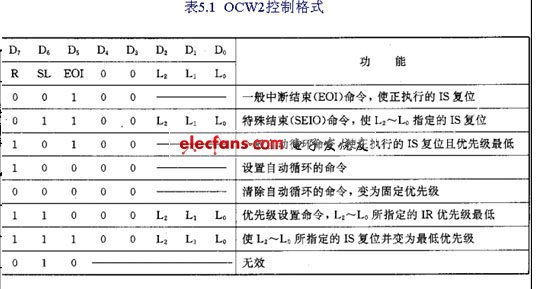

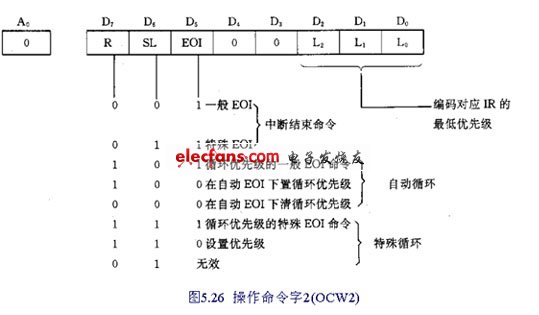

R為優先級循環控制位，R=1為循環優先級；R=0為固定優先級。 L2、L1、L0為系統最低優先級編碼，用它們來指定哪個IR優先級最低。 EOI是中斷結束命令。該位為1時，將復位現行中斷的中斷服務寄存器中的相應位。在非自動EOI的情況下，需要用OCW2來復位當前最高優先級所對應的位。 SL用于選擇L2、L1、L0編碼。當SL=1時，L2~L0編碼有效。SL=0時，L2~L0編碼無效。除上述所說的外，R，SL，EOI編碼功能見圖5.26和表5.1。

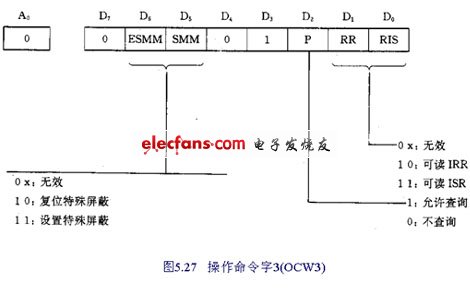

③操作命令字OCW3。OCW3可用以設置查詢方式、特殊屏蔽方式以及讀8259的中斷請求寄存器IRR、
中斷服務寄存器ISR、中斷屏蔽寄存器IMR的當前狀態。OCW3各位功能如圖5.27所示。

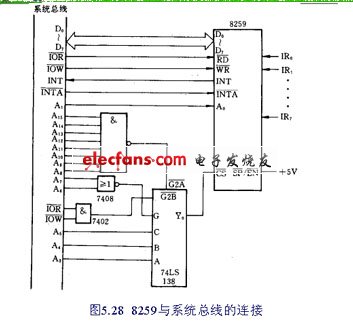

4. 8259的尋址與連接
為了使8259按照設計者的要求工作，就需要利用軟件將初始化命令及操作命令字寫入8259；

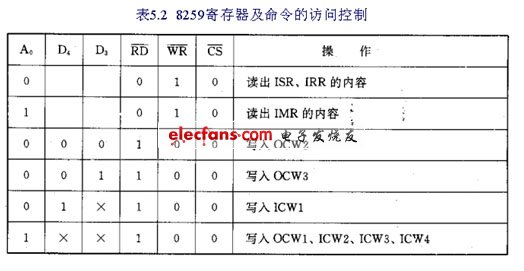

另一方面為了知道8259的工作狀態，又必須將其內部的一些寄存器的內容讀出來。對寄存器和命令的訪問控制如表5.2所示。

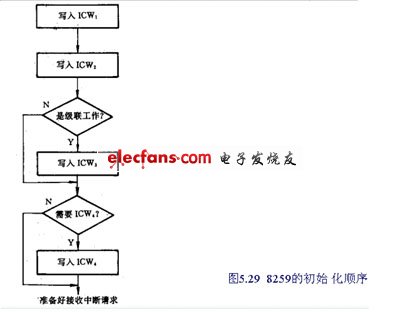

5. 8259的初始化使用 下面是8259的初始化程序： SET59A：MOV DX,0FF00H ;8259A的地址，A0=0 MOVAL，13H； ICW1，LT1M=0,單片，需要ICW4 OUT DX，AL MOV DX，0FF02H；8259地址，此時A0=1 MOV AL，48H；ICW2，中斷向量碼 OUT DX，AL
MOV AL，03H ；ICW4，8086/88模式，自動EOI，非緩沖 OUT DX，AL；方式，一般全嵌套 MOV AL，0E0H； OCW1，屏蔽IR5，IR6，IR7 因?yàn)槲从玫竭@3個中斷輸入 OUT DX，AL
MOV DX,0FF02H MOV AL，0；取OCW1為00H OUT DX，AL；取00H寫入IMR IN AL，DX；讀IMR OR AL，AL；判斷其內容為00H否 JNZ IMERR MOV AL，0FFH OUT DX，AL IN AL，DX ADD AL，1 JNZ IMERR
在讀IMR時，可直接在對應A0=1的地址上讀出；但要讀IRR或ISR時，則必須先向8259寫入一個命令字OCW3。以下是讀出ISR內容的一段程序：
MOV DX,0FF00H ;對應A0=0
MOV AL，0BH ；0BH為OCW3
OUT DX，AL ；OCW3寫入8259
IN AL，DX ；讀出ISR的內容，放在AL中
具體做法如下：
(1) 編寫20ms中斷服務程序
CLOCK PROC FAR
PUSH AX
PUSH SI
MOV AX，SEGTIMER
MOV DS，AX
MOV SI，OFFSETTIMER
MOV AL，［SI］ ;取50次計數
INC AL
MOV［SI］,AL
CMP AL，50 ；判1s到否?
JNE TRNED
MOV AL，0
MOV ［SI］,AL
MOV AL,［SI+1］ ;取60s計數
ADD AL，1
DAA
MOV ［SI+1］,AL
CMP AL,60H ;判1min到否?
JNE TRNED
MOV AL，0
MOV ［SI+1］,AL
MOVAL, ［SI+2］ ;取60min計數
ADD AL，1
DAA
MOV ［SI+2］,AL
CMP AL，60H ；判1h到否?
JNE TRNED
MOV AL，0
MOV ［SI+2］,AL
MOV AL，［SI+3］;取小時計數
ADD AL,1 DAA MOV ［SI+3］,AL CMP AL,24H JNE TRNED MOV AL，0 MOV ［SI+3］,AL TRNED：POP SI POP AX STI IRET ENDP (2)確定中斷向量，初始化8259 (3)初始化中斷向量表 (a)直接編程初始化中斷向量表 INTITB：MOV AX，0000H MOV DS，AX MOV SI，0120H MOV DX，OFFSETCLOCK MOV ［SI］,DX MOV DX,SEGCLOCK MOV ［SI+2］,DX
(b) DOS系統調用 若在DOS下工作，則可采用DOS系統調用： INT 21H的功能25H 25H→AH 中斷向量碼→AL 中斷服務程序段：偏移量→DS：DX
程序如下： MOV AH,25H ;功能號 MOV AL，48H ；中斷向量碼 MOV DX，SEGCLOCK MOV DS，DX MOV DX，OFFSETCLOCK INT21H

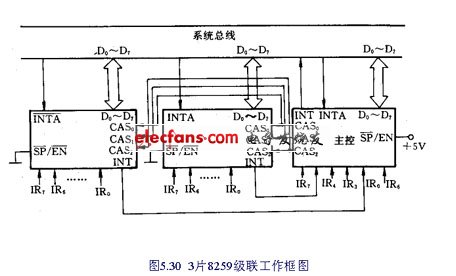

6. 8259的級聯
當微型機系統中的中斷源較多，一片8259不能解決問題時，可以采用級聯工作方式。這時指定一片8259為主控芯片，它的INT接到CPU上而其余的8259芯片均作為
從屬芯片，其INT輸出接到主控芯片的IR輸入端。由于主控8259有8個IR輸入端，故一個主控8259可以連接8片從屬8259，最多允許有64個IR輸入。
