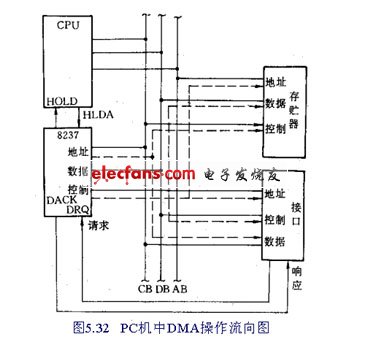

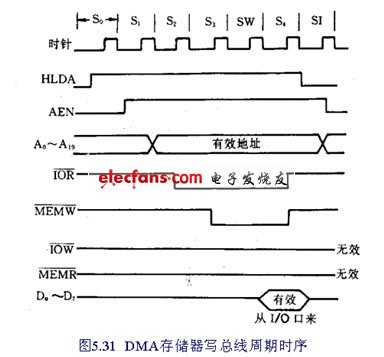

5.4.1 DMA的工作過程 要實現DMA傳送，目前都采用大規模集成電路芯片DMA控制器(DMAC)。 DMA的工作過程大致如下： ①外設向DMAC發出DMA傳送請求。 ②DMAC通過連接到CPU的HOLD信號向CPU提出DMA請求。 ③CPU在完成當前總線周期后會立即對DMA請求做出響應。 ④待CPU將總線置高阻——放棄總線控制權，DMAC即開始對總線實施控制并向外設送出DMA的應答信號。 ⑤DMAC送出地址信號和控制信號，實現外設與內存或內存與內存的數據傳送。 ⑥D(zhuǎn)MAC將規定的數據字節傳送完之后，通過向CPU發HOLD信號，撤消對CPU的DMA請求。
5.4.2 DMA控制器8237
1. 8237的引線及功能

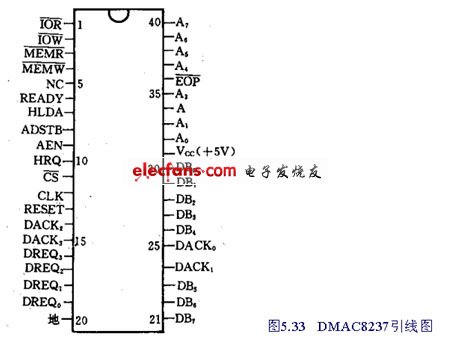

DMAC8237的外部引線圖如圖5.33所示。
A0~A3：雙向地址線，具有三態輸出。
A4~A7：三態輸出線。
DB0~DB7：雙向三態數據總線。
HRQ：保持請求信號
HLDA：保持響應信號
DREQ0~DREQ3：DMA請求(通道0~3)信號。
DACK0~DACK3：DMA響應信號，分別對應通道0~3。
CLK：時鐘輸入。
RESET：過程結束，低電平有效的雙向信號。
2.8237的工作方式
8237工作有兩種周期，即空閑周期和工作周期。
(1)空閑周期
(2)工作周期
①單字節傳送方式。
②數據塊傳送。
③請求傳送。

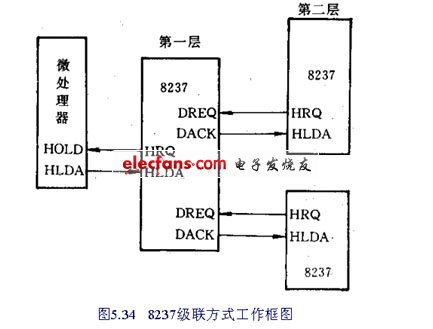

④級聯方式。
(3) 傳送類型
① 接口到存貯器的傳送。
② 存貯器到接口。
③ 存貯器到存貯器。
(4) 優先級
(5) 傳送速率
3. 8237的內部寄存器

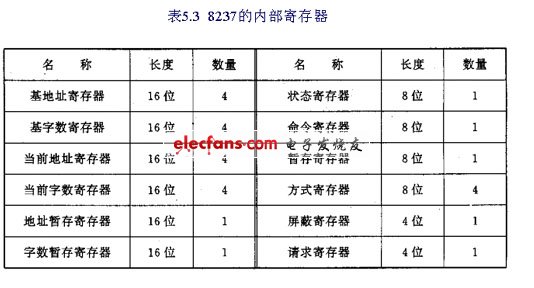

8237有4個獨立的DMA通道，有許多內部寄存器。 表5.3給出這些寄存器的名稱、長度和數量。

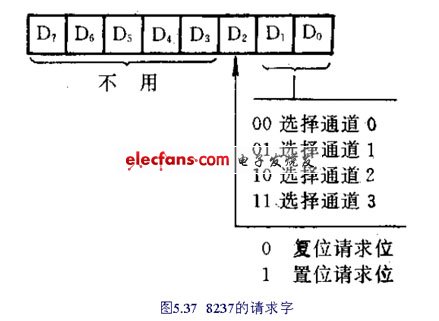

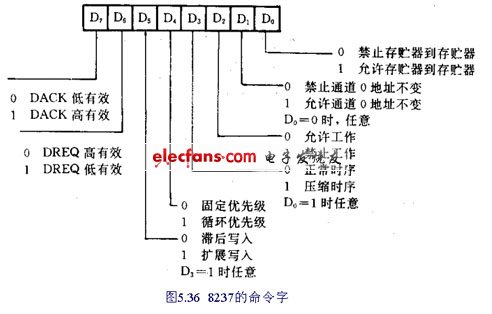

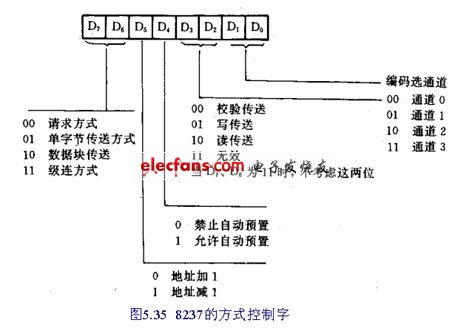

(1)基地址寄存器 (2)基字?jǐn)?shù)寄存器 (3)當前地址寄存器 (4)當前字?jǐn)?shù)寄存器 (5)地址暫存寄存器和字?jǐn)?shù)暫存寄存器 (6)方式寄存器 (7)命令寄存器 (8)請求寄存器 (9)屏蔽寄存器

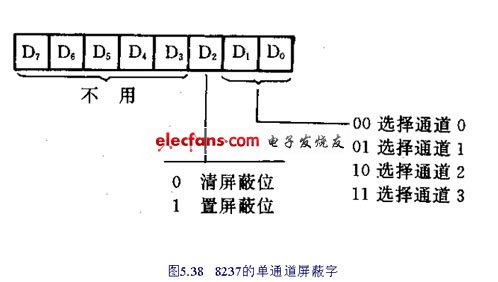

①單個通道屏蔽字。

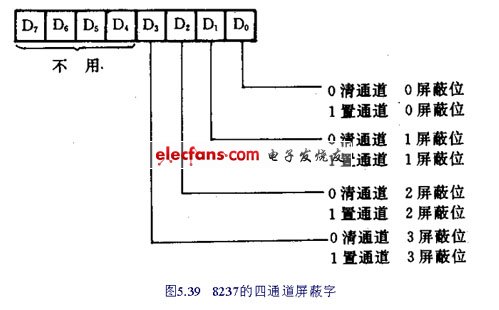

②四通道屏蔽字。

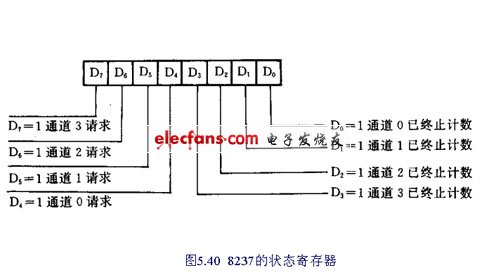

(10)狀態寄存器
(11)暫存寄存器
(12)字節指針觸發器

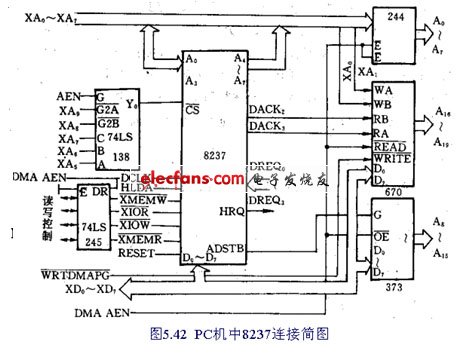

4. 8237的尋址及連接

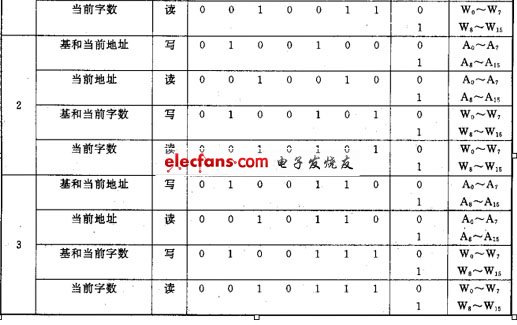

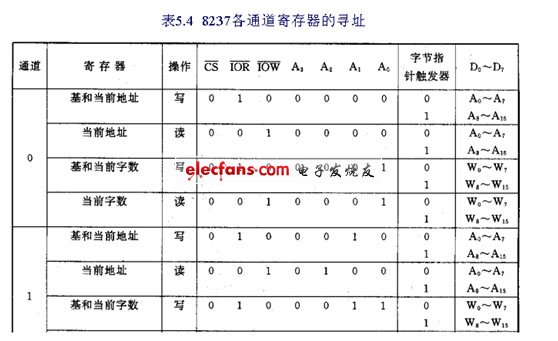

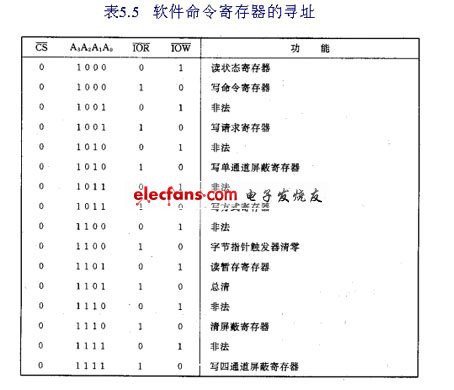

8237的4個通道的寄存器及其他各種寄存器的尋址編碼如表5.4和表5.5所示。

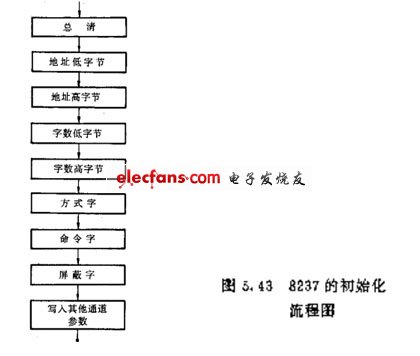

5. 8237的初始化
下面我們抽出PC機中BIOS對8237初始化部分加以說明：
①為了對DMAC8237初始化，首先進行總清。
②對DMAC(8237)的4個通道的基地址寄存器與當前地址寄存器、基字?jǐn)?shù)寄存器及當前字?jǐn)?shù)寄存器先寫入FFFFH，再讀出比較，看讀寫操作是否正確。
③程序?qū)MAC(8237)的零通道初始化。一行刷新結束，HRQ變?yōu)闊o(wú)效，退出DMA。
此處給出通道0初始化程序如下：
OUT DMA+0DH,AL ；總清8237
;INITIALIZEANDSTARTDMAFORMEMORYREFRESH
MOV DS，BX
MOV ES，BX ；初始化DS和ES
MOV AL，0FFH
OUT DMA+1,AL ;通道0的傳送字節數，為64K字節
OUT DMA+1,AL
MOV DL，0BH ；使DX=000BH MOV AL，58H OUT DX，AL ；寫方式字 MOV AL，0 OUT DMA+8,AL ;寫入命令字 OUT DMA+10,AL; ;寫屏蔽字

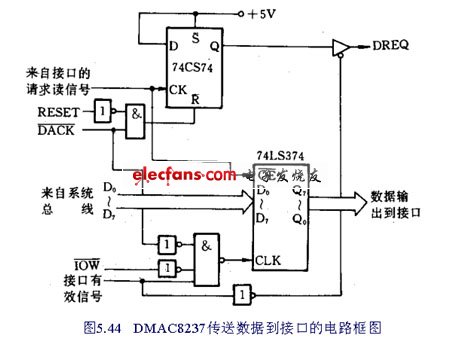

DMAC初始化程序如下： INITADM：OUT DMA+0DH，AL ；總清 MOV AL，40H OUT DMA+2,AL ;送地址低字節到通道1 MOV AL，74H OUT DMA+2,AL ;送地址高字節到通道1 MOV AL，80H OUT PAG，AL ；送頁寄存器 MOV AL，64H OUT DMA+3,AL;送傳送字節數低字節到通道1
MOV AL，0
OUT DMA+3,AL ;送傳送字節數高字節到通道1
MOV AL，59H ；通道1方式字：讀操作，單字節 ；傳送
OUT DMA+11,AL ;地址遞增，自動預置
MOV AL，0 ；命令字，允許工作，固定優先級
OUT DMA+8,AL ;DACK低有效
OUT DMA+15,AL ;寫屏蔽寄存器，規定允許 ；4個通道均可請求

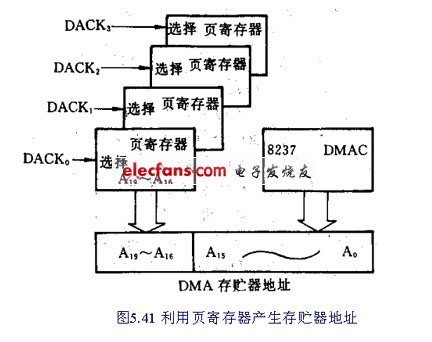

程序中，將取數的存貯單元的首地址87440H分別寫到頁寄存器(外加的三態輸出寄存器)和DMAC通道1的高低字節寄存器中。
這里每次傳送一個字節。每傳送100個字節循環。開始可以不用總清命令，以免影響其他通道。這時可以換成只清字節指針觸發器的命令，即：
MOV AL，0
OUT DMA+12, AL
