6.1.1 三態門接口芯片
一個典型的三態門接口芯片(74LS244)如圖2.12所示。從圖中不難看出該芯片由8個三態門構成，其中每4個三態門由一個控制端來控制。當控制端有效時(低電平)，
三態門導通；當它們?yōu)楦唠娖綍r(shí)，相應的三態門呈現高阻狀態。

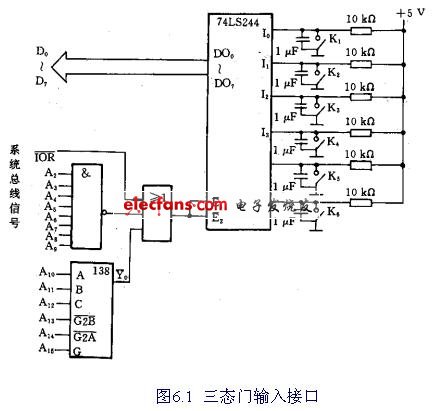

在圖6.1中，三態門74LS244采用部分地址譯碼——地址線A1和A0未參加譯碼，故它所占的地址為83FCH~83FFH。我們可以用其中任何一個地址，而其他重疊的3個地址空
著不用。
利用程序可以判斷任何一個開關的狀態。
例如，當K2閉合時，程序轉向CLOSK2；而當它打開時程序轉向OPENK2。
這段程序如下：
IN AL，DX
AND AL，02H
JZ CLOSK2
JMP OPENK2
74LS273用低電平的復位，用CP脈沖上升沿將輸入端DX的狀態鎖存在QX輸出端。
74LS273的數據鎖存輸出端Q是通過一個一般的門(二態門)輸出的。也就是說，只
要74LS273正常工作，其Q端總有一個確定的邏輯狀態(0或1)輸出。

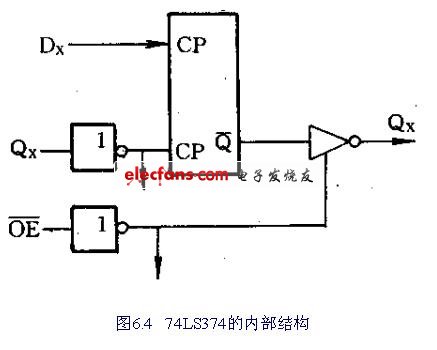

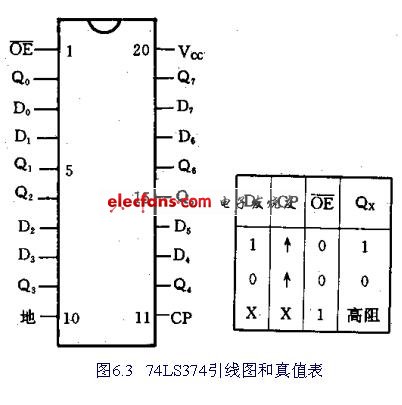

6.1.2 鎖存器接口芯片

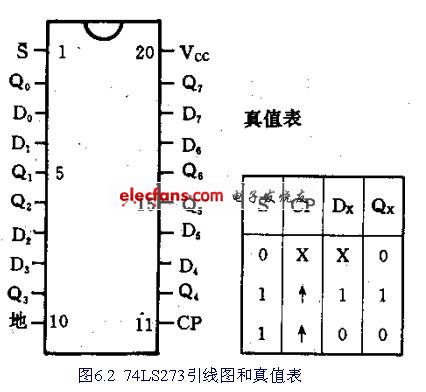

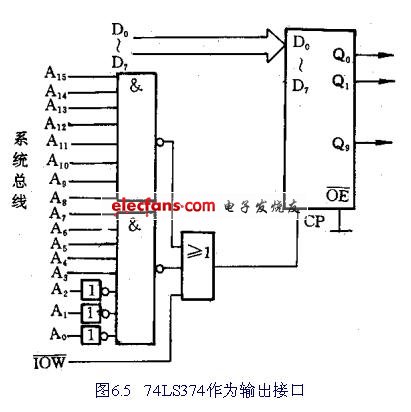

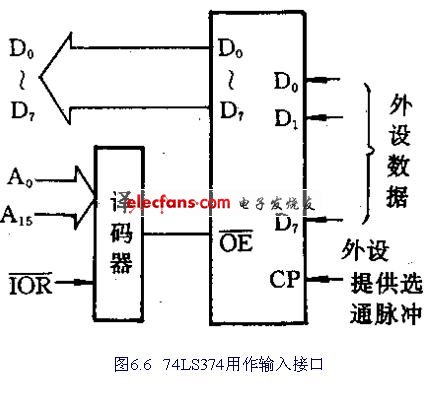

74LS273用低電平的復位，用CP脈沖上升沿將輸入端DX的狀態鎖存在QX輸出端。74LS273的數據鎖存輸出端Q是通過一個一般的門(二態門)輸出的。也就是說，只
要74LS273正常工作，其Q端總有一個確定的邏輯狀態(0或1)輸出。
6.1.3簡單接口舉例

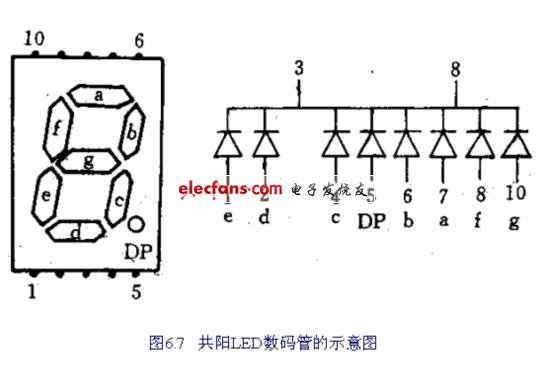

LED數碼管分為共陽和共陰兩種結構。在封裝上有將一位、二位或更多位封裝在一起的。由于篇幅限制，只介紹一位共陽封裝的LED數碼管，如圖6.7所示。
這種七段LED數碼管與微機系統總線有多種接口方式。而生產廠家為數碼管生產了多種譯碼器，可直接作為L(zhǎng)ED數碼管接口，本書不做說明。在此，利用

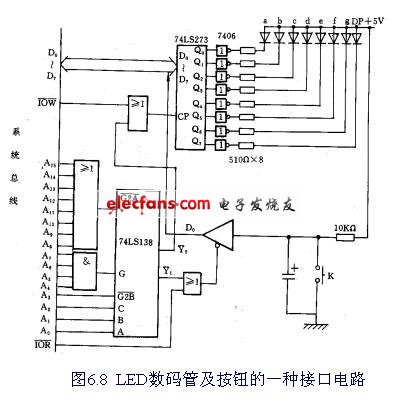

前面提到的鎖存器74LS273作為輸出接口，將開路集電極門7406作為驅動器連接LED數碼管。用三態門作為按鈕K的輸出接口，其連接圖如圖6.8所示。
下面一段程序可判斷按鈕的狀態。當K閉合時，顯示3，當K斷開時顯示6。
START：MOV DX，00F1H
IN AL，DX
TEST AL，01H
JNZ KOPEN
MOV DX，00F0H
MOV AL，4FH
OUT DX，AL
JM PSTART
KOPEN：MOVDX，00F0H
MOV AL，7DH
OUT DX，AL
JM PSTART
