6.3.1 8289引線及簡單功能說

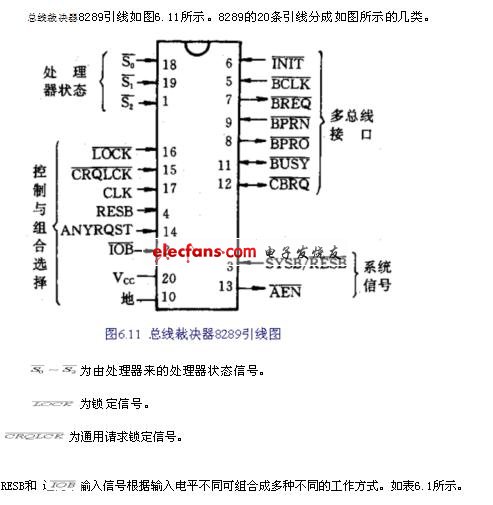

總線裁決器8289引線如圖6.11所示。8289的20條引線分成如圖所示的幾類。
6.3.2 優先級控制及工作方式
1.優先級控制主要有如下幾種:
(1)

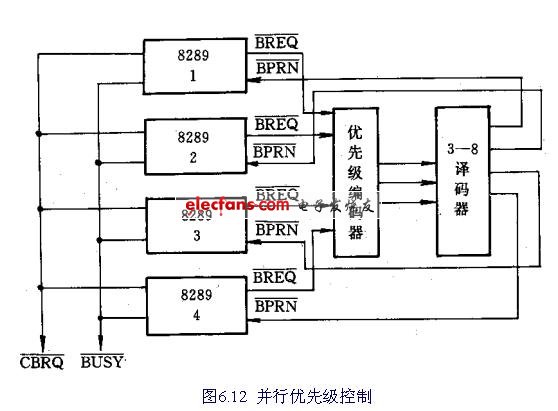

并行優先級控制如圖

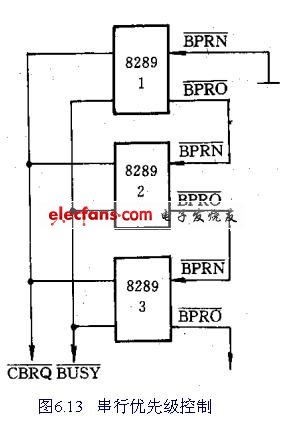

8289串行優先級控制如圖6.13所示。由1號8289到3號8289的優先級依次降低。
2.8289的工作方式

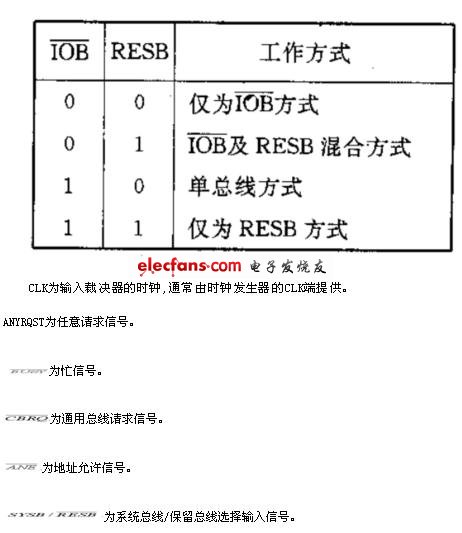

前面已經提到,8289有4種工作方式。
(1)IOB
