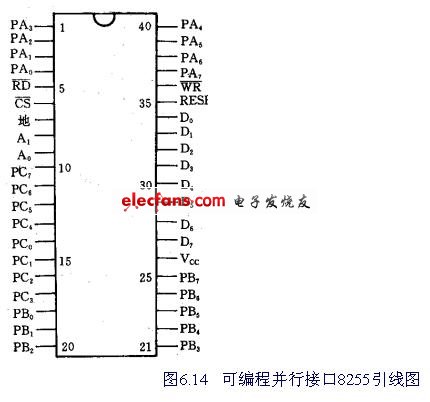

1.外部引線
6.4.2 8255的工作方式
8255有3種工作方式。這些工作方式可用軟件編程來指定。這里我們首先對每一種工作方式進行說明。
在此方式下,可分別將A口的8條線、B口的8條線、C口高4位對應的4條線和C口低4位對應的4條線定義為輸入或輸出。
2.工作方式1，即選通輸入輸出方式
在這種方式下,A口和B口仍作為數據的輸出口或輸入口,同時還要利用C口的某些位作為控制和狀態信號。

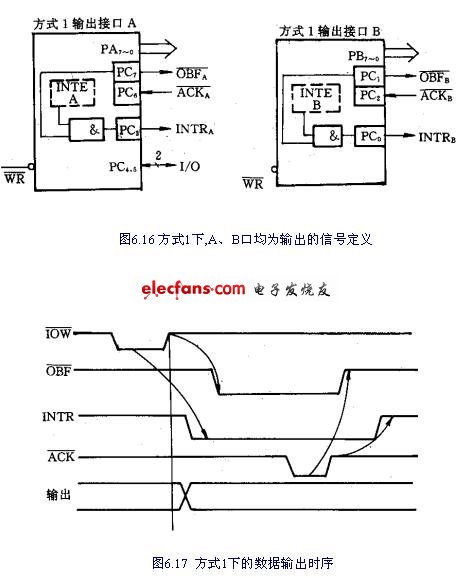

(1) 方式1下A口、B口均為輸出

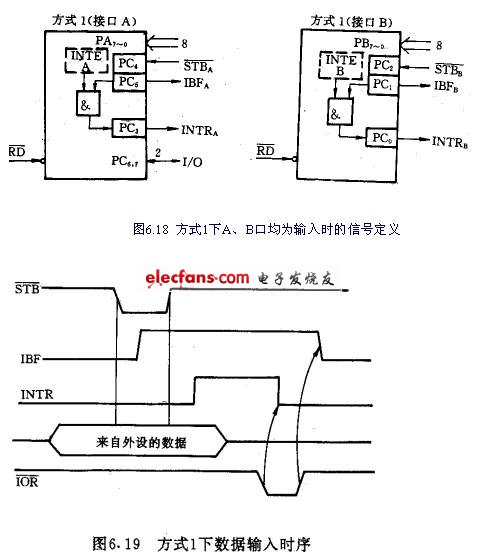

②IBF為高電平有效的輸入緩沖器滿信號。
③INTR為中斷請求信號,高電平有效。
④INTE為中斷允許狀態。
3.工作方式2,又稱雙向輸入輸出方式

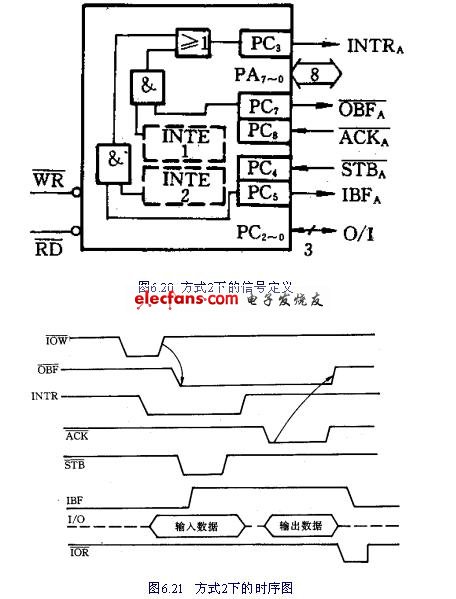

A口工作于方式2之下時,各信號的定義如圖6.20所示。

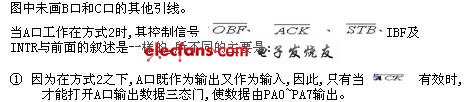

圖中未畫B口和C口的其他引線。
②此時A口輸入、輸出均具備鎖存數據的能力。
6.4.3 方式控制字及狀態字
1. 控制字

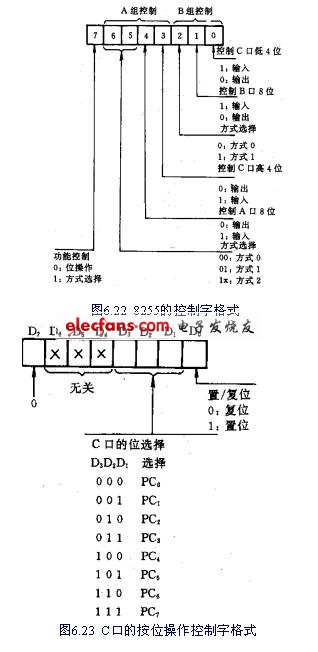

8255的控制字由8位二進制數構成,各位的控制功能如圖6.22所示。

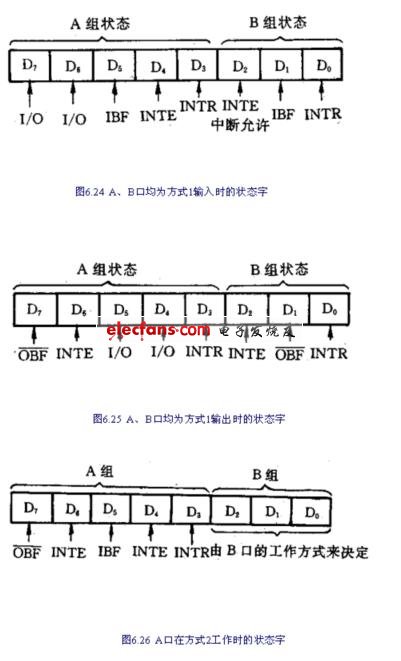

2. 狀態字
當8255的A口、B口工作在方式1或A口工作在方式2時,通過讀C口的狀態,可以檢測A口和B口的狀態。
