8255占外設編址的4個地址,即A口、B口、C口和控制寄存器各占一個外設接口地址。對同一個地址分別可以進行讀寫操作。

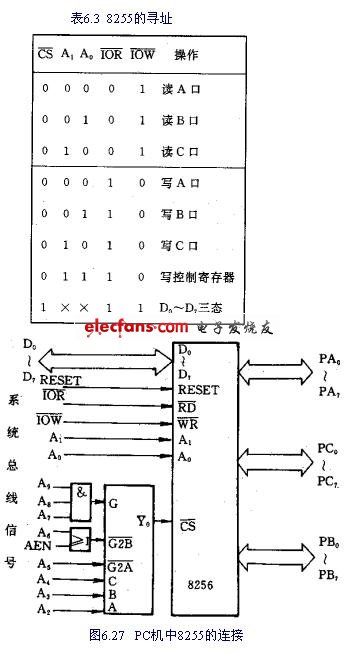

 根據這種尋址結構,可以方便地將8255連接到系統總線上,如圖6.27上所示。

 由圖6.27可見,8255與8088總線連接是比較容易的。只是圖中為了簡化起見未畫出AEN的形成。

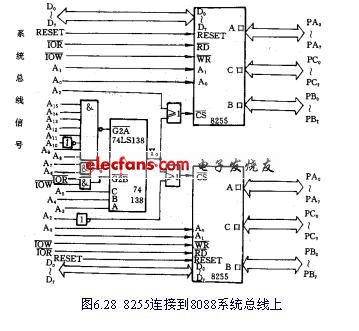

利用全部A₀~A₁₅地址線連接兩片8255構成外設接口,其連接圖如圖6.28所示。由圖中的譯碼電路可以看到,兩片8255的接口地址分別為FBC0H~FBC3H和FBC4H~FBC7H。
