第6節 8255的尋址與初始化

6.5.1 8255的尋址及連接使用

8255占外設編址的4個地址,即A口、B口、C口和控制寄存器各占一個外設接口地址。對同一個地址分別可以進行讀寫操作。

根據這種尋址結構,可以方便地將8255連接到系統總線上,如圖6.27上所示。

由圖6.27可見,8255與8088總線連接是比較容易的。只是圖中為了簡化起見未畫出AEN的形成。

利用全部A₀~A₁₅地址線連接兩片8255構成外設接口,其連接圖如圖6.28所示。由圖中的譯碼電路可以看到,兩片8255的接口地址分別為FBC0H~FBC3H和FBC4H~FBC7H。

6.5.2 初始化及應用舉例

8255可編程接口芯片的初始化十分簡單,只要將控制字寫入8255的控制寄存器即可實現。

在下面的初始化程序中使

B口為輸入：

INIT55:MOV DX,0383H

MOV AL,10000011B

OUT DX,AL

MOV AL,00001101B

OUT DX, AL



若利用此打印機接口打印一批字符,且字符串長度在當前數據段的BLAK單元中,要打印的字符在由DATA單元開始的當前數據段中順序排列,則打印程序如下:

PRINT: MOV AL,BLAK

MOV CL,AL

MOV SI,OFFSETDATA

GOON:MOV DX,0382H

PWAIT: IN AL,DX

AND AL,02H

JNZ PWAIT;等待不忙

MOV AL,［SI］

MOV DX,0380H

OUT DX,AL;送數據

MOV DX,0382H

MOV AL,00H

OUT DX,AL

MOV AL,40H

OUT DX,AL;送脈沖

IN CSI

DE CCL

JN ZGOON

RET

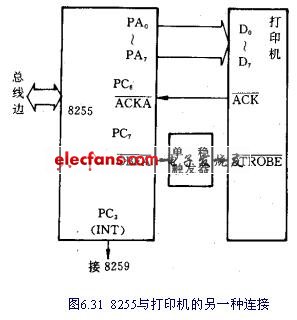

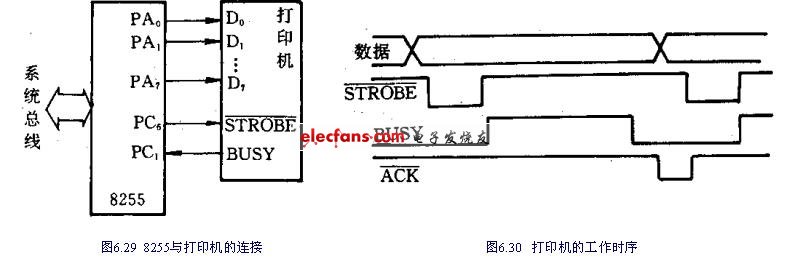

若利用圖6.27所示的8255的接口地址,在方式1下,8255與打印機的連接圖如圖6.31所示。如圖6.30所示,打印機接收一個字符后,會送出一個低電平的響應信號。

下面就是對8255進行初始化的程序:

MOV DX,0383H

MOV AL,10100000B

OUT DX,AL

MOV AL,00001101B

OUT DX,AL

?
