6.6.1 外部引線及其功能
可編程定時器8253的外部引線如圖6.32所示,相應的內部結構框圖如圖6.33所示。

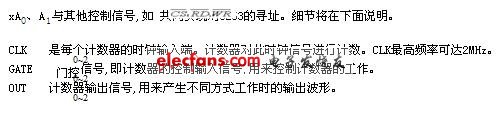

8253與總線相連接的引線主要是:
D0~D7雙向數據線,用以傳送數據和控制字。
輸入信號,低電平有效。
讀控制信號,低電平有效。
寫控制信號,低電平有效。
A0、A1為8253的內部計數器和一個控制寄存器的編碼選擇信號,其功能如下:
0 0 可選擇計數器0
0 1 可選擇計數器1
1 0 可選擇計數器2
1 1 可選擇控制寄存器
6.6.2工作方式

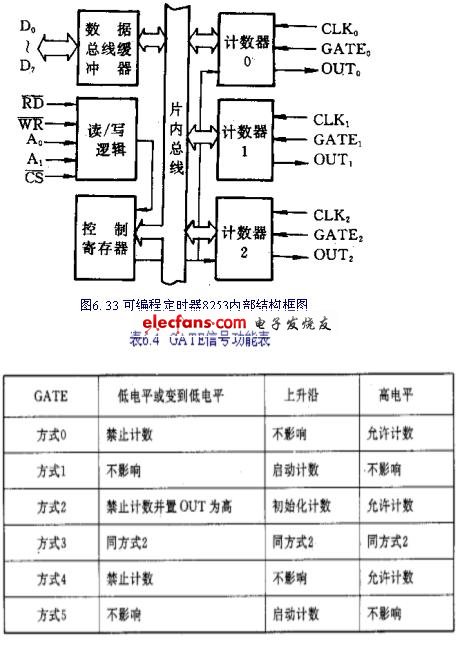

內部結構圖6.33可以看到,可編程定時器8253內部有3個相同的16位計數器。
1.
方式0(計數結束產生中斷)，在這種方式下,計數器對CLK輸入信號進行減法計數,每一個時鐘周期計數器減1。
2.方式1(可編程單穩)，當計數值裝入計數器后,要由門控信號GATE上升沿開始啟動計數。在該方式下,計數器裝入初值。開始工作后,計數器的輸出OUT將連續輸出一個時鐘周期寬的負脈沖。
3.方式2(頻率發生器)
4.方式3(方波發生器)，在這種方式下,可以從OUT得到對稱的方波輸出。
5.方式4(軟件觸發選通)，設置此方式后,輸出OUT立即變?yōu)楦唠娖健Ｒ坏┭b入計數值,計數立即開始。
6.方式5(硬件觸發選通)，設置此方式后,OUT輸出為高電平。GATE的上升沿使計數開始。當計數結束時由輸出端OUT送出一寬度為一個時鐘周期的負脈沖。
在此方式下,GATE電平的高低不影響計數,計數由GATE的上升沿啟動。
若在計數結束前,又出現GATE上升沿,則計數從頭開始。從8253的6種工作方式中可以看到門控信號GATE十分重要,而且對不同的工作方式,其

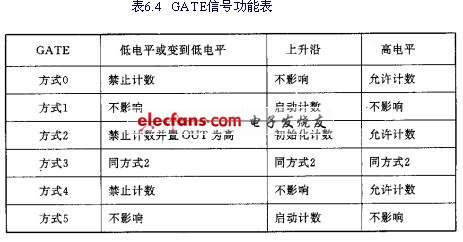

作用不一樣?，F(xiàn)將各種方式下,GATE的作用列于表6.4中。
6.6.3 8253的控制字
可編程定時器8253的控制字格式如圖6.34所示。
8253的控制字D0用來定義用戶所使用的計數值是二進制數還是BCD數。
8253控制字中,RL1RL0為00時的作用將在下面說明。8253每個計數器都有自己的16位的計數值寄存器,由于其使用簡單,亦不做說明。
