6.7.1 8253的尋址及連接
1.尋址
8253占用4個接口地址,地址由A0、A1來確定。當對8253的計數器進行讀操作時,可以讀出計數值,具體實現方法有如下兩種:
① 使計數器停止計數時,先寫入控制字,規定好RL1和RL0的狀態——也就是規定讀一個字節還是讀兩個字節。
② 在計數過程中讀計數值。這時讀出當前的計數值并不影響計數器的工作。為做到這一點,首先寫入8253一個特定的控制字:SC1SC000××××。這是控制字的一種形式。
2.連接

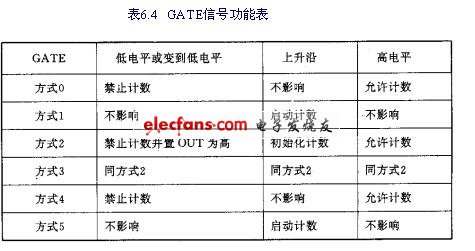

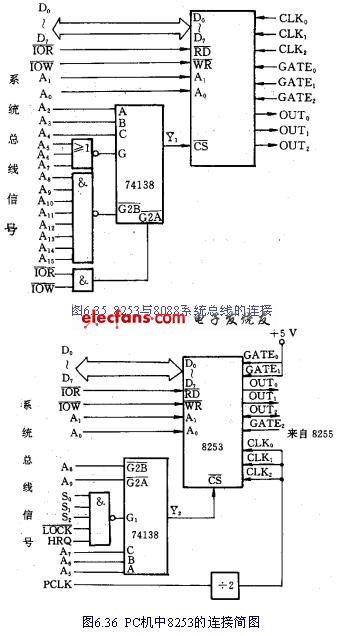

為了用好8253,讀者必須能熟練地將它連接到系統總線上。圖6.35就是8253與8088系統總線連接的例子。
在圖6.35中,主要解決了8253與8088總線的連接。通過譯碼器,使8253占FF04H~FF07H四個接口地址。假如在連接中采用了部分地址譯碼方式,使A0不參加譯碼,則
8253的每一個計數器和控制寄存器分別占用兩個接口地址。
6.7.2 初始化及其應用

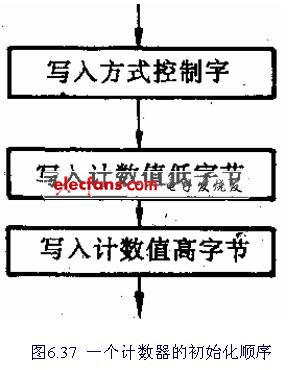

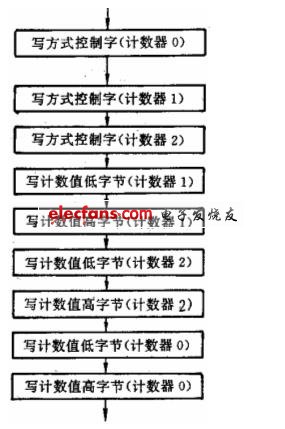

②先寫所有計數器的方式字,再裝入各計數器的計數值,其過程如圖6.38所示。
摘錄該段程序如下:
OUT 43H,AL ;寫入控制寄存器
MOV AL, 54H ;計數器1,只寫低字節,方式2,二進制計數
OUT 43H,AL ;寫入控制寄存器
下面是對計數器2的初始化程序:
下面我們以圖6.35所示的連接圖為例,寫出8253的初始化程序。請讀者分析此程序的初始化順序以及各計數器的工作方式。
SET8253: MOV DX,0FF07H
MOV AL,0A8H
OUT DX,AL
從以上的敘述中可以看到,8253在應用上具有很高的靈活性。通過對外部輸入時鐘信號的計數,可以達到計數和定時兩種應用目的。
