6.9.1 數字到模擬(D/A)變換器
1. D/A變換器的基本原理及技術指標

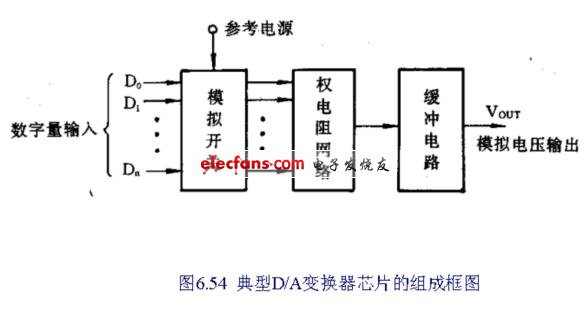

典型的D/A變換器芯片通常由模擬開關、權電阻網絡、緩沖電路等組成,其框圖如圖6.54所示。
D/A變換器的主要技術指標有:
(1) 分辨率，分辨率表示D/A變換器的1個LSB(最低有效位)輸入使輸出變化的程度。
(2) 精度，它表示由于D/A變換器的引入,使其輸出和輸入之間產生的誤差。
①非線性誤差。
②溫度系數誤差。
(3)電源波動誤差。
誤差的表示方法有兩種:絕對誤差和相對誤差。
完整的D/A變換電路還應包括與D/A芯片輸出相接的運算放大器。這些器件也會給D/A變換器帶來誤差?？紤]到這些因素是相對獨立的,因此D/A變換器的總精度如用均方誤差來
表示,則可寫為:
6.9.2 模擬到數字(A/D)變換器
1. A/D變換器的基本工作原理及結構
(1) A/D變換器的基本工作原理
A/D變換器的基本工作原理及變換過程和用天平稱某一物體重量的過程十分相似。
例如,某一個12位的A/D變換器,其最大輸入的模擬電壓為5V。那么,該A/D變換器輸出的對應值就為FFFH。其最低有效位1位所代表的
模擬電壓值稱為量化間隔Δ(或稱當量)。
現設輸入模擬電壓為4.5V,其具體變換過程如下:
位序號 比較表達式 二進制值 b
