7.1.1 8086與8088的比較

    主要區別表現在:

   ①8088CPU的指令預取隊列為4個字節,而8086CPU則為6個字節。

    ②8088CPU的A8~A15僅用于輸出地址信號,而8086則與AD0~AD7一樣,將此8條線變?yōu)殡p向分時復用的AD8~AD15,即某一時刻送出地址A8~A15,

     而另一時刻則用這8條線傳送A8~A15 。

   ③8088CPU上的 信號在8086上變?yōu)?信號,以保證8086可以一次讀寫一個字節或一個字(16位)。

   ④8088的引線28是IO/ ,即CPU訪問內存時該引線輸出低電平;訪問接口時則輸出高電平。

7.1.2 80X86的發展過程

   1.從8086/88到80186/188

           80186/188的設計思想主要是通過提高集成度來減少構成微型機的配套芯片。

   2. 80286微處理器

           80286在指令操作碼上與8086、80186向上兼容,具有實地址模式和保護模式兩種運行方式。

   ①80286的內部寄存器只有16位,且外部數據總線也是16位,故只能進行16位的操作。

  ②其外部地址總線為24條,因此它最大的內存尋址空間為16MB。

  ③由于其描述符的8個字節未能充分利用,故最大的虛擬地址空間只有1GB。

  3. 80386微處理器

   現在看起來，80386存在的主要問題是：

      ①為提高速度，需外接高速緩沖存貯器(Cache)。有關高速緩存的問題，我們在此僅做最簡單的概念上的介紹。

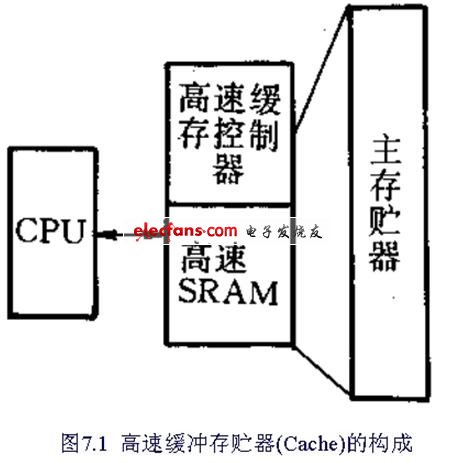

   具有高速緩存的存貯器系統結構如圖71所示。它由3大部分組成：

   ·高速緩存——位于CPU和大容量存貯器(DRAM)之間的一種高速靜態存貯器(SRAM)；

   ·主存貯器——微型計算機中大容量的慢速存貯器；

   ·高速緩存控制器——控制高速緩存工作的電路。

Cache的廣泛應用主要取決于微型計算機工作時的兩種特殊性能：    ·

1.程序具有高度的重復性。程序和變量具有訪問的局部性。

2.為提高性能需外接數字協處理器80387。

4. 80486處理器

從結構上看，80486是將80386微處理器及與其配套芯片集成在一塊芯片上。具體地說，80486芯片中集成了80386處理器、80387數字協處理器、8KB的高速 緩存(Cache),以及支持構成多微處理器的硬件。

5. Pentium處理器

有人將開始開發出來的Pentium處理器產品稱為80586，而將后來的Pentium稱作80686等，也有人把后來開發出來的產品叫做多能Pentium 或高能Pentium。Pentium在80486的基礎上又有新的改進，從下一節開始，我們將簡要介紹Pentium100。
