7.2.1 Pentium100的引線

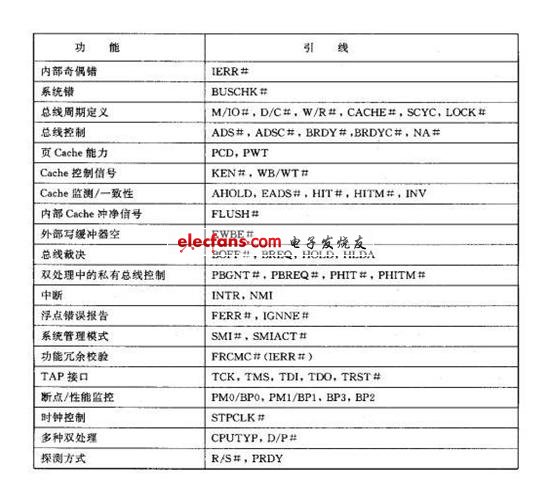

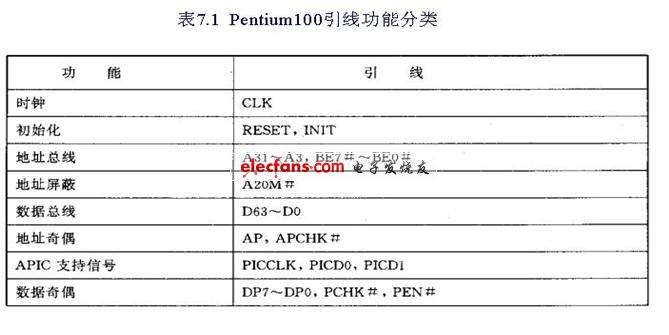

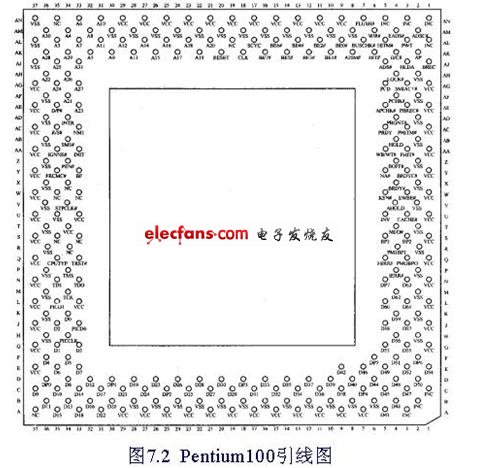

 Pentium100處理器是有296條引線PGA封裝的處理器，其頂視圖如圖72所示。由于篇幅所限，這里不再對Pentium100的引線進行逐一詳細說明，僅將其

引線按功能分類列于表71上。讀者從表71中可以看到Pentium100引線的主要功能。

從上述Pentium100引線中我們可以看到，它的引線包括：


  ①地址線A31~A3加上BE0＃~BE7＃，可以實現的物理地址空間為232,即4GB。

  ②數據線D0~D63共有64條數據線，可以實現多達64位的數據操作。

  ③控制信號線共71條。

  ④與先進的可編程中斷控制(APIC)有關的信號，共有3條引線。

  ⑤與時鐘有關的時鐘控制信號有3條。

  ⑥ 雙處理器私有接口線有4條。

  ⑦ VCC電源引線有53條。

  ⑧ 地線有53條。

  ⑨ 尚有16條空引腳，為以后新開發的Pentium提供了備用引

7.2.2 Pentium100的內部寄存器

   Pentium100的與我們應用有關的寄存器有8類。

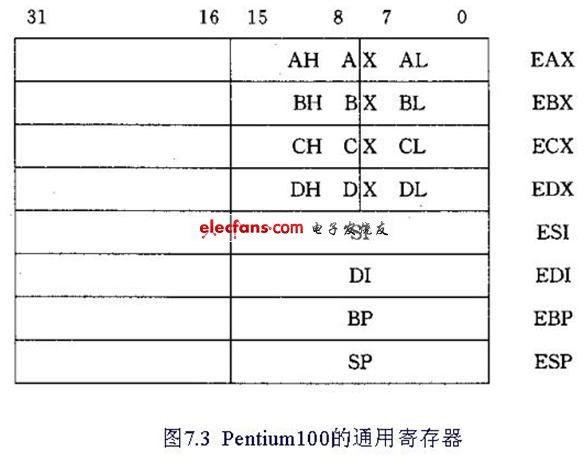

   1. 通用寄存器

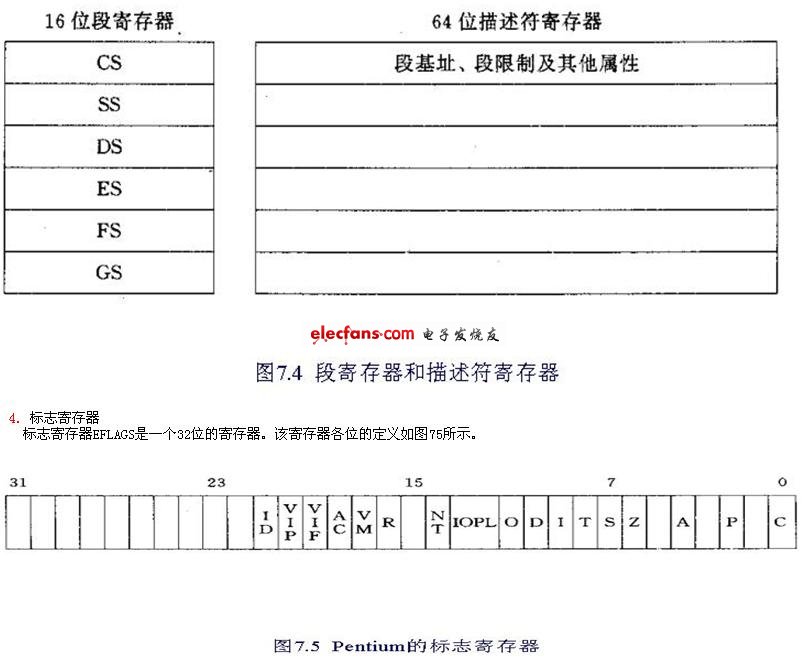

   2. 段寄存器和描述符寄存器
   3. 指令指針寄存器

以下3位標志是Pentium所獨有的：
VIF為虛擬中斷標志。
VIP為虛擬中斷掛起標志。
ID為鑒別標志，該標志用以指示Pentium處理器是否支持CPUID指令。

  5. 控制寄存器

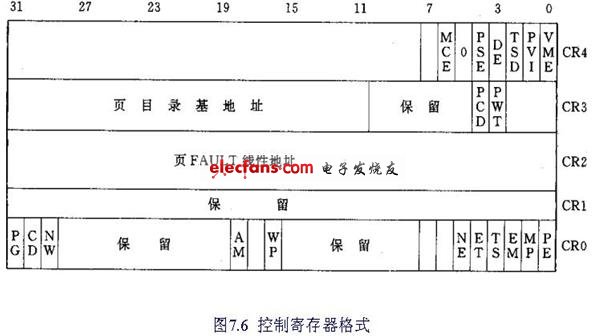

   Pentium處理器的控制寄存器包括5個32位的寄存器，如圖7.6所示。圖76所示的控制寄存器CR0~CR4是Pentium處理器的；而 CR0~CR3這4

個寄存器是80486的?？梢奝entium與80486相比，只多了一個CR4。但與80386相比，差別就多了，不再說明。

   (1) CR0
   CR0中包括控制整個系統的條件標志。在此只簡單地給出它們的名稱：
   PE為保護允許位。
   MP為監視協處理器位。
   EM為仿真協處理器位。
   TS為任務轉換位。
   ET為協處理器類型位。
   NE為數學運算錯位。
   WP為寫保護位。

AM為對齊標志位。
NW為不透寫位。
CD為Cache不允許位。
PG為頁式管理允許位。

 (2)CR1
   CR1是Intel公司為將來的處理器保留的。
   (3)CR2
   CR2存放引起頁錯誤(FAULT)的線性地址。
   (4) CR3
   CR3為處理器提供當前任務的頁目錄基地址。
   (5)CR4
   CR4僅為Pentium處理器所有。
   VME為虛擬中斷允許位。
   PVI為保護模式下的中斷允許位。
   TSD為時間標記計數器讀允許位。
   DE為I/O斷點允許位。
   PSE是以4MB為一頁的允許位。
   MCE為機器校驗異常允許位。

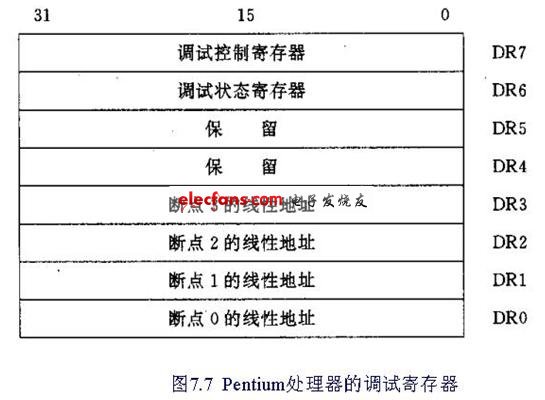

   6. 調試寄存器

   顧名思義，486及Pentium內部有8個32位專門用作調試的寄存器，
   如圖77所示。

其中DR0~DR3為4個斷點寄存器，用于存放相應斷點的線性地址。
   DR4和DR5是Intel公司保留備用的。
   DR6為調試狀態寄存器，其中某些位的狀態用來指示調試異常發生的原因，以便調
   試異常處理程序?qū)λ鼈冞M(jìn)行分析、判斷，進行相應的處理。
   DR7為調試控制寄存器。

   7. 測試寄存器

   測試寄存器TR3~TR5用于Cache的測試。
   測試寄存器TR6~TR7用于頁面管理測試。它們的細節本書不做說明。

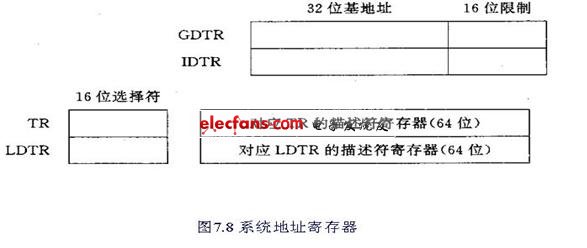

   8. 系統地址寄存器

   系統地址寄存器只用于保護模

GDTR為全局描述符表寄存器。
IDTR為中斷描述符表寄存器。
LDTR為局部描述表寄存器。
TR為任務寄存器。
