7.3.1 特權級

   在8086的系統中，由于系統程序和用戶程序是放在一起的,同屬一個級別，因此用戶程序運行中就有可能破壞系統程序。這是早期80X86CPU一個重要的缺陷。

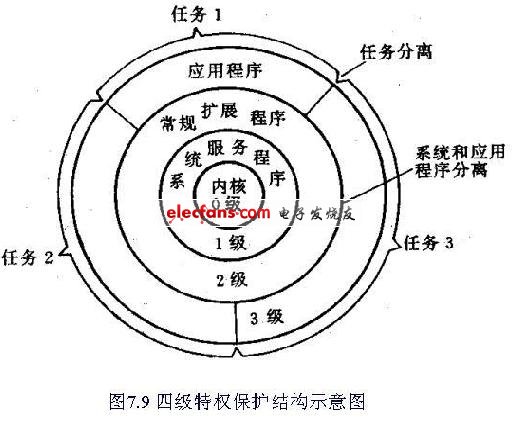

自從80286以后，逐步發展并完善了保護模式的功能，使系統的特權級為四級，如圖7.9所示。

7.3.2 描述符


1 .選擇符

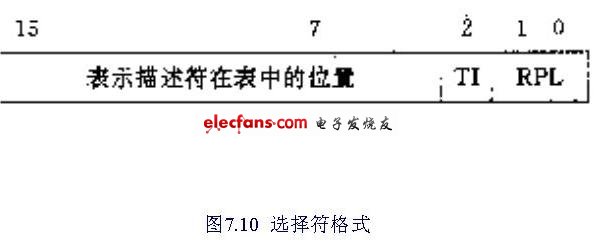

 選擇符的格式如圖7.10所示。

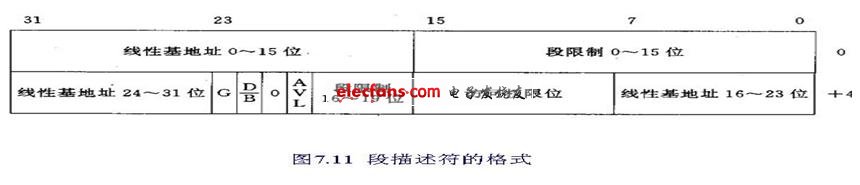

2. 段描述符    從80386開始，段描述符均由8個字節(64位)構成，其格式如圖7.11所示。 由圖711可以看到段描述符的構成：    ①線性基地址(32位)用來指示某段的起始地址。    ②段限制(20位)用來限制一段的最大長度。    ③G位用于定義段限制所使用的單位。    ④ D/B位對于不同類型的段，有不同解釋：       對于代碼段，D=1為32位操作；D=0為16位操作。       對于堆棧段，B=1為32位操作；B=0為16位操作。       對于數據段，B=1為32位操作；B=0為兼容80286。    ⑤AVL位為系統軟件所利用。    ⑥訪問權限各位如圖712所示。  訪問權限規定了段描述符所定義段的屬性。 例如，P位規定該段是否存在；DPL兩位編碼用來規定特權級；S=1表示代碼段或?qū)儆跀?shù)據類段，S=0則表示該描述符為系統描述符；E=1表示代碼段，E=0表示數據類段。        ED/C和W/R對數據類段和代碼段具有不同含義：       (a)對于代碼段    C=1為一致性代碼段；C=0表示非一致性代碼段。    R=1表示可讀代碼段；R=0表示只能執行不可讀的代碼段。       (b) 對數據類段    ED=0表示偏移值必須小于或等于段限制。    ED=1表示偏移值大于段限制。    W=0表示該段不可寫；W=1表示可寫。   3.系統描述符    系統描述符用于描述系統中的每個任務的任務狀態段(TSS)的屬性或局部描述符表的屬性。由系統描述符中TYPE字段的編碼來表征該系統描述符是屬于什么描述符的。    (1)系統描述符的格式    系統描述符的格式如圖7.13所示。  系統描述符中，有許多項與前面的段描述符的定義是一樣的，這里不再重復。    圖7.13中，系統描述符的P位指示系統描述符是否有效：P=1為有效；P=0為無效。DPL利用兩位編碼表示系統描述符的訪問特權級0~3。    TYPE的編碼用來表示不同的系統描述符，其中：    0001 表示為可用的80286TSS描述符    0010 表示為局部描述符表LDT的描述符    0011 表示為處于忙狀態80286TSS描述符    1001 表示為可用TSS描述符

1011 表示處于忙狀態的TSS描述符 0000 1000 1010 1100 剩余的TYPE類型編碼是留給中斷與異常情況的。

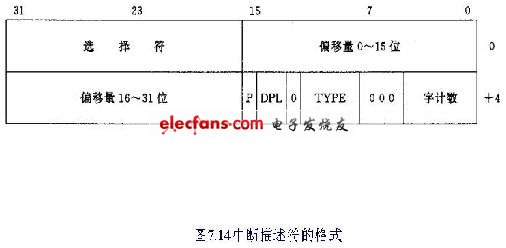

(2)中斷描述符 中斷描述符中，與前相同部分不再說明。

               選擇符：中斷響應過程中利用選擇符可以得到中斷服務程序的描述符。由其線性基地址再加上中斷描述符的偏移量，便 可獲得中斷服務程序的入口地址。

偏移量：為32位，與線性基地址一起決定中斷服務程序的入口地址。偏移量對任務門是無效的。

TYPE的編碼在中斷描述符中的定義如下：

   0100 表示為80286調用門
   0101 表示為任務門
   0110 表示為80286調用門
   0111 表示為80286異常門
   1100 表示為80386以上調用門
   1110 表示為80386以上中斷門
   1110 表示為80386以上異常門
