7.4.1 實地址模式

   1. 實地址模式的進入

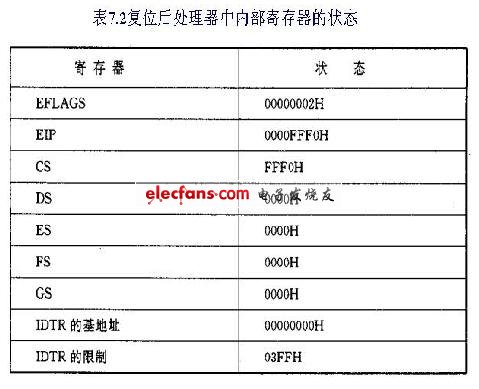

   在處理器復位后，處理器內部的CR0的PE位為0，表示此時處理器工作在實地址模式。同時，復位后的處理器的內部寄存器狀態如表7.2所示。


 2. 實地址模式下段的概念

   在實地址模式下，段的概念與前面8088所述是一樣的。在那里，內存被分成段來進行管理，每段的長度限定為64KB。

   在8088中，物理地址為:物理地址=段寄存器的內容×16+偏移量

7.4.2 保護模式

   1. 保護模式下內存的分段管理

   由選擇符的高13位作為偏移量，再以CPU內部事先初始化好的GDTR中32位基地址為基，可以獲得相應的描述符。由描述符中的線性基地址決定了段的基.再利用指令(或

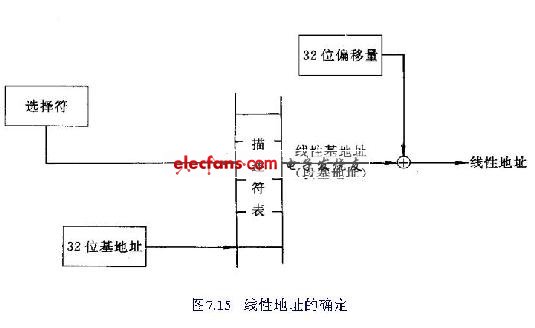

其他方式)給出的偏移量，便可以得到線性地址，即:線性地址=段線性基地址+偏移量，這種獲得線性地址的過程可用圖7.15來描述。

 在分段管理情況下，通過上述過程所獲得的線性地址就是實際的物理地址，即:物理地址=線性地址

   2. 保護模式下內存的分頁管理

   (1)頁表
   (2)頁目錄

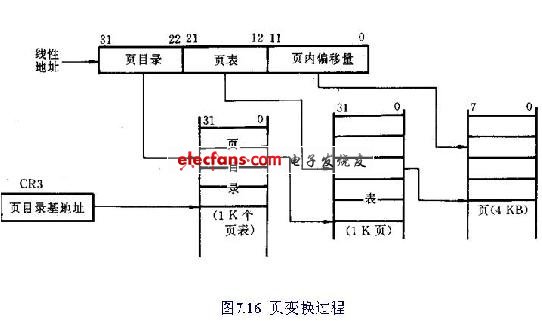

   (3)頁變換過程

7.4.3  虛擬8086模式

虛擬8086模式是為了運行16位的8086程序而設置的。它可以在保護模式和虛擬8086模式間重復而迅速地相互切換。有了虛擬8086模式就可以使Pentium、80486、80386程

序與8086、80186、80286的大量的16位軟件并行運行。在虛擬8086模式下，各任務可以運行在不同的操作系統之下，而在實地址模式下，整個CPU只能工作在一種模式。


7.4.4 系統管理模式

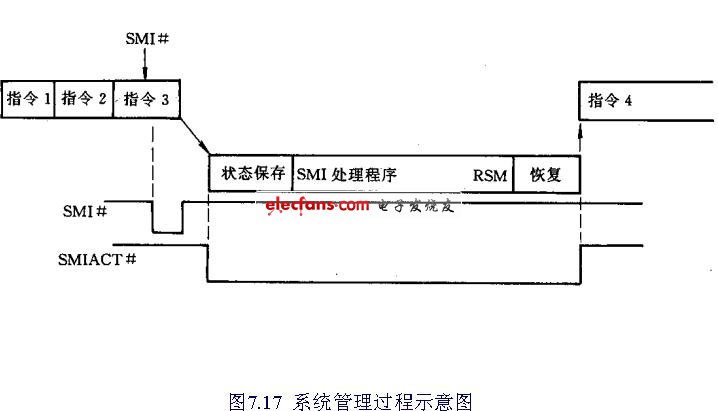

   系統管理通過Pentium上的SMI＃(輸入信號進行請求，其過程如下：

    ①使SMI＃為低電平，進行系統管理請求。

   ②等待總線周期完成，CPU送出SMIACT＃信號，對SMI＃請求做出響應。

   ③CPU保存狀態到SMRAM；產生SMBASE+0FFFFH啟動地址。加電或復位后SMBASE=30000H。

   ④CPU轉向SMM(系統管理模式)環境下執行程序。

   ⑤CPU跳到SMBASE+8000H,執行SMI處理程序，完成系統管理功能。

   ⑥執行返回指令RSM，返回請求前的狀態。
