7.7.1 控制轉移的分類

   在一個任務中進行控制轉移有以下3種情況：

   (1) 段內轉移，段內轉移不訪問描述符，不改變特權級，使用JMP/CALL/RET指令，實現段內控制轉移。

  (2)同一特權級內的段間轉移，在同一特權級內的段間轉移又可分成如下3種情況：

      ①訪問代碼段描述符的長轉移指令JMP/CALL/RET和NT位=0時的IRET指令；
       ②訪問調用門的長轉移JMP/CALL指令；
       ③訪問中斷/陷阱門的INTn指令，外部中斷和異常中斷。

  (3)特權級間的段間轉移，特權級間的段間轉移也有以下3種情況：

      ①訪問調用門的長CALL指令；
       ②訪問中斷/陷阱的INT指令，外部中斷和異常中斷。

7.7.2任務內的控制轉移

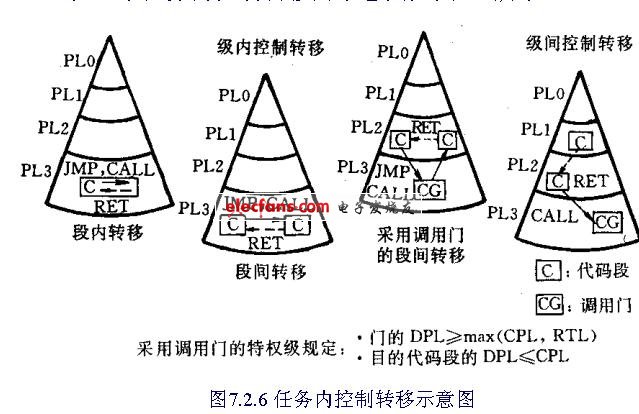

在一個任務內控制轉移的示意圖如圖7.26所示。

 1. 段內轉移

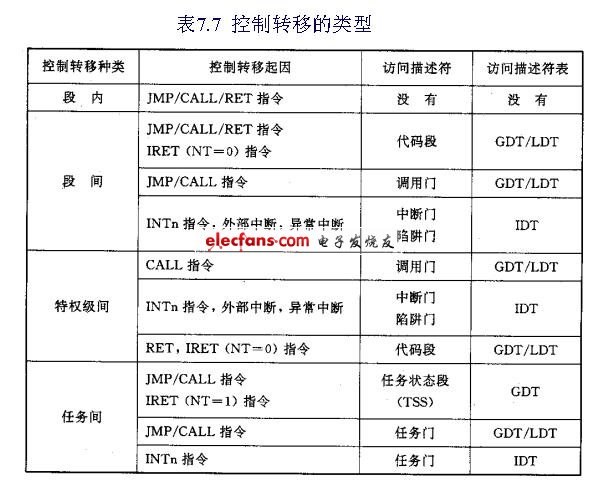

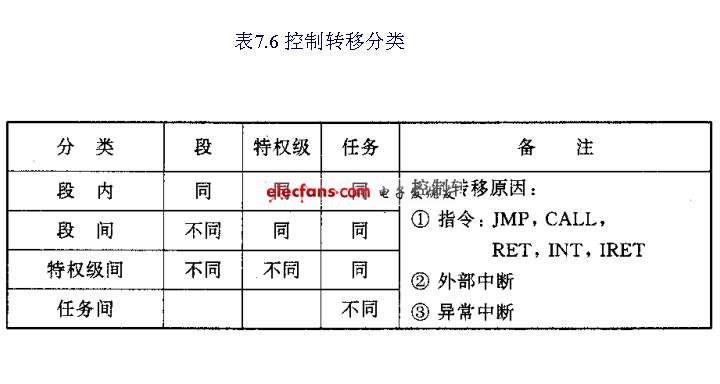

從表7.6和7.7可以看到，最簡單的一種情況就是段內轉移。因為在轉移前后，段、特權級等均不改變，故只要利用JMP或CALL指令即可實現，例如：

   JMP NEARPTRTABLE［EBX］ ；段內轉移
   JMP WORDPTR［BX］ ；16位操作的段內轉移
   JMP DWORDPTR［EBX］ ；32位操作的段內轉移

 如前所述，段內轉移不改變CS，只改變了IP或EIP。

 2. 段間直接控制轉移(同一個特權級內)

   由描述符所提供的段基地址及由指令給出的偏移地址共同決定轉移或調用子程序的入口地址，即入口地址=段基地址+偏移量

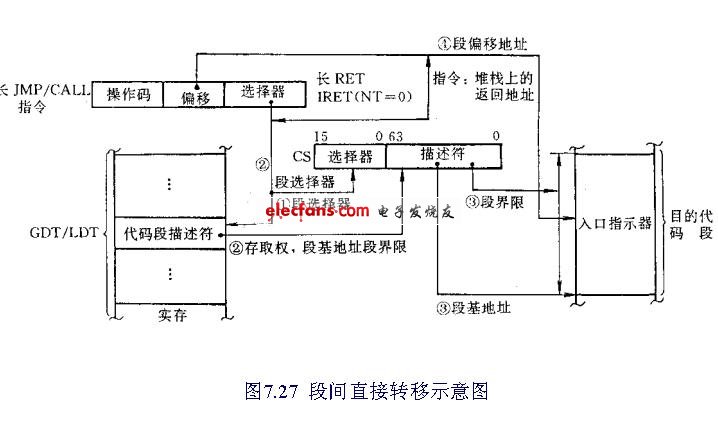

   上述過程可由圖7.27來表示。

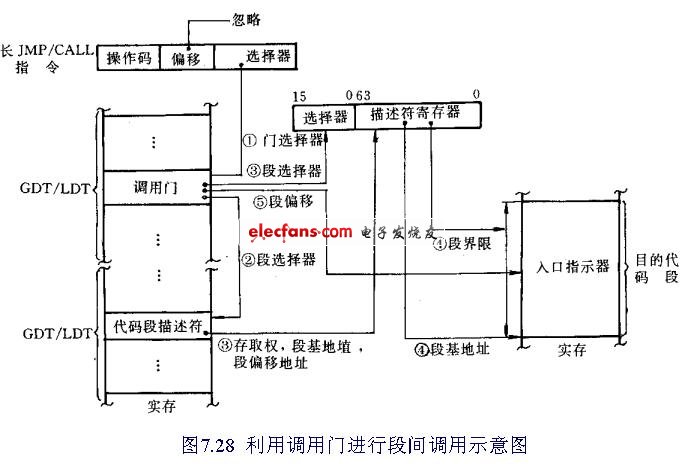

3. 利用調用門進行段間的間接控制轉移(不同特權級之間或同一特權級內)在用CALL指令訪問調用門時，當門內目的選擇器所指定的代碼段的描述

   符的DPL≤CPL關系成立時，才能轉移。

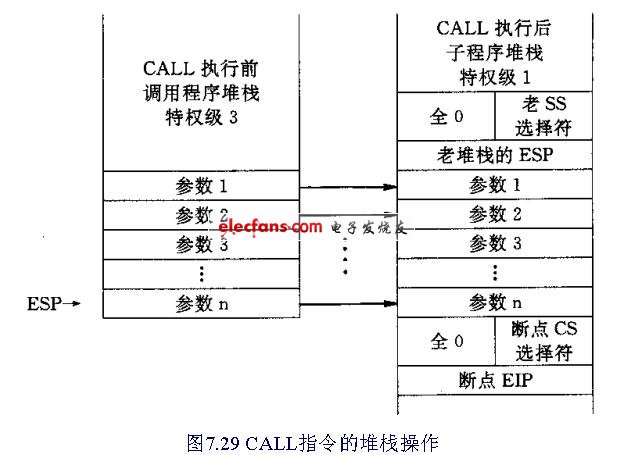

4. 調用門的堆棧處理

  CALL指令的執行過程如下：

  ①將調用程序低特權級堆棧段的選擇符進行0擴展，變?yōu)?2位并壓入轉移的目的堆棧。

  ②將調用程序低特權級堆棧段的ESP壓入新棧，即轉移的目的堆棧。

  ③將調用門中字數域所指定的參數從調用者堆棧拷貝到轉移的目的堆棧。

  ④將調用處的斷點CS選擇符進行0擴展，變?yōu)?2位并壓入新堆棧。

  ⑤將斷點的EIP壓入堆棧。
