本章概述:
輸入和輸出是指微型機與外界之間的信息交換,即通信。微型機與外界的通信,是通過輸入輸出設備進行的, 它是計算機的重要組成部分。
中斷是指計算機的CPU暫時中止正在執行的主程序,而轉去執行請求中斷的那個外設或事件的中斷服務程序, 待處理完后又返回到被中止了的程序這樣一個過程。
8086可以處理256種中斷,用中斷類型碼來區分每一種中斷。這些中斷源可以是硬件,也可以是軟件;有的來自CPU內部,有的來自外圍芯片。
直接內存?zhèn)魉?DMA),是硬件控制外設與內存直接進行交換,而不通過CPU進行傳送。
第一節 微型機輸入與輸出
輸入/輸出是指CPU與外部設備之間的信息交換(或稱"通訊")。外部設備包括輸入設備(如鍵盤、鼠標、模/數轉換器等)、輸出設備(如顯示器、打印機、磁盤、數/模轉換器等)。外部設備簡稱"外設"。
外設的種類繁多,可以是機械式、電子式或光、磁等形式。外設輸入或輸出的信息類型也不同,可以有數字量、模擬量(電壓或電流)、開關量。而且傳送信息的速度差異也很大。因此,外設一般不能直接與系統總線連接,應通過"接口電路"與系統總線連接。接口電路的一般功能有:
1.進行地址譯碼,以實現CPU與某一指定設備通訊。
2.對傳送數據提供緩沖,以便使快速CPU與慢速外設速度匹配。
3.信息交換,使CPU與外設信息的格式、電平一致。
4.提供數據傳送的狀態協調,如設備準備好、設備忙等。
5.提供時序控制,以滿足各種外設對時序的要求。
目前,接口電路已標準化、產品化、系列化,稱為"接口芯片"。某些接口電路的工作情況還可由程序設定或改變,稱為"可編程"接口芯片。
1.1輸入輸出的尋址方式
在Windows 9.X系統中,可以對接口電路使用的端口地址資源、中斷號資源、DMA通道號資源進行自動分配,這種特性稱為"即插即用(PnP: Plug And Play)"。獲得即插即用特性的條件是:硬件本身支持即插即用,即插即用BIOS、即插即用操作系統。
在一般的硬件設計中,可以使用"地址開關(SW:Switch)"或"跳線器(JP:Jumper)"來選擇硬件使用的端口地址(和/或IRQ、DMA)。
1.1.1CPU與外設的接口信息

1.數據信息
2.狀態信息
3.控制信息
(1) 數據信息
數據信息可以是數字量、模擬量、開關量。鍵盤等外設輸入的是數字量。
CPU只能處理數字量,溫度、壓力、速度等模擬量需要經"變送器"轉換為電壓或電流,再經"模/數轉換器"轉換為數字量,才能被處理。CPU的輸出也必須經過"數/模轉換器"轉換為模擬電壓/電流才能控制某些外部設備。
開關量表示外設開關的狀態(分、合).用一位二進制可以表示一個開關的狀態,如1=合、0=分。
(2) 狀態信息
狀態信息表示外設的工作狀態,如:
"準備好(Ready)":外設已把傳送給CPU的數據準備好,CPU可以讀取。
"忙(Busy)":外設目前正忙,不能接收來自CPU的數據。
(3) 控制命令
控制命令是CPU傳送給外設的,如啟動/停止外設等。
1.1.2 接口電路
接口電路:

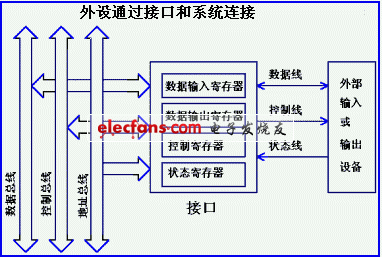

CPU與外設間的數據,狀態,控制信息,均經過接口電路轉達.一般說來,在接口電路中設計一組寄存器(稱為I/O"端口"port)用于存放控制命令,狀態,數據,分別稱為控制寄存器(或控制端口)、狀態寄存器(或狀態端口)、數據寄存器(或數據端口).如上圖中各端口的作用為:
| 端口1 | 數據端口 | (數據寄存器) |
|---|---|---|
| 端口2 | 狀態端口 | (狀態寄存器) |
| 端口3 | 控制端口 | (控制寄存器) |
(1)數據端口(數據寄存器)
CPU與外設間可進行雙向數據傳輸,因此,數據端口有兩種:數據輸入端口(數據輸入寄存器),數據輸出端口(數據輸出寄存器).
輸出:CPU使用OUT指令把數據送至數據輸出端口,數據輸出端口把數據送給外設。
輸入:外設把其數據送至數據輸入端口,CPU使用IN指令從數據輸入端口讀得數據。
數據端口在CPU與外設之間起著緩沖和寄存數據的作用。
(2)狀態端口(狀態寄存器)
外設把其狀態送入狀態端口,CPU使用IN指令讀入狀態端口的值,以查詢外設的狀態。
外設的狀態一般采用編碼表示,編碼值稱為外設的"狀態字"。
狀態字可以編碼為8位或16位,用一位或幾位表示外設的一種狀態,取決于狀態端口的具體設計,如,可以這樣設計:
用bit0表示外設是否已把輸入數據準備好(數據已放入數據輸入端口):
| bit0 |
![]() |
=1,準備好,CPU可以讀取 |
| =0,未準備好 |
用bit1表示外設是否可以接收新的數據(數據輸出端口是否為空):
| bit1 |
![]() |
=1,可以,數據輸出端口為空,CPU可以再輸出數據 |
| =0,外設不能接受新的數據,輸出端口還有數據 |
(3)控制端口(控制寄存器)
CPU使用OUT指令把控制命令送至外設的控制端口,外設從控制端口獲得命令。
控制命令采用編碼表示,編碼值稱為外設的"控制字"或"命令字"??刂谱挚梢跃幋a為8位或16位,用一位或幾位表示控制命令及其參數,取決于控制端口的具體設計。
結論:CPU對外設的各種操作(向外設發出控制命令、查詢外設的狀態、向外設輸出數據、從外設獲得數據),均歸結為對接口電路中各端口的讀/寫操作(IN/OUT指令)。當然,不同操作對應的IN/OUT指令的端口不同。
注意,某些設備不是通過接口電路直接連接到CPU上,而是通過接口電路直接連接到系統總線上,如下圖:
1.1.3 I/O端口地址尋址方式
3.I/O端口尋址方式
系統中的端口用"端口地址"來區分,端口地址的編碼方式有兩種:"獨立I/O編址"和"存儲器I/O統一編址"。
Intel X86系列CPU及其兼容CPU使用獨立I/O編址方式,其端口地址范圍是0000~FFFFH。存儲器的地址也包含0000~FFFFH地址范圍,使用 M/IO(8088CPU是IO/W)來區分端口和存儲器。
M/IO=1,地址信號表示存儲器地址;
M/IO=0,地址信號表示端口地址;
當CPU執行端口訪問指令I(lǐng)N/OUT時,產生M/IO=0信號。當執行存儲器訪問指令時,產生M/IO=1信號。
在某些CPU中,使用存儲器統一I/O編址。在這種編址方式中,CPU使用相同的指令訪問存儲器和I/O,僅由地址信號來區分訪問存儲器或I/O。
1.1.4 輸入/輸出指令I(lǐng)N/OUT
4.輸入/輸出指令I(lǐng)N/OUT
把端口地址放在DX寄存器中,可對該端口進行讀/寫。
IN AL,DX ;從DX端口讀入8位,放在AL寄存器中
IN AX,DX ;從DX端口讀入8位,放在AL寄存器中
;從DX+1端口讀入8位,放在AH寄存器中
OUT DX,AL ;把AL的8位值送DX端口
OUT DX,AX ;AL的值送DX端口,AH的值送DX+1端口
如果端口地址小于或等于FFH,在IN/OUT指令中可用立即數表示端口地址,如:
IN AL,42H
IN AX,42H
OUT 43H,AL
OUT 43H,AX
接口電路用端口地址(I/O地址)來區分CPU需訪問的端口。一個接口芯片可以有幾個端口,地址信號的高位譯碼后作為芯片的片選信號CS,地址信號的低位用于選擇該芯片的端口,如下圖:

在接口電路的設計中,也可把幾個端口設計為相同的端口地址,這有以下幾種情況:
(1).CPU對數據輸入端口只進行讀操作(IN),對數據輸出端口僅進行寫操作(OUT),因此,數據輸入端口和數據輸出端口可使用相同的地址,接口電路用IOR和IOW來區分。(最小模式時為RD,WR )。
與此類似,由于CPU對狀態端口只進行讀操作(IN),對控制端口僅進行寫操作(OUT),因此,狀態端口和控制端口可使用相同的地址。
(2).多個數據端口也可使用相同的端口地址,接口電路根據CPU對該端口地址訪問的先后順序確定具體的端口。
(3).多個控制端口也可使用相同的端口地址,接口電路根據CPU對該端口地址寫入的先后順序確定具體的端口。
1.1.5 微機中I/O端口地址的使用
5.微機中I/O端口地址的使用
端口地址是微機的一種重要資源,一般作如下分配:
| DMA控制器1 | 000~01FH | 8237 |
| DMA控制器2 | 0C0~0DFH | 8237 |
| 中斷控制器 1 | 020~03FH | 8259 |
| 中斷控制器 2 | 0A0~0BFH | 8259 |
| 定時/計數器 | 040~05FH | 8253 |
| 鍵盤控制器 | 060~06FH | 8042 |
| RT/CMOS | 070~07FH | 1287 |
| 數學協處理器 | 0F0~0FFH | 8087 |
| 并行接口1 | 370~37FH | LPT1,PRN |
| 并行接口2 | 270~27FH | LPT2 |
| 串行接口 1 | 3F8~3FFH | COM1 |
| 串行接口 2 | 2F8~2FFH | COM2 |
| 顯示接口 | 3C0~3CFH | CRT |
| 硬盤接口 | 1F0~1FFH | HDD |
| 軟盤接口 | 3F0~3F7H | FDD |
在使用和設計接口電路時,應遵循如下原則:
?、俜彩且驯幌到y(tǒng)使用的端口地址,如上表的地址,不能作為它用。
?、诜彩潜幌到y(tǒng)聲明為保留(reserved)的地址,盡量不要作為它用,否則,可能與其它或未來的產品不兼容。
1.2 輸入輸出傳送方式
輸入/輸出方式是指CPU與外設傳送數據的方式,重點討論:
?、俑鞣N輸入/輸出方式的執行過程。
?、诮涌陔娐酚布?dòng)作與CPU軟件的關系(已知硬件動作要求,設計出對應的軟件,或已知軟件,分析在該軟件控制下的硬件動作情況).
?、劢涌陔娐返脑O(shè)計。
1.2.1 傳送方式
1、 程序方式
在程序控制下進行外設的信息傳送。通常的方法是在程序中安排一段有IN/OUT指令和其他指令組成的程序段,用來控制外設的工作。根據外設的特點,可以采用無條件傳送方式或條件傳送方式(查詢方式).
(1)無條件傳送方式
無條件傳送時指:不查詢外設的狀態,認為外設已經準備就緒,直接與外設傳送數據。
外設準備就緒是指:對于輸入設備,它已經把數據放入接口電路的數據輸入端口(數據輸入寄存器),CPU可以讀??;對于輸出設備,它已經準備好接收數據(接口電路的數據輸出寄存器已空),CPU可以向它輸出數據。
由于不查詢外設狀態,接口電路不需要狀態寄存器,只需要數據輸入寄存器和數據輸出寄存器。 要求數據輸入寄存器僅在CPU讀(IN指令)該寄存器時才送出數據,因此,應使用三態緩沖器設計數據輸入寄存器。 CPU把數據輸出至數據輸出寄存器后,數據輸出寄存器應保持該數據,直到CPU向其送入新的數據,因此,應使用鎖存器設計數據輸出寄存器。
三態緩沖器的工作情況:
當STB=0,選通,緩沖器輸出Do=輸入Di。
當STB=1,無論Di如何變化,緩沖器輸出Do懸空。
鎖存器的工作情況:
當LATCH=1,鎖存器輸出Do=輸入Di。
當LATCH由1到0跳變,輸入Di被鎖存。
當LATCH=0,無論Di如何變化,鎖存器輸出Do維持不變。
無條件傳送方式的輸入接口電路:
外設把數據送到三態緩沖器,CPU執行IN指令從三態緩沖器中讀得外設的數據。
IN AL,Addr
CPU執行IN指令時RD=0,IO/M=1(8088CPU為IO/M,8086CPU為M/IO),地址總線A7~A0上出現地址Adrr。地址信號經地址譯碼器后輸出高電平,與非門輸出EN=0,選通三態緩沖器,三態緩沖器把其存放的數據送出至數據總線D7~D0,從而CPU的AL獲得該數據。
無條件傳送方式的輸出接口電路:
CPU執行OUT指令把數據送到鎖存器,鎖存器把數據送給外設。
OUT Addr,AL
CPU執行OUT指令時,WR =0,IO/M =1,地址總線A7~A0上出現地址Addr,數據總線D7~D0上出現AL的值。地址信號經地址譯碼器后輸出高電平,它與IO/M 、WR 一起使與非門輸出STB=0,把數據總線D7~D0上出現的數據(AL的值)鎖存到鎖存器中,外設從鎖存器獲得該數據。
例、打印機字體設置和步進電機控制。在打印機上,有一組DIP開關,用于設置字體、國別等,程序使用IN指令讀入DIP開關的狀態,從而獲得這些設置。在打印時,程序控制步進電機的正轉/反轉,從而控制字車的左、右行進。
START:MOV DX, DATA_PORT ; 端口地址
MOV AL, 03H ; AB相加電
OUT DX, AL
CALL DELAY ; 延時子程序
MOV AL, 06H ; BC相加電
OUT DX, AL
CALL DELAY
MOV AL, 0CH ; CD相加電
OUT DX, AL
CALL DELAY
MOV AL, 09H ; DA相加電
OUT DX, AL
CAL DELAY
JMP START
讀入DIP開關的狀態:
MOV DX, DATA_PORT
IN AL, DX
(2) 查詢方式(條件傳送方式)
CPU從接口電路的狀態寄存器讀取外設的狀態,當外設準備好,則與外設傳送數據,否則,應繼續查詢狀態。
由此可見,查詢式傳送的接口電路除了需要數據端口外,還需要狀態端口。
(1)、查詢式輸入的接口電路
設狀態寄存器的端口地址為STATUS_PORT,數據輸出寄存器的端口地址為DATA_PORT。狀態寄存器的D6=0表示輸出設備可以接收數據(準備好,不"忙",數據鎖存器為"空"),D6=1表示輸出設備"忙"。則查詢式輸出的程序?yàn)椋?br />
POLL:IN AL,STATUS_PORT ;讀狀態
TEST AL, 40H ; 忙?
JNZ POLL ; D6(BUSY)=1,輸出設備忙
MOV AL,STORE(數據)
OUT DATA_PORT,AL ; 輸出數據
結合查詢式輸出的程序,分析查詢式輸出接口電路的動作情況:
"IN AL,STATUS_PORT"指令產生的信號為:RD=0、IO/M=1、地址總線上出現的信號為STATUS_PORT,地址譯碼輸出Y1=1,與非門1=0,選通狀態寄存器,狀態寄存器把D觸發器輸出(反應輸出設備狀態)送至數據總線,從而在AL中獲得輸入設備的狀態(D6位).D6(BUSY)=0,表示輸出設備不忙,CPU可向其輸出數據。D6(BUSY)=1,表示輸出設備忙,CPU不能向其輸出數據。
當輸出設備不忙(BUSY=0),CPU用指令"OUT DATA_PORT,AL"向其輸出數據,該令產生的信號為:WR=0、IO/M=1、地址總線上出現的信號為DATA_PORT,數據總線上出現數據(AL的值)。端口譯碼輸出Y2=1,選通數據輸出寄存器,把AL的值保存在鎖存器中。同時,D觸發器被置1,產生OBF信號(輸出緩沖器滿,Output Buffer Full),它一方面通知輸出設備,鎖存器中已有數據,另方面給出輸出設備忙的信號。
1.2.2 中斷傳送方式
2.中斷傳送方式
使用查詢方式時,CPU讀取狀態寄存器并檢測狀態字,如設備未準備好,CPU不斷地查詢(讀取狀態寄存器并檢測狀態字),浪費了大量CPU時間,CPU的利用率低。
使用中斷方式,CPU不查詢?cè)O(shè)備狀態,當設備準備好時,主動向CPU提出中斷請求,CPU響應中斷后,在中斷處理程序中與設備交換信息。如果設備未準備好,CPU可以執行其他程序,大大提高了CPU的利用率。
在每條指令執行完后,CPU均可響應中斷,因此,當設備準備好時,CPU可以及時與設備交換信息,大大提高了CPU對設備響應的實時性。
因此,中斷方式被廣泛使用。

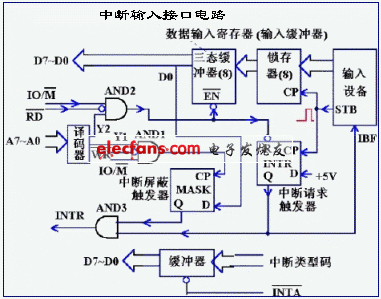

中斷方式輸入的接口電路:
中斷方式輸入的接口電路除了必須的輸入鎖存器和三態緩沖器外,還必須包含產生中斷請求信號(INTR)的電路,當CPU響應中斷請求后,接口電路應撤消中斷請求。另外,在應用中,通常需要禁止某設備申請中斷,因此,一般還要設計一個中斷屏蔽觸發器(MASK),當中斷屏蔽觸發器置1時,允許該設備申請中斷,否則禁止該設備申請中斷。第三,CPU響應中斷后,發出INTA 信號,接口電路收到該信號后,應送出中斷類型碼。中斷類型碼標識該接口電路對應的輸入設備。

該接口電路的工作原理是:
當輸入設備準備好一個數據供輸入時,它發出一個選通信號STB,該信號一方面把數據打入鎖存器,另方面使中斷請求觸發器INTR置1。如果允許該接口電路發出中斷申請,中斷屏蔽觸發器MASK為1(Q=1),則接口電路發出中斷請求信號INTR。
CPU收到中斷請求信號后,如果CPU內部允許中斷(標志寄存器中IF位=1),CPU在執行完當前指令后,響應中斷。中斷響應信號INTA選通緩沖器,送出中斷類型碼。CPU根據中斷類型碼進入相應的中斷處理程序。
在中斷處理程序中,CPU執行輸入指令(IN),讀取輸入寄存器中的數據。IN指令產生的信號為:RD=0、地址總線上出現的信號為輸入寄存器的地址,地址經譯碼后的輸出Y2與RD,IO/M一起,選通輸入寄存器,把輸入數據送到數據總線,AL寄存器獲得該數據。輸入指令同時對中斷請求寄存器INTR復位。
在該接口電路中,以下指令使接口電路允許請求中斷(置MASK=1):
MOV AL,01H ;D0至MASK的D輸入端
OUT DX,AL ;DX的值使譯碼器輸出Y1=1
1.2.3 直接存儲器存取方式(DMA)
3.直接存儲器存取方式(DMA)
中斷傳送方式提高了CPU利用率和系統工作的實時性,但它通過中斷處理程序完成數據的輸入/輸出,在中斷處理程序中,要保存段點、保護現場,需要較多指令,因而傳送一次數據需要較長時間,這對于高速外設及成組數據交換(如磁盤與內存間的數據交換)速度顯得太慢了。
DMA方式(Direct Memory Access)由DMA控制器(DMAC,典型芯片是Intel 8237A)控制外設與內存直接進行數據交換,不經過CPU,從而大大加快了傳送速度。
