第二節 中斷及中斷系統

2.1　中斷的概念　
1、 中斷與中斷系統

　　"中斷（Interrupt）"是一種操作，它使CPU中止正在執行的程序，而轉入稱為"中斷處理程序（Interrupt Handler）"（或稱中斷服務程序Interrupt Service，或稱中斷例程Interrupt Routine）的程序。當中斷處理程序執行完后，CPU接著執行被中斷的程序（相對于中斷處理程序來說，被中斷的程序稱為主程序）。

　　為了實現中斷功能而設置的硬件和軟件系統稱為中斷系統。

2、 中斷源

　　引起中斷的原因或發出中斷請求的來源，稱為中斷源，通常中斷源有以下幾種：
　?。?） 通用的I/O設備。如鍵盤、打印機等。
　?。?） 數據通道中斷源。如磁盤、磁帶、光盤等設備。
　?。?） 實時時種（RTC）。
　?。?） 故障源。如電源掉電、存儲器出錯、運算溢出等。
　?。?） 軟件設置的中斷源。如中斷指令I(lǐng)NT產生的中斷。
　　（6） 為調試程序而設置的中斷源。如斷點中斷、單步中斷。

　　根據中斷源的性質，可以分為硬件中斷和軟件中斷。硬件中斷源產生一個硬件請求信號，該信號連接到CPU的INTR或NMI引腳，使CPU執行中斷處理。硬件中斷又稱為外部中斷。軟件中斷源是CPU根據指令（如INT指令）或內部狀態（如運算溢出、單步標志TF）產生的中斷又稱為內部中斷。

3、 中斷的用途

?。?） 并行操作。有了中斷功能后，CPU可以與多個外設并行工作。
　　CPU在啟動某外設后，不必等待該外設，而可以繼續執行主程序，這樣，CPU與外設并行工作。如果CPU在主程序中啟動了另一個外設，則CPU與多個外設并行工作。
　　當某外設準備好后，主動向CPU發出中斷請求，CPU在中斷處理程序中對該外設進行處理。中斷處理執行完后，CPU又返回主程序執行。
　（2） 實時處理。
　　實時處理即及時處理（在規定的時間內處理）。有了中斷功能后，當外設需要CPU處理時，向CPU發出中斷請求，CPU立即響應中斷，使該請求被立即處理，提高了系統的實時性。
　　在程序查詢方式下，不能保證實時性。因?yàn)?，?dāng)某外設需要處理時，CPU可能正在查詢其它外設。
?。?） 故障處理。
　　系統設計人員把系統中可能出現的故障的處理程序設計為中斷處理程序，當出現故障時，CPU自動轉入相應的中斷處理程序，對該故障進行處理，而不需要報告工作人員。

2.2　中斷處理過程　

二、 中斷處理過程

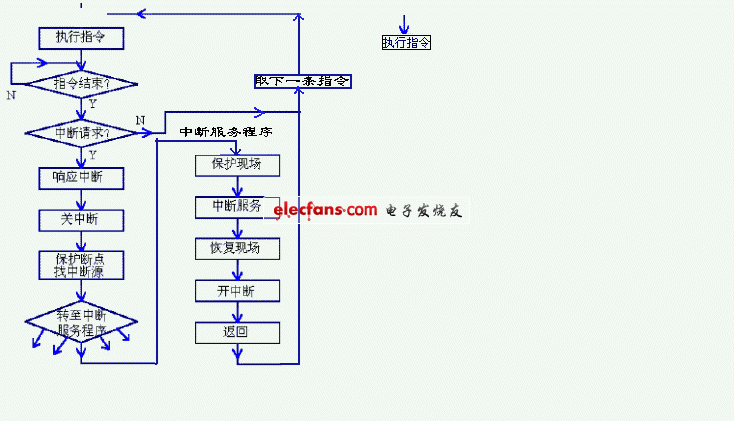

　六步：中斷請求、中斷響應、保護斷點和現場、執行中斷處理程序、恢復斷點和現場、中斷返回。



中斷處理過程是硬件和軟件相結合的過程，中斷處理程序是軟件，其余過程均為硬件動作。

1、 CPU響應中斷的條件

（1） 請求觸發器和屏蔽觸發器。
　　中斷請求信號必須一直有效，直到CPU響應中斷后才能清除，對于每一個中斷源，一般用一個"請求觸發器"來保存外設的中斷請求。
　　在多個中斷源請求中斷的情況下，為了增加控制的靈活性，在每個外設的接口電路中，設置一個"中斷屏蔽觸發器"。只有該觸發器為1時，外設的中斷請求才會被送到CPU。

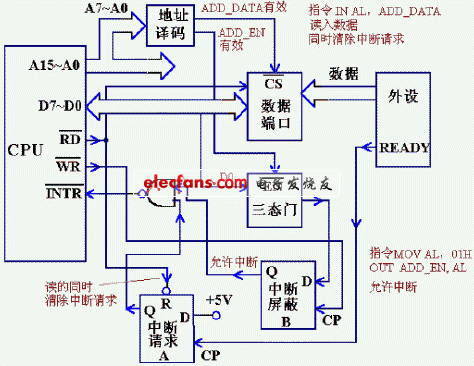

具有中斷請求觸發器和屏蔽觸發器的接口電路如圖：



注意：
　　① 中斷請求信號只能保持到CPU響應中斷，CPU響應中斷后必須清除請求信號?？梢杂肅PU的響應信號 清除中斷請求信號，或在中斷處理程序中用軟件清除中斷請求信號。上圖中，在中斷處理程序中用指令：
　　　　IN AL，ADD_DATA
清除中斷請求信號.
　　② 上圖中，中斷屏蔽觸發器為1時，外設的中斷請求才會被送到CPU。
在主程序中，用指令：
　　MOV AL，01H
　　OUT ADD_EN，AL
使中斷屏蔽觸發器為1。
　　在某些中斷控制邏輯中（如中斷控制器Intel 8259A），中斷屏蔽觸發器為0時，外設的中斷請求才會被送到CPU。

（2） CPU允許中斷
　　當CPU標志寄存器中"中斷允許標志IF"置1時，CPU才能響應INTR信號線上的請求。否則，即使INTR上有請求，CPU也不響應。
　　指令STI使IF=1，允許CPU響應INTR請求，稱為"開中斷"。
　　指令CLI使IF=0，禁止CPU響應INTR請求，稱為"關中斷"。
　　注意：NMI上的中斷請求不受IF標志的影響，當NMI上出現請求時，無論IF的值是什么，CPU均要響應NMI上的請求。
（3）在當前指令結束后，CPU響應中斷。（執行一條指令所需要的時間，稱為一個指令周期。一條指令一般包含幾個基本操作，稱為總線操作或總線通訊。一次總線操作所需的時間稱為總線周期或機器周期。8086的基本總線周期由4個T狀態組成:T1、T2、T3、T4）。即CPU在最后一個機器周期的最后一個T狀態時，可以響應中斷請求。


2、 CPU對中斷的響應

當滿足上述條件后，CPU響應中斷，執行以下任務：
（1） 發出中斷響應信號INTA（目的：獲得中斷類型碼）。
（2） 把標志寄存器的值存入堆棧。
（3） 關中斷（使標志寄存器中IF=0。目的：禁止CPU響應新的中斷請求）。同時使TF=0，禁止單步執行中斷處理程序。
（4） 保護斷點。即把下一條指令的地址（等于當前CS和IP的值）存入堆棧。（目的：中斷處理完后能接著該指令執行）。
（5） 根據中斷類型碼，從中斷向量表中獲得中斷處理程序的入口地址。
（6） 保護現場。（用PUSH指令把中斷處理程序中要改變值的寄存器的值存入堆棧）。
（7） 執行中斷處理。
（8） 恢復現場。（用POP指令從堆棧中恢復中斷處理程序中改變值的寄存器的值）。
（9） 開中斷（用STI指令使IF=1）。
（10） 中斷返回（執行IRET指令，從堆棧中取出下一條指令的地址送CS和IP，從堆棧中取出標志寄存器的值，CPU接著該指令執行）。
注意：
?、?第（1)～（5）步是CPU的硬件動作。第（6）～（10）步屬于中斷處理程序軟件。
?、?中斷處理程序中，開中斷的時機取決于具體應用。如果該中斷處理程序執行期間，不允許CPU響應其它中斷，則在中斷返回前開中斷（如上述順序）,否則在保護現場后就開中斷。

2.3　中斷的優先權

三、 中斷的優先權（優先級）

　多個設備使用中斷方式與CPU交換數據時，需解決優先級問題。CPU對中斷的優先權處理的一般原則是：
　?。?） 不同級的中斷請求同時發生時，先處理優先級高的請求。
　?。?） 當CPU正在處理低優先級中斷的過程中，又出現優先級高的請求，則CPU暫停低優先級中斷的處理， 而優先處理高優先級的中斷，當高優先級中斷處理完后，再接著處理低優先級中斷。這種情況稱為"多重中斷"或"中斷嵌套"。
　?。?） 當CPU正在處理某優先級中斷的過程中，出現優先級低的請求，則CPU在處理完該中斷后再響應新的請求。
　?。?） 中斷優先級相同的請求同時發生時，按預先規定的次序逐個處理。

CPU處理中斷優先級的方法：
　　　　　
　
　　1.軟件查詢方式 　軟件查詢方式要借助簡單的硬件電路。把多個設備的中斷請求信號相"或"作為向CPU的請求信號， 任意外設有中斷請求時，都可以向CPU發出INTR信號。


　　同時，設計一個狀態寄存器，其中每一位標識一個設備的請求情況（如，有請求時，對應位置1）。CPU在中斷處理程序中，讀入狀態寄存器的值，然后逐位檢查它們的狀態。若發現某位有中斷請求，就轉入相應的中斷處理程序。


　　設中斷優先級排列為：
　　電源故障>磁盤>磁帶>CRT>紙帶輸入>紙帶穿孔>鍵盤>打印機
　　部分軟件編程為：
　　　IN AL，INT_PORT ；中斷請求狀態寄存器
　　　TEST AL, 80H ；電源故障（bit7）優先級最高，先查詢
　　　JNZ PWZ 　　；bit7=1，出現電源故障中斷請求，
　　　　　　　　　；轉入相應的中斷處理程序
　　　TEST AL, 40H ；bit6=1表示磁盤中斷請求
　　　JNZ DISK ；轉入磁盤中斷處理程序
　　　　┆

2、 硬件優先級排隊電路
（1).鏈?zhǔn)脚抨?duì)電路-菊花鏈法

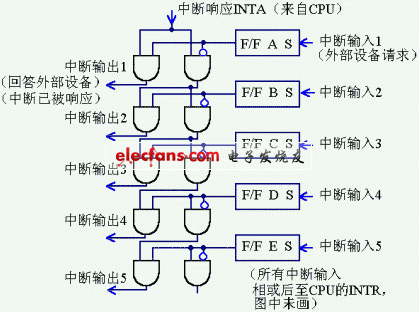

　　在每個外設對應的接口電路上連接一個邏輯電路，這些邏輯電路構成一個鏈，稱為菊花鏈。


　　當某個或幾個外設請求中斷時，優先級排隊電路設置中斷（F/F），并向CPU發出INTR信號（圖中未畫出），CPU響應中斷時發出INTA信號。INTA信號只能傳送到排隊電路的前面，因此排隊電路前面的外設獲得允許信號（圖中的中斷輸出），送出中斷類型碼。
　　排隊電路后面的外設收不到INTA信號。因此，接口在菊花鏈中的位置，決定了其優先級，越靠近排隊電路前面的外設，優先級越高。

（2)優先級編碼集成芯片

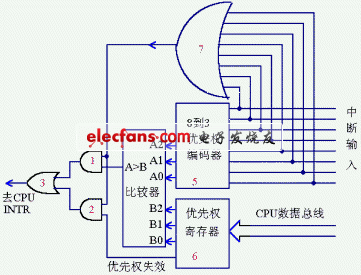

　　在微機中，典型地使用可編程中斷控制器Intel 8259管理多個外設的中斷請求。在中斷控制器內部，有一個優先權編碼排隊電路，如圖所示：

　　8條中斷輸入線的任意一條請求信號，經"8到3優先權編碼器"5產生三位二進制編碼A2A1A0，優先權最高的請求編碼為111，優先權最低的請求編碼為000。若有多個請求線同時請求，編碼器僅輸出優先權最高的編碼。
　　當CPU尚未處理任何中斷時，"優先權失效"信號為1，此時，任意請求線有請求時，均可以經“或門7”、"與門2”、“或門3”向CPU申請中斷，且該中斷的編碼經過CPU數據總線送至"優先權寄存器6"。 優先權寄存器中總是存放著當前正在處理的中斷的編碼（B2B1B0）。
　　當出現新的請求時，新請求的編碼A2A1A0送到比較器，只有當新請求的優先級A2A1A0大于正在處理的中斷的編碼B2B1B0時，比較器輸出1，經“與門1”、“或門3”向CPU申請中斷，同時，新中斷的編碼經過CPU數據總線送至“優先權寄存器6”。
