第三節　8086的中斷方式　

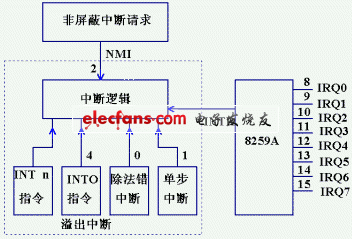

一.8086的中斷源
　　8086可以處理256種中斷，用中斷類型碼來區分每一種中斷。這些中斷源可以是硬件，也可以是軟件；有的來自CPU內部，有的來自外圍芯片。

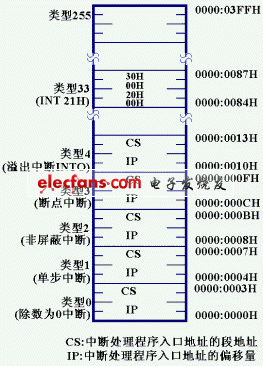

二、 中斷矢量表
　　8086的256種中斷的中斷處理程序的入口地址（起始地址），用表格方式來管理，稱為“中斷矢量表”。
　　每個中斷處理程序的入口地址占4字節（段地址：偏移量），256個中斷處理程序的入口地址占1024字節（1KB），它們存放在存儲器地址的最頂部：00000H~003FFH。



三、 硬件中斷
　　CPU的硬件中斷請求線有兩條：INTR（可屏蔽中斷請求）和NMI（非屏蔽中斷請求）。
　1.可屏蔽中斷請求
　　INTR請求的特點是：
　　?、?INTR請求信號是電平觸發有效的，且必須保持到CPU響應該請求。
　　?、?僅當CPU標志IF=1時，CPU才響應INTR請求，否則，CPU不響應。即IF標志可以屏蔽INTR請求，因此INTR稱為“可屏蔽中斷請求”。（STI指令使IF=1，CLI指令使IF=0）。

　　微機中的多個硬件中斷請求，一般通過"中斷控制器Intel 8259A"管理它們的優先權，外設接口電路的中斷請求信號經總線送至8259的IR輸入端，8259把優先權最高的請求送到CPU的INTR引腳。

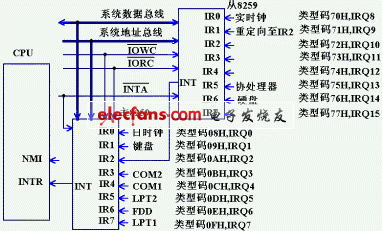

　　在IBM PC/AT（80286）及以上微機中，使用兩片8259級聯，可以管理15個中斷請求（稱為15級中斷請求），其連接情況為：



　　圖中，IRQ為ISA總線信號名（其中IRQ0、IRQ1、IRQ8、IRQ9、IRQ13不出現在ISA總線上，習慣上仍以IRQ表示）。
　　CPU響應INTR請求時，執行兩個連續的中斷響應周期，每一個中斷響應周期發出INTA負脈沖信號，第一個INTA負脈沖通知8259準備中斷類型碼，8259收到第二個INTA負脈沖時送出中斷類型碼。
　　8259中的中斷類型碼可以用程序設置，缺省類型碼如上圖所示。
　　中斷類型標識請求中斷的設備，同時，CPU根據類型碼到中斷矢量表中查得中斷處理程序的入口地址。

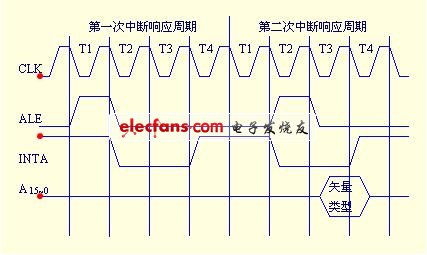

　　8086中斷響應時序畫如下圖：


　2.非屏蔽中斷NMI
　　非屏蔽中斷的特點是：
　　?、?NMI上的正跳變信號為有效的請求信號。
　　?、?當NMI上出現請求時，無論CPU標志IF等于什么值，CPU均立即響應該請求。即IF不能屏蔽NMI請求，因此NMI請求稱為非屏蔽中斷請求。
　　?、?CPU響應NMI請求時，不發出 信號。NMI請求的類型碼固定為2。

四.軟件中斷
　　軟件中斷是軟件執行過程產生的，因此不可屏蔽。
　　1、 除法錯中斷：執行除法時，若商超出范圍，則產生該中斷，其類型碼為0。
　　2、 單步中斷：若TF=1，則產生該中斷，其類型碼為1。
　　3、 溢出中斷：當OF=1時若執行INTO指令，則產生該中斷，其類型碼為4。當OF=0時執行INTO指令，INTO指令不起作用。
　　4、 中斷指令 "INT n"。

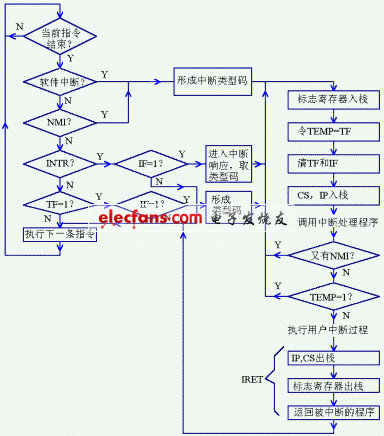

五.8086的中斷響應和處理過程
　　8086CPU在執行完一條指令時（指令的最后一個T狀態），內部硬件自動檢測有無中斷請求，其檢測的順序是：
　　軟件中斷(不含單步中斷)->NMI中斷->INTR中斷->單步中斷
　　當有INTR中斷時，CPU執行兩個連續的中斷響應周期，獲得中斷類型碼。對于軟件中斷、NMI中斷，不執行中斷響應周期，直接獲得中斷類型碼。

CPU獲得中斷類型碼后的中斷處理過程為：
（1） 將類型碼乘以4，作為中斷矢量表的指針。
（2） 將標志寄存器（PSW）入棧。
（3） TF標志暫存到TEMP，接著使TF=0，使IF=0。
（4） 主程序斷點處的CS和IP入棧，保存返回地址。
（5） 從中斷矢量表取出中斷處理程序的入口地址，送CS和IP。
（6） 執行中斷處理程序。
（7） 執行中斷處理程序中的IRET指令時返回中斷。
