第四節 內存直接傳送(DMA)　

1、 問題的提出

　　中斷方式較之查詢方式來說，可以提高CPU的利用率和保證對外設響應的實時性，但對于高速外設（如磁盤、高速A/D等),中斷方式不能滿足數據傳輸速度的要求。因為，中斷方式下，每次中斷均需保存斷點（返回地址）和現場（各寄存器的值，包括標志寄存器），中斷返回時，要恢復斷點和現場。同時，進入中斷和從中斷返回均使CPU指令隊列被清除。所有這些原因，使得中斷方式難以滿足高速外設對傳輸速度的要求。 對于高速外設的數據傳輸，一種有效的方式是使用DMA方式，即：使用DMA控制器（簡稱DMAC，典型芯片是Intel 8237），在外設和內存之間直接進行數據塊傳輸。這種傳輸由DMAC硬件完成，不需CPU的干預，因此可以達到較高的 速度，如Intel8237A(3MHz),傳輸速度可達1.5MB/S。

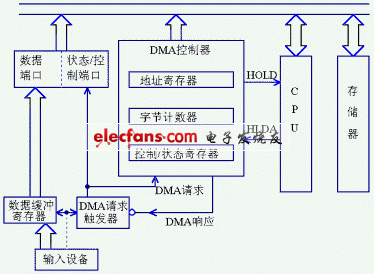

2、 DMA控制器的構成

（1） 基地址寄存器和當前地址寄存器。
（2） 字節計數器。
（3） 控制寄存器和狀態寄存器。
（4）其他電路，如數據緩沖器、請求寄存器、屏蔽寄存器、讀寫電路等。

3、 DMA控制器的功能

　?、?當外設準備就緒，希望進行DMA傳送時，向DMA控制器發出DMA請求信號（DRQ）。DMAC收到此信號后，向CPU發出總線請求信號（HOLD或RQ/GT）。
　?、?CPU收到總線請求信號后，如果允許，則發出DMA響應信號（HLDA或RQ/GT）。此時，CPU便放棄對總線的控制，DMAC獲得總線的控制權。（除非CPU正在執行總線封鎖指令LOCK，CPU在完成當前總線操作后，會響應總線請求。區別：如果IF=1，CPU在執行完當前指令后，會響應INTR中斷請求。一條指令可能含有多個總線周期）。
　?、?DMAC獲得總線的控制權后，向地址總線發出地址信號，指出傳送過程需使用的內存地址。為此，DMAC內部設有"地址寄存器"。在DMA操作過程中，每傳送一字節數據，DMAC自動修改地址寄存器的值，以指向下一個內存地址。同時，DMAC獲得總線的控制權后，向外設發出DMA應答信號 DACK ，該外設與內存之間進行DMA傳送。
　　④ 在DMA傳送期間，DMAC發出內存和外設的讀/寫信號。
　?、?為了決定數據塊傳輸?shù)淖止?jié)數，在DMAC內部必須有一個“字節計數器”。在開始時，由軟件設置數據塊的長度，在DMA傳送過程中，每傳送一字節，字節計數器減1，減為0時，該次DMA傳輸結束。
　?、?DMA過程結束時，DMAC向CPU發出結束信號（撤消HOLD請求），將總線控制權交還CPU。同時，DMAC發出EOP信號。

4、 DMA傳送的方法

（1） 周期挪用。將CPU不訪問存儲器的總線周期挪用來進行DMA操作。
（2） 周期擴展。進行DMA傳送時，使送給CPU的時鐘周期加大，而送給DMAC和存儲器的時鐘周期不變。
（3） CPU停機。在進行DMA傳送時CPU不工作。

DMA傳送的方式：
（1） 塊傳輸方式
DMAC一旦獲得總線控制權，連續進行多個字節的傳輸，只有當“字節計數器”減為0，才釋放總線。
（2）單字節傳輸方式
DMAC獲得總線控制權后僅傳送一字節就釋放總線。

5、 DMAC編程 （1） DMAC和接口電路的初始化程序
　　為了使DMA過程能正確進行，必須使用程序?qū)MA控制器和接口電路進行初始化，初始化包括下列設置：
　?、?設置DMAC的字節計數器初值，以決定數據塊的長度。
　　② 設置DMAC的地址寄存器初值，以確定數據傳輸所用的存儲區首地址。
　?、?設置DMAC的控制寄存器，指出數據傳送方向、是否進行塊傳輸，并啟動DMA操作。
　?、?設置接口電路的控制寄存器，指出數據傳輸方向，并啟動I/O操作。

　　設：（INT-interface接口，CON-control register控制寄存器，“輸入”指I/O->存儲器，“輸出”指存儲器->I/O）接口狀態寄存器地址INTSTAT， bit2=1---I/O設備忙
　　接口控制寄存器地址INTCON， bit0=1為輸入，bit0=0為輸出
　　bit2=1---啟動I/O操作
　　DMAC控制寄存器地址DMACON
　　bit0=1為輸入，bit0=0為輸出
　　bit3=1,可接收DMA請求
　　bit6=0為字節傳輸模式，bit6=1為塊傳輸模式
　　DMAC字節計數器地址BYTE-REG
　　DMAC地址寄存器地址ADD-REG

存儲器->I/O的數據塊傳輸初始化程序為：

　　　　IDLE: IN AL, INTSTAT　??；讀接口狀態
　　　　TEST AL, 04H 　　　　　　；是否忙（bit2）
　　　　JNZ IDLE 　　　　　　　??；bit2=1，忙
　　　　MOV AX, COUNT　　　　　??；塊傳輸字節數
　　　　OUT BYTE_REG, AX
　　　　LEA AX, BUFFER　　　　　；塊傳輸內存首地址
　　　　OUT ADD_REG, AX
　　　　MOV AL, DMAC　　　　　　；DMAC原控制字
　　　　OR AL, 49H　　　　　　?。粔K傳輸、允許接收DMA請求、輸入
　　　　OUT DMACON, AL
　　　　MOV AL, INTC　　　　　?。唤涌陔娐返脑刂谱?br /> 　　　　OR AL, 05H 　　　　　　??；輸入，啟動操作
　　　　OUT INTCON, AL
　　　　　　┆

　　程序?qū)涌陔娐泛虳MAC初始化后，當接口準備就緒，向DMAC請求傳輸，DMAC再向CPU請求總線。當DMAC獲得總線控制權后，按初始化程序規定的方式執行傳輸。傳輸過程本身不需CPU干預。在DMAC傳輸完成后，發出結束信號EOP ，CPU可以查詢EOP信號，以便進行后續數據處理?；蛘甙袳OP信號作為中斷請求信號，CPU在中斷處理程序中進行后續數據處理。

6、 DMA控制器的工作特點

?。?） DMAC是一個接口電路，CPU可以通過其端口地址對DMAC進行讀/寫操作，以便對DMAC進行初始化或查詢其狀態。但它與一般的接口電路有顯著的不同，DMAC可以獲得系統總線控制權，當其獲得系統總線控制權后，能提供一系列控制信號，像CPU一樣操縱外設和內存之間的數據傳輸。即，DMAC有兩種工作狀態：
從模塊狀態（或稱被動態）：作為接口電路，受CPU控制
主模塊狀態（或稱主動態）：控制系統總線
?。?） DMAC控制內存和外設的數據傳輸方式，與CPU的方式完全不同。

CPU：
　?、?通過執行指令傳輸數據。
　?、?被傳輸?shù)臄?shù)據必須通過CPU累加器（AL/AX）中轉。
DMAC：
　?、?通過硬件邏輯電路，用固定的順序地址信號和讀/寫信號進行數據傳輸。
　?、?被傳輸?shù)臄?shù)據不送入DMAC內部中轉，從“源”讀得的數據保存在數據總線上，然后立即開始寫操作，將數據寫入“目的”。

　正是由于DMAC的上述數據傳輸特點,使DMA傳輸可以達到很高的速度,這也是DMA（Direct Memory Access直接內存訪問)的含義.
