第七章　8086系統設計

　　由微處理器組成的微型計算機，一般包括CPU系統，存儲器，定時電路，I/O接口電路以及連接各部分的系統n總線等幾大部分。而CPU系統除了核心器件微處理器之外，還應有保證CPU正常運行及與存儲器和I/O接口相匹配的各種外圍芯片，如時鐘發生器，總線驅動和控制器，地址鎖存器，數據收發器及系統等待控制電路 等，有的還需要協處理器或I/O處理器組成多處理機系統。
　　本章首先介紹由8086CPU組成的CPU系統，然后介紹組成微型機系統所需定時電路，接口電路及總線等。

第一節 8086的支持芯片　

　　為了用8086處理器組成計算機系統，Intel公司設計了一系列支持芯片，本節介紹組成系統所必須的支持芯片,它們是時鐘發生器/驅動器8284，8位輸入/輸出鎖存器8282/8283（或74LS373),8位總線收發器8286/8287 (或84LS245),總線控制器8288。

§7.1.1　8284時鐘發生器/驅動器　

　　 在8086CPU內部沒有有時時鐘發生器，當組成微型機系統時，所需的時鐘信號由外部時鐘發生器提供。 8284是專門為8086設計的時鐘發生器/驅動器。在8284中，不僅有時鐘信號發生器，還有復位信號RESET和 準備好信號READY產生電路，這些電路分別向8086系統提供時鐘信號CLK，復位信號RESET和準備好信號READY ，還可向外界提供晶振信號OSC以及外圍芯片所需的時鐘信號PCLK。
　　1.8284的引腳
　　8284是雙列直插式18腳組件，其引腳分配如圖7-1所示。其功能為：

　　X1，X2：晶振輸入端。
　　ASYNC：READY同步選擇輸入。ASYNC信號決定READY的同步方式。當ASYNC為低電平時，提供兩級READY同步 ，若ASYNC為高電平時，提供一級READY同步。
　　EFI：外來時鐘輸入端。當F/C接高電平時，由EFI端輸入外來時鐘。 輸入時鐘信號的頻率為系統時鐘CLK的三倍。
　　F/C：時鐘源選擇輸入端。若F/C 接低電平，則系統時鐘CLK由晶體振蕩器產生；若F/C接高電平，則CLK 由外來時鐘產生。
　　OSC：晶振輸出端。輸出頻率為晶振頻率，TTC電平。
　　CLK：提供給整個計算機系統的時鐘信號，所以稱為系統時鐘。CLK的頻率是晶體震蕩器頻率或EFI端輸入頻率 1/3，占空比為33%。
　　PCLK：為外設提供的輸出時鐘信號，頻率是CLK的1/2，占空比為50%。
　　RES:復位輸入端，低電平有效。用于產生8086的RESET信號。由于8284 內部具有斯密特整形電路，因此RES可以是緩慢變化的脈沖信號，它經 8284內部電路整形而獲得較陡的復位信號RESET。
　　RESET：提供給8086及整個系統的復位信號，高電平有效，其寬度由RES 決定。
　　AEN1,AEN2 :對應RDY1，RDY2的允許控制信號，低電平 有效。當AEN1為低電平時，RDY1 起作用，AEN2為低電平時，RDY2 起作用。在單CPU系統中AEN應接低電平，在多系統中，用這兩個信號。
　　RDY1，RDY2：RDY高電平有效的輸入信號。 可由系統總線的設備產生，它有效表示數據已收到或數據可以使用。
　　CSYNC：同步輸入信號。用來使多個8284同步，以提供同步的CLK信號。CSYNC為高電平時，內部計數器復位 ；CSYNC為低電平時，才允許內部計數器計數。
　　2。8284的內部結構及工作原理

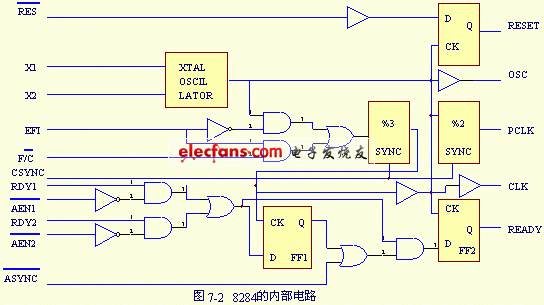

　　8284內部結構如圖7-2所示。由CLK時鐘信號產生電路，RESET復位信號產生電路及READY信號產生電路等組成。

　　(1).時鐘電路 時鐘發生電路由晶體振動器和分頻器組成.當F/C腳接低電平時,它選擇 晶體振蕩器作為頻率源,時鐘頻率由跨結接在X1,X2端晶體控制,振動器產生的脈沖 信號,經三分頻后,成為占空比33%的時鐘CLK.同時振蕩器脈沖信號直接經反相器 產生OSC信號輸出.CLK經二分頻得到占空比為50%的PCLK信號.OSC和PCLK都可作為 外圍電路的時鐘.當F/C接高電平時,它選擇外來脈沖信號源,由EFI端輸入,用和上述 相同的方法產生CLK,PCLK和OSC信號.
　　在多CPU結構中,要求所有8086時鐘信號同步,要求多個8284同時同相位的工作,此時 一般在所有8284的EFI端接同一個外部時鐘,用CSYNC信號控制它們同步.在CSYNC為高 電平時,禁止CLK輸出,CSYNC為低電平時,又重新輸出CLK信號,如向多個8284輸出同一個 CSYNC信號,則各CPU都會嚴格同步,多CPU不能使用晶體振蕩器,不然各8284晶振稍有 差異,就不會同步.
　　(2).復位信號產生電路 系統的復位信號必須與時鐘信號同步,否則將使系統工作不 穩定.8284內部有一個斯密特整形電路和一個同步觸發器組成復位信號發生電路.當復位 輸入信號加到RES端,經過整形加到觸發器D端,在CLK信號下降使觸發器置1,產生同步復位 信號RESET的輸出.借助在一功能,可用單獨的RC網絡產生符合要求的加電復位信號.在 IBN PC/XT中,電源好信號PWRGOOF加到RES端.
　　(3).準備好信號產生電路 為了使存儲器或者外設接口與CPU速度相匹配,需要給CPU 一個準備好信號.READY產生電路是由倆個同步觸發器及一些門電路組成.輸給CPU的READY 信號是由8284提供的,8284的準備好控制電路有兩組輸入信號,每一組都有允許信號AEN 和設備準備好信號RDY,8284設置兩個準備好信號輸入RDY1和RDY2是為了支持多總線 結構,使一個8086可連接兩組獨立的系統總線.因為每組系統總線可能會有自己的RDY線 為了仲裁總線的優先級,RDY1和RDY2各帶有允許信號AEN1 和AEN2,AEN1和AEN2由用戶 設計的總線優先級仲裁邏輯電路產生.
　　ASYNC為同步級的選擇信號,如設備準備好信號RDY1和RDY2與CLK同步輸入,且能滿足 定時要求時,只需采用一級同步.這時將ASYNC置為高電平,被選擇的RDY1或RDY2只通過 同步觸發器FF2與CLK進行一級同步后作為READY信號輸出.若RDY1和RDY2為異步輸入或 不滿足定時要求,則需要進行二級同步.此時將ASYNC置為低電平,RDY1和RDY2需要通過 FF1和FF2與CLK進行二級同步后,才能作為READY信號輸出。 圖7-3是8284的工作波形圖.

§7.1.2　8282/8283地址鎖存器　

　　由于8086CPU一部分地址線和數據線采用分時復用,但CPU與存儲器或I/O端口交換信息 時,CPU首先要發送存儲器或I/O端口的地址,隨后才能傳送數據,而在大多數情況下,存 儲器或外圍芯片,要求在總線周期內保持穩定的地址信號,所以在數據占用總線之前, 必須將地址碼暫存起來.一般在每個總線周期的T1狀態,用地址鎖存允許信號ALE的后沿 把地址信號鎖存于地址鎖存器.8086系列芯片8282鎖存器,8283(反相)鎖存器,或者74系列 74LS373,都是八D鎖存器,都可作為8086的地址鎖存芯片.
　　圖7-4表示8282/8283鎖存器的引腳.8282/8283鎖存器都是帶有三態緩沖的數據鎖存器.當選通信號STB為高電平時,允許輸入的8位數據DI0～DI7通過 鎖存電路,即DO0～DO7跟隨著DI0～DI7,當STB由高電平向低電平跳變時,就將輸入的數據鎖存起來,OE為三態緩沖器的允許輸出控制信號,當OE為低電平時,內部鎖存的數據從 DO0～DO7輸出,當OE為高電平時,三態緩沖輸出DO0～DO7呈高阻狀態.作為8086地址鎖存器時,一般STB端接ALE,OE端接地.

7.1.3　8286/8287八位并行雙向總線驅動器　

　　由于CPU數據總線的負載能力有限,當掛在數據總線上的設備較多時,為了使系統能 穩定的工作,應提高數據總線電流驅動的能力和承受電容負載的能力,為此要使用數據 功率放大器,并且要求這種功率放大器能夠雙向傳送數據,這種放大器稱為數據收發器 或驅動器.

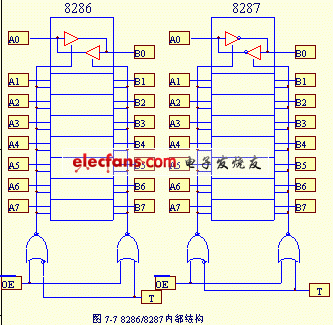

　　8086系列芯片8286(不反相)和8287(反相)及74LS245都是8位雙向總線驅動器,圖7-6 和圖7-7是8286/8287的引腳及內部電路圖.
　　8286/8287有8路雙向緩沖電路,8286中的每一路雙向緩沖電路,是由兩個不反相的 三態緩沖電路反并聯組成,而8287具有反相的作用.OE和T是緩沖器控制信號輸入端.T 為傳送方向控制信號端,當T爲高電平時,數據從A向B方向傳送;當T為低電平時,數據從 B向A放向傳送,該引腳一般接在8086的DT/R端,OE爲允許輸出控制端信號,當OE爲高電平 時,緩沖器呈高阻狀態,不允許數據通過,只有OE為低電平時,才允許數據傳送,OE一般接 在8086的DEN端.


§7.1.4　8288總線控制器　

　　8086CPU工作于最大組態時,它不能提供總線控制信號,而由總線控制器8288對CPU 提供的狀態信息S2,S1,S0進行譯碼產生總線控制信號,所以在多CPU系統,為了將幾個 CPU接到同一組系統總線上,或為了給8086提供幾組系統總線,都要使用8288總線控制器.
　　

1.8288總線控制器的基本功能
　　(1)能對CPU輸入的狀態信號S2,S1,S0進行譯碼后輸出對應的狀態命令,以確定CPU 執行何種操作.見表7-1.


　(2)可以選擇8228是工作于系統總線方式,還是I/O總線方式,以產生總線控制信號 或僅訪問I/P總線控制信號.
　(3)可以使總線控制信號浮空,以允許DMA操作,或仲裁總線優先權.
　(4)可以提供超前的學控制信號AIOWC和AMWC.這是專門為慢速存儲器或I/O設備而 設計.
　(5)可使控制信號無效,作為多總線或多CPU結構中實行存儲器保持邏輯的一種方式.
　(6)可以產生地址鎖存信號ALE,及雙向總線驅動器的控制信號DEN和DT/R.
　(7)產生簡單或級聯中斷邏輯所需的控制信號。
　　

2.8288的引腳及內部結構
　　8288是20根引腳雙列直插式組件,其引腳及內部結構如圖7-8所示.它由四大部分 組成:狀態譯碼器,控制邏輯,命令信號發生器及控制信號器.
　　(1)輸入信號
　　S2,S1,S0:它們是總線周期狀態輸入信息,來自8086或8087的狀態信息輸出端. 8288對這些信息進行譯碼,在適當?shù)臅r候產生命令和控制信號.
　　CLK:來自8284的時鐘輸入信號,用來同步命令信號和控制信號的時序.
　　AEN:總線命令允許控制信號.它是為子支持多總線結構的輸入信號.在多總線 結構中,8288與8289的AEN端相互聯絡,以滿足多總線的同步條件.當AEN變?yōu)榈碗娖降?時間大于115NS后,8288總線控制器的命令輸出端才開啟,而在115NS以內,8288不發任何命令,所以這段時間內可以進行總線切換.若AEN為高電平,就會使輸出端變?yōu)楦咦锠顟B(tài)。若8288處于I/O總線工作方式(IOB為高),則AEN不會影響I/O輸出命令.
　　CEN:命令允許輸入信號.當系統使用兩個以上8288芯片時,利用此信號對每個 8288的工作狀態進行控制.CEN為高電平時,允許8288輸出全部信號;CEN為低電平時,所有總線命令信號和DEN,PDEN被強制爲無效.所以當系統中有多片8288時,只有正在控制操作的8288上的CEN爲高電平,其他的CEN爲低電平,這個特性可用來實現存儲器分區,消除系統總線設備和駐留總線設備之間的地址沖突,即用CEN輸入端的電平變化對8288起命令限器的作用.
　　IOB:I/O總線方式控制輸入信號,當IOB為高電平時,8288工作于I/O總線方式 ,只用來控制I/O端口時，才會使IORC，INTA信號有效，而在訪問存儲器時，不進行任 何操作。在這種方式下，MCE/PDEN輸出PDEN信號，可用DT/R和PDEN信號控制I/O收發器 。在多CPU系統中，若某些外設從屬于某一個CPU，則使用I/O總線方式。此時不必考慮 AEN信號的狀態，但是選用I/O總線方式時，由于沒有提供總線仲裁機構，所以不能用I/O命令來控制系統總線上的I/O設備。當IOB接低電平時，8288工作于系統總線方式 ，可同時控制存儲器和I/O端口，MCE/PDEN輸出MCE信號。
　　(2)輸出信號
　　MRDC,MWTC：存儲器讀寫控制信號，低電平有效。MRDC有效表示存儲器將 數據送上數據總線;MWTC有效表示將數據總線上的數據寫入存儲單元。
　　IORC,IOWC：I/O設備讀寫信號，低電平有效。IORC有效表示I/O設備將數據 送上數據總線，IOWC有效表示將數據總線上的數據寫入I/O設備。
　　AMWC,AIOWC：存儲器和I/O設備超前寫信號。AMWC比MWTC約提前一個時鐘周期。AIOWC比IOWC提前一個時鐘周期。
　　INTA：中斷響應信號，低電平有效。用它通知申請中斷的設備，并取回中斷 矢量。
　　ALE,DT/R:兩信號功能與8086單CPU系統對應信號相同。
　　DEN：與8086CPU的DEN功能相同，相位相反。
　　MCE/PDEN：這是雙功能端。當IOB接低電平時，輸出MCE信號。MCE在中斷響應 總線周期的T1狀態有效，作為把中斷控制器8259A的級聯地址送上地址總線時的同步信號。在較大的微型計算機系統中，如果有8259A優先級中斷主控器和8259A優先級中斷從控制器,則可用MCE控制主控器,而用INTA控制從控器.當IOB接高電平,該端輸出PDEN 信號,作為響應I/O總線數據收發器的允許信號.
