第四節 可編程定時和計數器
在控制系統中,經常需要有一些實時鐘以實現實時或延時控制,如定時啟動,定時檢測,定時通信等,計數器 對外部事件計數.實現這些要求經常有三種方法:
(1)設計數字邏輯電路,用硬件實現定時或計數功能,如用NE555芯片實現定時,用74LS163電路實現計數等.
(2)軟件定時,讓CPU反復執行一段程序,程序段所需時間乘以循環次數就是延時時間.這種方法通用性, 靈活性好,但占用CPU的時間,降低CPU的利用率.
(3)可編程定時器電路,可用軟件改變定時范圍,并與CPU并行工作,功能強,使用靈活.
各種系列的微處理器芯片中都有可編程的定時計數電路,如I8253和I8254,Z80CTC,M6840等,本節主要介紹 I8253定時計數電路.
§7.4.1 概述
Intel 8253是一種具有以下三個獨立的16位計數器的可編程器件,可以用來定時和計數.
1.基本功能如下:
(1)一片上有三個獨立的計數器通道.
(2)每個計數器的計數頻率范圍為0～2MHZ.
(3)每個計數器都可以按照二進制或十進制計數.
(4)每個通道有6中工作方式,可由程序設置或改變.
(5)所有輸入輸出都與TTL兼容.
(6)除具有計數或定時功能外,還可用來作為可編程頻率發生器,二進制分頻器,數字單穩,以及復雜的電機控制器等.

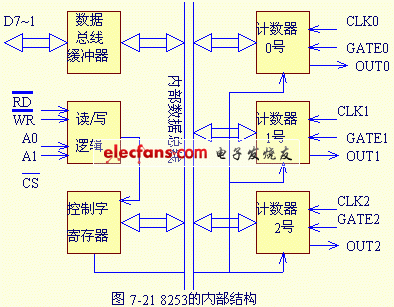

2.8253的內部結構如圖7-21所示.
數據總線緩沖器是8253與CPU數據總線連接的8位雙向三態緩沖,CPU用輸入輸出指令對8253進行讀寫的 所有信息都是通過這個緩沖器傳送的.如CPU向8253寫控制字,寫計數初值或從8253讀計數值等均通過總線 緩沖器.
讀/寫邏輯是8253內部操作的控制部件,它接收來自系統總線的輸入信號,然后產生控制信號.各控制信號及作用為:
CS:片選信號,當CS為低電平時,8253被選中,允許CPU對8253進行讀寫操作.否則,數據總線緩沖器處在三態,與系統總線脫開,不能進行讀寫操作.
RD和WR:讀和寫信號,RD為低電平時,計數值讀入CPU,WR為低電平時,CPU可向8253寫入控制字和計數初值,這兩個信號是控制三態緩沖器傳送方向的.
A0和A1:通常接到地址總線的A0和A1上,用來選擇控制字寄存器和三個計數器之一.各個端口的讀寫操作 選擇如表7-2.
| CS | RD | WR | A1 | A0 | |
| 0 | 1 | 0 | 0 | 0 | 寫入計數器0 |
| 0 | 1 | 0 | 0 | 1 | 寫入計數器1 |
| 0 | 1 | 0 | 1 | 0 | 寫入計數器2 |
| 0 | 1 | 0 | 1 | 1 | 寫入控制寄存器 |
| 0 | 0 | 1 | 0 | 0 | 讀計數器0 |
| 0 | 0 | 1 | 0 | 1 | 讀計數器1 |
| 0 | 0 | 1 | 1 | 0 | 讀計數器2 |
| 0 | 0 | 1 | 1 | 1 | 無操作 |
| 1 | * | * | * | * | 未選中三態 |
| 0 | 1 | 1 | * | * | 無操作 |
控制字寄存器在8253的初始化編程時,由CPU寫入控制字,用來控制通道工作方式,計數方式等.
計數器0,1,2三個計數器/定時器通道,內部邏輯結構相同,每一個都是由一個16位的可預置初值的減法 計數器組成,三個通道操作完全是獨立的.每個通道都是按二進制或十進制計數,從預置初值開始減一計數, 當計數器減到0時,從OUT輸出端輸出一個信號,在計數過程中,計數器受門控信號GATE的控制,計數器的輸入 和輸出及門控信號之間的關系取決于工作方式.
3.引腳
8253是24引腳雙列直插式器件,其引腳如圖7-22所示.數據總線D0～D7及控制線RD,WR,A0,A1,CS是與 系統總線相連的.除此之外,每一個通道還有三條引線,它們是CLK,GATE和OUT.CLK是輸入計數脈沖線,輸入 時鐘脈沖周期要大于380ns.GATE是門控信號輸入線,GATE為高電平時允許計數器工作.GATE為低電平時,禁 止計數器工作.OUT是輸出綫線,當計數器減到0時,OUT線有輸出,輸出波形決定工作方式.
§7.4.2 8253的初始化編程
使用8253必須首先進行初始化編程,初始化編程的步驟是:先寫入每一個計數器的控制字,然后寫入每個計數器計數初值.控制字的格式如圖7-23所示.控制字占用8位,其各位的意義如圖7-23所示。
D7,D6是計數器選擇,決定這個控制字是哪個通道的控制字.由于三個通道是獨立工作的,所以需三個控制 字寄存器保存三個寫入的控制字.但寫入時的地址是相同的(A1A0=11),由控制字的D7,D6分別指定不同的通道.
D5,D4是控制數據讀寫格式.當CPU向計數器寫入初值或讀出當前值時,可以只讀寫低8位,或只讀寫高8位, 或讀寫16位,這些功能由D3,D4控制.
D3,D2,D1是工作方式選擇,由這三位可選擇16種不同的工作方式.
D0位用于數制選擇,當D0=0時,計數器按二進制計數,計數范圍是0000H～FFFFH.當D0=1時,計數器按二-十 進制計數,計數范圍為0000～9999.
§7.4.3 8253的工作方式
1、方式0,完成計數時中斷
在這種方式下,當把控制字寫入控制寄存器后,OUT輸出端變低,計數初值裝入該計數器后,OUT仍為低, 也不計數.當GATE輸入高電平時,計數器開始遞減計數.并在計數過程中OUT一直為低電平,當計數器減到0 時,OUT輸出變高,其工作波形見圖7-24,圖中寫入的初始值為4.方式0有如下特點:
(1)計數器只計一遍,當計數到0時,計數器不再裝入初始值重新計數,輸出保持高電平,直到CPU又寫入 一個新計數值,OUT變低開始新的計數.
(2)計數過程中,可由GATE信號控制暫停計數,即GATE=0時暫停計數,GATE=1時又接著計數,但GATE不 影響OUT的狀態.
(3)計數過程中可重新裝入計數初值,若是按8位計數,在寫入新的計數初值后,計數器按新的計數初值 重新開始計數.如果是16位計數,在寫入第一個字節后,計數器停止計數,寫入第二個字節后,計數器按新的 計數值開始計數.
(4)8253內部是在CPU寫計數值時WR的上升沿寫入時常寄存器,在WR上升沿的下一個CLK脈沖,才將計數值 從時常寄存器裝入計數器,計數器才開始計數.所以若設置初值為N,則輸出OUT是在N+1個CLK脈沖之后才變高 的.這個特點在方式1,方式2,方式4和方式5也是同樣的.
2、方式1,可編程單穩
在這種方式下,CPU寫入控制字后,OUT變?yōu)楦唠娖?CPU寫入計數值后,計數器并不計數,在GATE信號的 上升沿的下一個CLK的下降沿開始計數,OUT變?yōu)榈碗娖?直至遞減計數器全為0時,OUT變?yōu)楦唠娖?輸出一個 單脈沖,若GATE信號再由低變高,可以再產生一個單脈沖,相當于一個單穩,圖7-25是方式1的工作波形.方式 1的特點是:
(1)輸出單脈沖的寬度是計數初值N乘以輸入脈沖周期.
(2)當計數到0后,可再次由外部觸發啟動,可再輸出一個同樣寬度的單脈沖,而不需要重新輸入一個計數 初值.
(3)計數過程中,CPU可改寫計數值,但計數過程不受影響,計數將按原來的計數值減到0,若再次啟動,則 后寫入計數值起作用.
3.方式2,分頻脈沖產生器
在這種工作方式下,8253相當于一個分頻脈沖產生器,如計數值為N,則每輸入N個CLK脈沖,輸出一個脈沖，脈沖寬度等于CLK的周期.其計數過程如圖7-26所示.方式2的主要特點是:
(1)不要重新設置計數值,通道能連續工作,輸出固定頻率的脈沖.
(2)計數過程可由GATE信號控制,當GATE為0時,暫停計數,當GATE變?yōu)楦唠娖降南乱粋€(gè)CLK脈沖又重新計數
(3)在計數過程中,CPU可隨時改變計數值,當計數器減到0后,又按新的計數值分頻.
4.方式3,分頻方波產生器

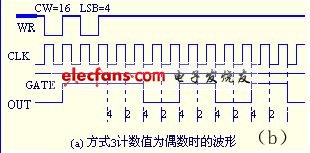

方式3輸出的是周期性方波,若計數值為N,則輸出方波的周期是N個CLK脈沖周期.所以稱為方波產生器. 在這種情況下,CPU寫入控制字后OUT變高,寫完計數值后自動開始計數,輸出保持為高.當計到一半計數值時 輸出變低,直至計數到0,輸出又變高,重新開始計數,工作波形如圖7-27所示.方式3的主要特點是:
(1)當計數為偶數時,裝入計數值后,每一個CLK脈沖使計數器減2,計到0后,一方面使OUT狀態改變,另外 計數值又裝入計數器,這樣反復工作.若計數值為奇數第一個CLK脈沖使計數器減1,以后與偶數時的工作情形 相同.所以N值為奇數時,OUT有(N+1)/2個CLK脈沖周期為高,有N/2個CLK脈沖周期為低.
(2)GATE信號可以控制計數.GATE=0時停止計數,GATE=1時,允許計數.
(3)在計數期間裝入新計數值不影響原來的計數過程.
5.方式4,軟件觸發選通
當寫入控制字后,OUT變高,寫入計數值后,立即開始計數(相當于軟件觸發啟動),計數器計到0時,OUT變 低,經過一個脈沖周期后,OUT又變高,計數器停止計數,所以是一次性的,當寫入新的計數值后才開始新的計數, 工作波形見圖7-28.方式4的特點為:
(1)要求GATE一直為高電平才能軟件觸發.
(2)若在計數過程中改變計數值,則按新計數值重新開始計數.
6.方式5,硬件觸發選通
在這種方式下,寫入控制字后,OUT變高,寫入計數值后,計數器不計數,而由GATE信號上升沿觸發計數.直到 0后,輸出變低,經過一個CLK周期后,OUT又變高,并停止計數,等下次GATE觸發器才能計數,如圖7-29所示.
§7.4.4 8253在IBM PC/XT中的應用
通道0用作定時器,為系統提供一個恒定的時間標準.初始編程使通道0按方式3工作,每秒產生198.2次 輸出信號,該信號送到8259中斷控制器的IRQ0輸入端.每55MS產生一次中斷請求,8088對其計數,用來計算時間. 通道1用在動態RAM刷新定時,每隔15.12微秒產生一次輸出信號,請求動態RAM刷新.OUT1輸出產生DMA請求信號 送8237,由8237對動態RAM刷新.通道2編程為方波產生器,輸出方波送到揚聲器,用程序可改變方波頻率和延續 時間,就可改變揚聲器的聲調和發聲時間.

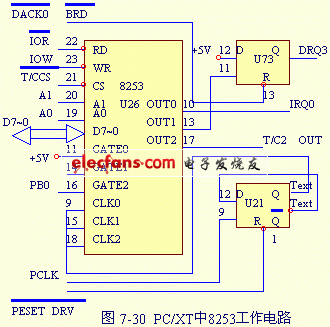

圖7-30是8253在PC/XT的接線圖,三個計數器的輸入脈沖都是PLCK的二分頻,而PCLK是8284時鐘發生器, 頻率為2.38MHZ,所以三個計數器的輸入脈沖頻率均為1.19MHz.GATE0和GATE1都接在5V上,使通道0和1寫入 計數值后開始計數.GATE2接在并行接口8255的PB0上,由并行接口控制其工作.
在PC/XT計算機中,8253分配地址為40~~43H,BIOS對8253進行初始化編程,各通道工作狀態為:
通道0:地址為40H,控制字為36H,即工作方式3,二進制計數,計數初值為0.
通道1:地址為41H,控制字為54H,工作方式2,二進制計數,計數初值為12H.
通道2:地址為42H,控制字為B6H,工作方式3,二進制計數,計數初值為533H,輸出方波頻率為1KHZ.
