第五節 輸入輸出接口　

　　如第六章所述,CPU要通過接口電路才能和外設交換信息.一般在接口電路中要有輸入輸出數據鎖存器和 緩沖器,要有狀態和控制命令寄存器,還要有地址譯碼器和控制電路,以及中斷控制邏輯電路.這樣才能解決 CPU與外設時序匹配問題,對外設實施控制,保證CPU于外設正確可靠的交換信息.
　　隨著大規模集成電路的發展,生產了許多通用的可編程接口芯片,這些接口芯片按數據傳送方式可分成 并行接口和串行接口兩大類.如Z80PIO,I8255,MC6821均為并行接口芯片,而Z80SIO,I8251,I8250,MC6850等 均為串行接口芯片,本結只討論并行接口芯片,有關串行接口芯片在接口電路一書中介紹.
　　可編程并行接口芯片,在實現方法上各廠家雖各有不同,但器件的基本結構和基本功能大體相同,一般 有以下幾個功能:
　　　(1)有兩個或兩個以上的含有鎖存器和緩沖器的數據端口.
　　　(2)每個數據端口都有和CPU交換數據用的狀態和數據信息,也有與外設交換信息用的狀態和控制信息.
　　　(3)通常每個數據端口還具有能用中斷方式與CPU交換信息所必需的電路.
　　　(4)選片和控制電路.
　　　(5)都有控制字寄存器,這些寄存器可由CPU寫入.即用程序可選擇端口,端口傳送方向,交換信息的方法等.
　　INTEL 8255A 是一個典型通用的可編程并行接口芯片,本節作詳細介紹.

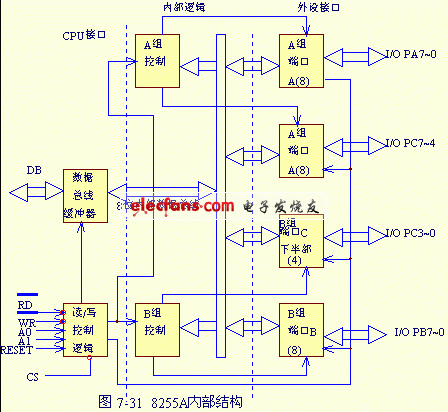

8255A的內部結構如圖7-31所示.由以下幾部分組成:


　　1.數據總線緩沖器,這是一個雙向三態緩沖器,是8255A與系統總線的接口,CPU與8255A之間的數據傳送 ,狀態和命令傳送都通過它.
　　2.讀/寫控制邏輯,它與CPU的地址總線A1,A0以及有關控制信號相連(RD,WR,RESET,IO/M),由它控制把CPU的控制命令或輸出 數據送數據端口,或者將外設的狀態和輸入數據送CPU.CS片選信號,CS=0時允許CPU與8255A交換信息.RD 和WR讀/寫信號,RD=0時,CPU讀入8255A的數據或狀態.WR=0時,CPU將數據或狀態送入8255A.RESET復位信號, RESET=1時,清除控制寄存器,并使所有端口為輸入方式.A1,A0端口尋址信號,由此兩位選擇三個端口和一個 控制寄存器.表7-3說明了A1,A0和RD,WR及CS組合所實現的功能.

　　3.數據輸入端口A,B,C是三個8位輸入輸出端口.端口A具有一個8位數據輸出鎖存和緩沖器,一個8位數據輸入鎖存器.端口A具有一個8位數據輸入/輸出鎖存緩沖器和一個8位數據輸入緩沖器.端口C具有一個8位 數據輸入緩沖器.通常端口A和B作為數據輸入輸出端口,端口C作為控制和狀態信息端口,在方式控制字的 控制下,端口C可分為兩個四位端口,每個端口包含一個四位鎖存器.
　　4.A組和B組控制電路,這是兩組根據CPU送來的控制字控制8255工作方式電路,A組控制端口A和端口C的 高4位,B組控制端口B和端口C的低4位.
　

§7.5.2　工作方式　

　　8255A有三種基本的工作方式,他們是方式0(MODE 0),基本輸入/輸出方式;方式1(MODE 1),選通輸入/輸出方式;方式2(MODE 2),雙向傳送.
　　1.方式選擇控制字
　　使用8255A時要對8255進行初始化編程,CPU向8255A的控制寄存器輸出一個方式選擇控制字,由它來決定8255A三個功能和工作方式.控制字的格式如圖7-32所示.可以分別選擇端口A和端口B的工作方式.端口C則分成兩部分,高四位隨端口A,低四位隨端口B,端口A可有三種工作方式,而端口B只能工作于方式0和方式1.
　　2.按位置位復位功能
　　端口C的每一位都可由輸出指令置位或復位,這一功能主要用于控制,實現這一功能的控制字格式見圖 7-33.要注意的是,端口C按位置位復位的控制字是寫到控制寄存器的地址.例如,下面幾條指令使端口C的 BIT 1置0,而使BIT 7置1,設控制寄存器地址為CNTRL.
　　　MOV AL,02H
　　　OUT CNTRL,AL ;置PC1為0
　　　MOV AL,0FH
　　　OUT CNTRL,AL ;置PC7為1

§7.5.3　8255A的工作方式　

1.方式0的功能

方式0是一種基本的輸入或輸出方式,在這種工作方式下,三個端口的每一個都可由程序設定為輸入或 輸出端口,但這種方式?jīng)]有規定固定的用于應答式的聯絡信號線,基本功能為:有兩個8位端口和兩個4位 端口(C),因此,輸入輸出可有16種不同的組合;任何一端可作為輸入或輸出,輸出是鎖存的,輸入是不鎖存的. 在這種方式下,CPU可用輸入輸出指令讀或?qū)?可用作無條件傳送接口電路,也可用作條件接口傳送電路, 此時端口C某些位作端口A和B的控制或狀態位.方式0的輸入輸出時序如圖7-34所示.


　　輸入時,當外設準備好一個數據,CPU執行一條輸入指令便可從8255讀入這個數據.但RD的寬度要大于300ns,而且地址信號要超前RD信號TAR,這樣在RD有效后經TRD時間,數據即可穩定在數據總線上.
　　輸出時,CPU用輸出指令將數據輸出到8255數據輸出鎖存器,并傳給外設,要求WR寬度大于400ns,且地址信號要超前WR信號TAW,并在WR信號結束后保持TWA時間(TWA大于70ns).另外輸出數據必須在WR結束前TDW時間內有效(大于100ns),并在WR信號結束后保持TWA時間(接口).
2.方式1的功能

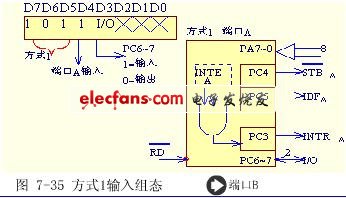

　　這是一種選通的I/O方式,在這種方式時,端口A和B仍作為數據的輸入輸出端口,但同時規定端口C的某些 位用作控制或狀態信息.在方式1工作時,三個端口分成AB兩組,每組包含有8位數據口及三條控制和狀態線. 每組即可輸入也可輸出.當端口A和B工作在方式1輸入時,其控制字格式及信號連接如圖7-35所示.

其中各控制信號的意義如下:
　　STB(Strobe):選通輸入,低電平有效.這是由外設提供的輸入信號,當其有效時,將輸入設備送來的數據 送入輸入鎖存器.
　　IBF:輸入緩沖器滿信號,高電平有效,是8255的輸出信號,當其有效時,表示數據已輸入至輸入鎖存器,他 由STB信號置位,RD信號上升沿復位.
　　INTR:中斷請求信號,高電平有效,是8255的輸出信號,向CPU申請中斷請求.當STB,IBF和IBTE都為高電平 時被置為高,由RD信號下降沿清除.
　　INTE A:端口A中斷允許信號,由PC4的置位復位控制,PC4=1時允許中斷.
　　INTE B:由PC2的置位復位控制.

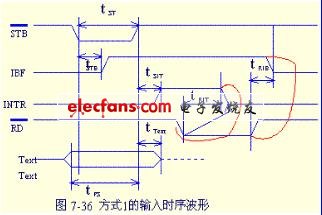

　　方式1的輸入時序見圖7-36.當外設準備好數據,用STB信號把數據送入輸入鎖存器.STB的寬度至少為500 ns,STB的下降沿經過TSIB時間(TSIB<300ns),IBF信號有效,輸給外設,阻止外設輸入新的數據,也可供CPU 查詢.STB信號結束后經TSIT向CPU發出INTR信號.CPU響應中斷并轉入中斷服務程序,執行輸入指令發出RD信號,把數據讀入CPU,并清除INTR,使IBF變?yōu)榈碗娖?

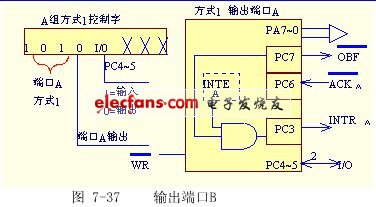

方式1輸出工作情況如圖7-37所示：

控制信號如下:
　　OBF(Output Buffer Full):輸出緩沖器滿信號,低電平有效,送給外設信號.當有效時,表示CPU已將數據送到輸出鎖存器,由WR上升沿置成低電平,ACK使其變高.
　　ACK(Acknowlege):外設送來的響應信號,低電平有效,表示數據已被外設取走.
　　INTR:中斷請求信號,當外設已取走數據,向CPU中斷請求,要求CPU送下一個數據,當ACK,OBF和INTE均為 高電平時,INTR變高,由WR的下降沿復位.
　　INTE A由PC6置位復位,INTE B由PC2置位/復位.
　　方式1的輸出時序如圖7-38.方式1用中斷方式輸出時,由CPU響應中斷開始,在中斷服務程序,CPU執行輸出 指令時發出WR信號,將數據送到輸出鎖存器,在WR的上升沿產生OBF信號,由OBF將數據送到外設,外設收到數據 后,發回ACK信號,它使OBF變高,使INTR變高,又向CPU申請中斷.


3.方式2的功能
　　方式2可使外設在單一總線上即可接收數據也可發送數據.只有端口A有這種功能,端口C提供5位控制狀態 信息。各控制信息信號的信息與方式1輸入輸出時信號意義相同.其中INTE A表示允許輸出中斷,由PC6置位/復位控制,INTE B允許輸入時中斷,由PC4置位/復位控制.
　　方式2的工作時序就是方式1的輸入時序與輸出時序的組合,輸入和輸出都可請求中斷.
　　當端口A工作在方式2時,端口B可工作在方式0或方式1,當端口B工作在方式1時,PC0是INTRB,PC1是IBFB或 OBFB,PC2是INTE B,可以用輸入指令讀入端口C,檢查各位的狀態.


§7.5.4　8255A的應用　

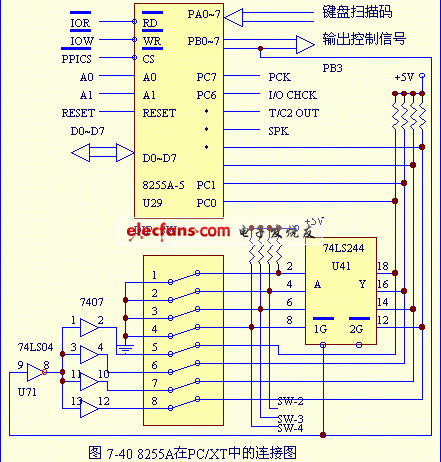

　　在IBM PC/XT中,有一片8255A三個端口全部工作在方式0,起電路如圖7-40所示.



　　1.PA0～PA7在加電自檢時工作于輸出狀態,輸出當前部件的標志信號,若檢測到關鍵性故障停機時,測量PA口的電平可確定發生故障的部件.PA口主要輸出下列被檢部件標志:
　　PA2 PA1 PA0
　　0 　0 　1 　　　BIOS累加和錯
　　0 　1 　0　　　8253錯
　　0 　1 　1 　　　8237錯
　　1 　0 　0 　　前16KB RAM錯
　　1 　0 　1 　　8259錯
　　1 　1 　0 　　CRT適配器
　　在正常的工作時,CPU通過PA口讀取鍵盤輸入掃描碼.
　　2.PB口輸出系統內部控制信號,通過編程設置,可以控制系統內部某些電路的動作.
　　　PB0輸出TIM2GATESPK信號,送到8253的GATE2,控制8253通道工作.
　　　PB1輸出SPKDATA信號,控制揚聲器發聲.
　　　PB3輸出控制對系統開關DIP的讀取,當PB3=0時,允許PC口讀取DIP的低四位,PB3=1時,允許PC口讀取DIP的高四位.
　　　PB4輸出ENBRAMPCK信號,是允許系統板RAM進行奇偶校驗信號,送到奇偶校驗電路.
　　　PB5輸出ENABLE I/O CK信號,送到NMI控制電路,PB5=0時,允許I/O通道中奇偶校驗結果送入NMI控制電路.
　　　PB6和PB7是鍵盤接口電路的控制信號.

　　3.PC口讀取系統內部狀態,其中PC0～PC3讀取系統配置開關DIP的設置狀態,PC4讀取揚聲器的狀態,PC5 讀取8252的OUT2狀態,PC6讀取I/O通道中奇偶校驗狀態,PC7讀取系統板上RAM奇偶校驗的結果.
