第六節　總線結構　

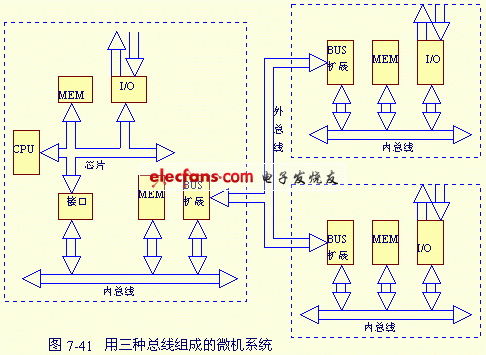

　　一個計算機系統由主機和外設組成，而主機又是由各種大規模集成電路芯片為核心的多種插件組成。所以插件與插件之間，同一插件芯片與芯片之間，或者系統與系統之間都需要用通信線路連接起來。所謂 總線，就是若干互連線的集合。由它構成芯片之間，插件之間及系統之間標準信息通路。一塊插件中芯片中的互連線稱為芯片總線，插件與插件之間的互連線稱為內總線或系統總線。如CPU板與存儲器板，DMA 控制器板或接口板之間的連線就是內總線。系統與系統之間的互連線稱為外總線或通信總線，如微機系統與微機之間，微機系統與儀器儀表之間等，這種總線不是微機系統所特有的。圖7-14是三種總線的示意圖總線技術在微型計算機中得到廣泛的應用。

其主要原因是:
　　1.用總線連接的系統,結構簡單清晰,擴充與更新方便,便于維修.例如,在規模擴充時,只需往總線上多 插幾塊同類型的插件板;在功能擴充時,只需插入符合總線標準的插件板,在系統更新時,一般只需更換插件。出現故障時,可以用同類插件替換尋找故障,查到后,換一塊好的插件即可.
　　2.簡化硬件,軟件的系統設計,硬件設計時,只需按照總線規范設計插件板,且所設計的插件板具有很好的 互換性和通用性,便于大批量生產.有利于提高質量和產品系列化.從軟件角度看,插件式硬件結構帶來了 軟件設計的模塊化,有利于節約軟件調試工時,且模塊化程序可為多用戶重復使用.
　　3.采用總線標準,有利于微型機系統模塊間接口的標準化,便于用各公司生產的互相兼容的模塊組成系統 可使用戶將不同廠家買來的話原型產品裝入自制或外購的機箱方便靈活的構成各種系統,為微型機在各個領域 的應用提供了條件.
所以一個微型機系統中,所有的地址,數據和控制信號都要通過總線傳送,總線對整個系統的組成和結構產生很大影響.目前在美國和其它國家使用著各種不同的微機系統總線,美國IEEE作為標準草案推薦 的系統總線有S-100總線,MULTLBUS總線,在工業控制中,多采用STD總線,這些總線將在接口一書中介紹 由于IBM PC系列機在國際市場上銷售量大,INTEL公司為該機配置了62線總線,每個PC機上留有5～8個 總線插槽,便于PC機內存擴充及配置各種不同接口板,組成不同的機器.下面介紹這種總線.

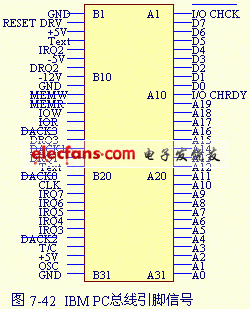

　　IBM PC總線也叫做IBM PC的輸入輸出通道,它是8088微處理器總線的一個擴充,是PC機自己定義的一種 總線.它包括8位的雙向數據總線,20位的地址總線,6根中斷信號線,3根DMA控制線,4根電源線,以及其它各種 控制線共62根,其引腳分配見圖7-42所示.

這些信號線按功能分成以下5類:
　　1.地址線A19～A0(20根)
地址線用來指示內存地址或輸入輸出設備地址,當用來指示輸入輸出地址時,A19～A10線無效,僅用A9～A0 表示,故IBM PC通道上I/O設備的編址可達1024個.地址線上的信號(地址碼)可以由CPU生成,也可以由DMA控制 器生成,A19為最高位,A0為最低位,尋址空間可達2的20次方,即1MB.
　　2.數據線D7～D0(8根)
　　　8根數據線用來在中央處理器,存儲器和各種輸入輸出控制器之間傳送數據,他們是雙向的,每次可傳送 一個字節.
　　3.控制線(21根)
　　　(1)中斷請求線IRQ2～IRQ7(6根).這些線可作為輸入輸出控制器向中央處理器發出中斷請求之用.
　　　(2)直接內存請求線DRQ1~~DRQ3及其響應信號低DACK0~~低DACK3(7根).用作外部設備請求DMA服務. 當某外部設備控制器需要直接與內存交換數據時(例如軟磁盤的讀或?qū)懖僮?,相應的請求線電平 當DMA收到請求信號后,即發相應的認可信號DACK1~DACK3,通知外設控制器準備好傳送數據,并使請求線變?yōu)榈碗娖?DACK0專用來刷新系統動態存儲器.
　　　(3)讀寫信號IOR,IOW,MEMR,MEMW(4根),其中和是I/O接口輸入和輸出控制,指示CPU正在執行的是輸入指令還是輸出指令 所以數據總線上的數據是與輸入輸出控制器有關的.而MEMR和MEMW兩個信號由CPU或DMA控制器發生 用來要求內存進行讀出或?qū)懭?
　　　(4)RESET DRV是一個總請信號,用來使系統初始化.通常在系統加電時或利用鍵盤進行熱啟動時發出. AEN信號用于DMA操作,當它為高電平,所有地址線,數據線及IOR,IOW,MEMR和MEMW等均受DMA控制器 控制不受CPU控制.ALE是地址鎖存選通信號,此信號用于輸入輸出通道作為有效的CPU地址的指示 (與AEN配合時).T/C是一個脈沖信號,在進行DMA傳送數據,一旦達到預定地傳送字數,會發出T/C信號.
　　4.狀態線(2根)
　　　I/O CHCK用來向CPU指出輸入輸出通道上的擴充存儲器或外設發現了奇偶錯誤,如果允許的話,它 會向CPU發出一個不可屏蔽中斷(NMI).I/O CHRDY是就緒信號,他的作用是使CPU與較慢速度的輸入輸出 控制器芯片或擴展存儲器芯片同步,正常情況下它應為高電平當慢速存儲器芯片或輸入輸出控制 芯片被CPU訪問時,該信號降為低電平,于是引起CPU產生的讀寫周期降低到840ns,輸入輸出讀寫 周期降到1.05微秒.
　　5.輔助線及電源線(11根)
　　　OSC是系統板提供給輸入輸出總線的主振蕩器信號,周期為70NS,占空比為50%.CLK是系統時鐘信號 ,周期為216ns,占空比為33%.此外還有電源線5根,地線3根,備用線1根.
