第2節 電路變量

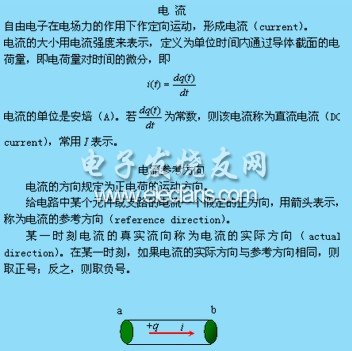

一、電流

例：

上圖中，如果 ，則表示這段電路中的電流的大小為 2A ，電流的實際方向與參考方向相同，由 a 指向 b ；如果 ，表示這段電路中的電流的大小為 2A ，電流的實際方向與參考方向相反，由 b 指向 a 。

結 論：對電路中的電流設定了參考方向之后，若計算得到的電流為正值，說明所設的參考方向與實際方向一致；若計算得到的電流為負值，說明所設的參考方向與實際方向相反。

注意：電流值的正、負號只有在設定了參考方向之后才有意義。

二、電壓

1 、電 位

單位正電荷從電路中的某一點移到參考點（ reference point ）時，電場力所做的功，稱為該點的電位（ potential ），即

電位的單位是伏特（ V ）。

例：

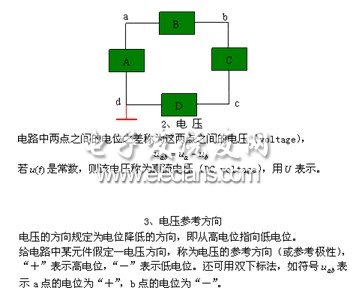

下圖中，選取 d 點為參考點，用“⊥”表示，規定 d 點的電位為 0 ，即 。電路中其他各點相對 d 點的電位分別為 ， ， 。

例如：

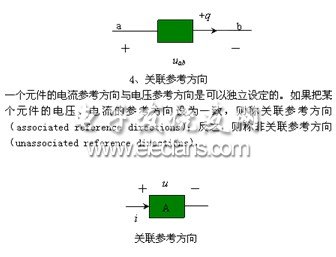

下圖中，若 ，表明 a 、 b 間的電壓是 2V ，實際方向與參考方向相同，即 a 點電位高， b 點電位低；若 ，表明 a 、 b 間的電壓是 5V ，實際方向與參考方向相反，即 a 點電位低， b 點電位高。

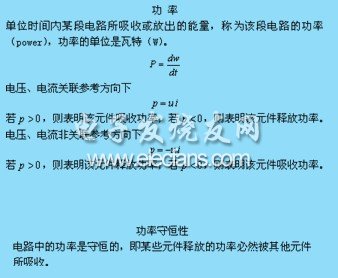

三、電功率

例 1.2-1 ：

圖 1.2-1 所示電路有元件 A 、 B 組成，電壓、電流的大小及參考方向如圖。求 A 、 B 兩個元件的功率各為多少？并說明它們分別是吸收還是放出功率。

解：對于元件 A ，其電壓、電流為非關聯參考方向，因此，它吸收功率為

所以，元件 A 吸收功率 ，即放出功率 。

對于元件 B ，其電壓、電流為關聯參考方向，因此，它吸收功率為

所以，元件 B 吸收功率 。

四、電能量

能 量

電路中元件在時間 到 吸收或放出的電能量（ energy ）為

若 、 為常數，即為直流，則

電能的單位是焦耳（ J ）。
