第 5 節 獨立電源

獨立電源（ independent source ）給電路中的其他元件提供電壓和電流。實際使用的電源各種各樣，例如，發電機、干電池、光電池、信號源等。

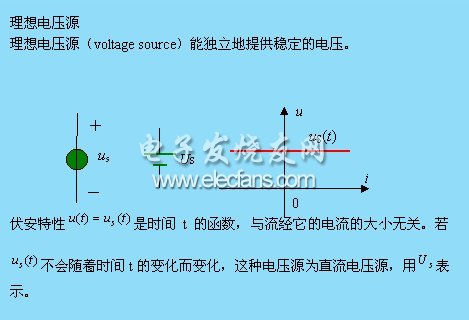

一、理想電壓源

注意：理想電壓源的端電壓由自身決定，它可以隨著時間的變化而變化，但絕不會隨著電流的變化而變化，電流的大小由電壓源和外電路共同決定。

理想電壓源的功率

在電壓、電流非關聯參考方向時，放出的功率為

如果 ，說明電壓源放出功率；如果 ，說明電壓源吸收功率，這實際上是外電路對該電壓源充電。

注意：理論上講，理想電壓源在極端情況下可以放出或吸收無窮大的能量。

例 1.5-1 電路如圖 1.5-1 所示，試求開關 K 分別撥到 A 點、 B 點、 C 點時，電路中電流 I 。

解：當開關 K 撥到 A 點時，電壓源與 1 Ω電阻串聯，由歐姆定律得到

當開關 K 撥到 B 點時，電壓源與 2 Ω電阻串聯，

當開關 K 撥到 C 點時，電路處于開路狀態，因此， 。

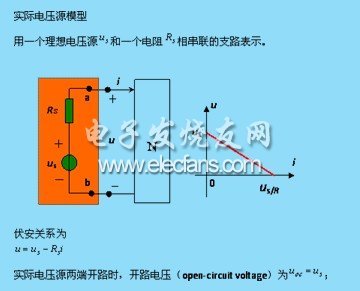

二、實際電壓源

注意：實際電壓源的內阻 一般都很小，當電壓源兩端短路時，產生的短路電流很大，在短時間內就會燒壞電壓源，所以實際使用時不允許電壓源短路。

理想電壓源與實際電壓源的關系

實際電壓源的內阻 越小，其伏安特性越平坦，實際電壓源的特性就越接近理想電壓源。

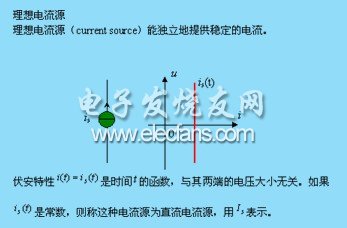

三、理想電流源

注意：理想電流源的電流由自身決定，它可以隨著時間的變化而變化，但絕不會隨著其兩端電壓的變化而變化，其端電壓的大小由電流源和外電路共同決定。
理想電流源的功率

在電壓、電流非關聯參考方向時，放出的功率為

如果 ，說明電流源放出功率；如果 ，說明電流源吸收功率，這實際上是外電路對該電壓源充電。

例 1.5-2 電路如圖 1.5-2 所示，當開關 K 分別撥到 A 、 B 點時，求電流源兩端的電壓 U 。

解：當開關 K 撥到 A 點時，電流源的電流流過 2 Ω的電阻，所以

當開關 K 撥到 B 點時，電流源的電流流過 5 Ω的電阻，所以

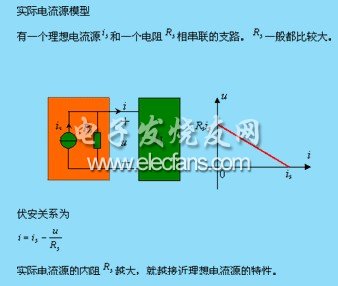

四、實際電流源
