第 1 節 疊加定理和齊次定理
一、疊加定理

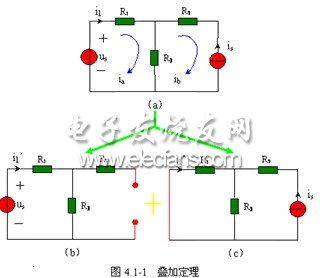

圖 4.1-1 （ a ）所示電路中，有兩個激勵，即獨立電壓源
和獨立電流源
，現欲求 R1 支路上的電流
。
用網孔電流法求解。設網孔電流分別為
，其方向都為順時針方向，如圖 4.1-1 （ a ）所示。網孔方程為
解方程得，網孔電流為
所以， R1 支路電流為
其中，
可以看成是當
時的
的值，
則可看成是當
時的
的值。如圖 4.1-1 （ b ）、（ c ）。
令
則
其中， k1 ， k2 是由電路的結構和元件的參數決定的。對于線性電路， R1 、 R2 、 R3 都是常數，不會隨著電路中激勵的數目和大小的改變而改變，所以 k1 ， k2 也不會隨激勵的改變而改變，即為常數。 i 是激勵的一次線性函數。
疊加定理
（ superposition theorem ）
由線性元件組成的線性電路，當 n 個激勵共同作用時，在某條支路上產生的響應，等于各個激勵單獨作用時產生的響應的代數和。
其中，
表示 n 個激勵（獨立電壓源或獨立電流源）， r 表示某條支路上產生的響應（電壓或電流）。
都是常數，其大小由電路的結構和元件的參數決定。
應用疊加定理時應注意的問題
1 ．疊加定理是線性電路的一個重要性質，因此只適用于線性電路，對于非線性電路則不能使用。
2 ．當某個激勵單獨作用時，其他激勵均取 0 。將獨立電壓源取 0 ，是把電壓源短路，將獨立電流源取 0 是把電流源開路。
3 ．受控源雖然帶有電源的性質，但不直接起激勵作用，因此，在疊加定理中，受控源一般不單獨作用，而是把受控源當電路元件處理。當獨立源單獨作用時，受控源應保留在電路中。
4 ．疊加定理只適用于計算電壓或電流，而不適用于計算功率，因?yàn)楣β逝c電壓、電流之間的關系不是線性關系。
例 4.1-1 圖 4.1-2 （ a ）所示電路，試用疊加定理求 3 Ω電阻上的電壓 U 及功率。
解：電路中有兩個獨立源共同激勵。
1 、當 12V 電壓源單獨激勵時，電流源應視為 0 ，即把電流源開路，如圖 4.1-2 （ b ）所示。
由分壓公式，得
 |

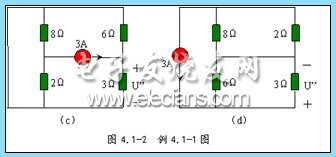

2 、當 3A 電流源單獨激勵時，電壓源應視為 0 ，即把電壓源短路，如圖 4.1-2 （ c ）所示。對圖 4.1-2 （ c ）電路作變換，得圖 4.1-2 （ d ）所示電路。
3 、當電壓源和電流源共同作用時，由疊加定理得 3 Ω電阻上的電壓
3 Ω電阻上的功率為
注 意
計算功率時，不能用疊加定理。
例 4.1-2 用疊加定理計算圖 4.1-3 （ a ）所示電路中受控源兩端電壓及功率。
 |
解：當 4V 電壓源單獨作用時，電流源視為開路，其電路如圖 4.1-3 （ b ）所示，對圖中所示的回路，利用 KVL ，得
所以，
則
當 2A 電流源單獨作用時，電壓源視為短路，其電路如圖 4.1-3 （ c ）所示，對圖中所示的回路，利用 KVL ，得
所以，
則
因此，當電壓源和電流源共同作用時，利用疊加定理得
受控源兩端電壓為
受控源的功率為
二、齊次定理
齊次定理
（ homogeneity theorem ）
當線性電路中只有一個獨立源作用時，電路的響應與激勵成正比。
推 論：對于線性電路，若所有激勵同時擴大（或縮?。?K 倍，則電路中任一支路的響應也擴大（或縮?。?K 倍。
例 4.1-3 圖 4.1-4 所示的梯形電路中， Us=6V ，試用齊次定理計算支路電流 I5 。
解：這個電路是由電阻的串、并聯組成，可以用等效電路的分析方法進行計算，但是用齊次定理計算會更方便。先設 I5 支路電流為
，則
所以，
故
根據齊次定理，激勵
與響應
成正比，即
因此，
注 意
應用疊加定理和齊次定理時，當激勵的參考方向反向時，相當于激勵變?yōu)樵瓉淼模?1 倍。
例 4.1-4 圖 4.1-5 所示電路中， N 是不含獨立源的線性網絡，有 3 個獨立源共同激勵， a 、 b 兩端的電壓
為 10V 。當電壓源
和電流源
反向而
不變時，
變?yōu)?5V ；當電壓源
和電流源
反向而
不變時，
變?yōu)?3V 。試問：只有電流源
反向而電壓源
和
不變時，
變?yōu)槎嗌伲?/p>
解：由于是線性電路，所以可用疊加定理。 3 個獨立源共同激勵，電路的響應
（ 1 ）
式中，
為常數，由電路的結構和元件的參數決定。
當電壓源
和電流源
反向而
不變時，電路的結構和元件的參數不變，
的大小不變，而
都要乘以系數－ 1 ，這時的 a 、 b 兩端的電壓為
（ 2 ）
又當電壓源
和電流源
反向而
不變時，
乘以系數－ 1 ， a 、 b 兩端的電壓為
（ 3 ）
(2) ＋ (3) ，得
（ 4 ）
所以，當只有電流源
反向而電壓源
和
不變時， a 、 b 兩端的電壓為
