第 4 節 最大功率傳輸定理

現在的問題是，當 Ns 已經給定時，負載獲得最大功率的條件，即負載為何值時獲得最大功率？最大功率又是多少？

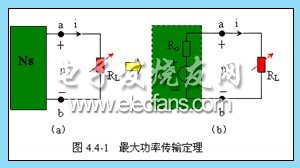

圖 4.4-1 （ b ）中，流過負載 RL 的的電流為

則負載獲得的功率為

令 ，得

這時，得功率的最大值為

最大功率傳輸定理：一個含源二端網絡對負載電阻供電，當負載電阻 RL 與該含源二端網絡的等效內阻 相等時，負載電阻上獲得最大功率，且最大功率為 。

稱為最大功率匹配條件。

注 意：當負載獲得最大功率時， ，則電源的內阻消耗的功率與負載獲得的功率是相等的，都是 ，也就是說，電源放出的功率有一半浪費在自己本身的內阻上了。因此，這時的效率只為 50% 。實際電路系統中一般不希望出現這種情況，往往要采用其他辦法來提高效率。

例 4.4-1 圖 4.4-2 （ a ）所示電路， R 是可調電阻，欲使 2 Ω電阻獲得最大功率，求可調電阻 R 應調到何值，并求 2 Ω電阻獲得的最大功率。

解：將 2 Ω電阻左側電路看成一個含源二端網絡，求它的戴維南等效模型。

1 ．先求該含源二端網絡的等效內阻 Ro ，電路如圖 4.4-2 （ b ）所示，這時，等效內阻是 R 與

6 Ω并聯，即

由最大功率的匹配條件，當 Ro=2 Ω時， 2 Ω電阻可以獲得最大功率，即

解得，

這時該含源二端網絡的等效內阻為

2 ．再求該含源二端網絡的開路電壓 Uoc ，電路如圖 4.4-2 （ c ）所示，

解得，

所以，開路電壓為

3 ．用戴維南等效模型替換后的電路如圖 4.4-2 （ d ）所示， Uoc=3V ， Ro=2 Ω。因此，欲使 2 Ω電阻獲得最大功率，可調電阻應為 ，這時 2 Ω電阻獲得的最大功率為
