選做題 4-3
解：欲求 a 、 b 兩端的戴維南等效電路，只要求出 a 、 b 兩端的開路電壓和等效電阻即可。
1 、求 a 、 b 兩端的開路電壓。
題 4.11 圖電路中有兩個獨立源同時激勵，可用疊加定理計算。當 6V 電壓源單獨激勵時，電路如圖解 4.3 （ a ）所示。
因?yàn)?a 、 b 兩端開路，所以 1.2 Ω電阻上沒有電壓， a 、 b 兩端電壓為

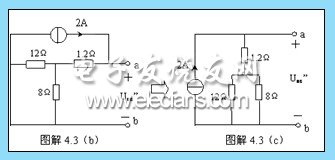

當 2A 電流源單獨激勵時，電路如圖解 4.3 （ b ）所示。進一步改變形式，得圖解 4.3 （ c ）所示電路。
由圖解 4.3 （ b ）可得
根據疊加定理， a 、 b 兩端的開路電壓為
2 、求 a 、 b 兩端的戴維南等效電阻。
把二端網絡中的電壓源短路，電流源開路，得圖解 4.3 （ d ）所示電路。顯然，等效電阻為
因此，圖題 4.3 所示二端網絡的戴維南等效電路是一個 14.4V 的電壓源和一個 6 Ω電阻串聯的支路，如圖解 4.3(e) 所示。
|
選做題 4-4
解：把圖題 4.4 中除 RL 以外的其它電路看成一個二端網絡，如圖解 4.4 （ a ）所示。
圖解 4.4 （ a ）電路中，有
則  （ 1 ）
又
則  （ 2 ）
把（ 1 ）式代入（ 2 ）式，解得  ，
所以，二端網絡的開路電壓為
下面，計算該二端網絡的等效電阻  。因?yàn)槎司W(wǎng)絡中含有受控源，所以采用外加電壓法。把圖解 4.4 （ a ）電路中電壓源取為 0 ，如圖解 4.16 （ b ）。為方便起見，先計算  ，如圖解 4.4 （ c ）。
所以，
由圖解 4.4 （ b ）可知，二端網絡的等效電阻為
因此，圖題 4.4 電路的戴維南等效電路如圖解 4.4 （ d ）所示。根據最大功率傳輸定理可得，當  時，  可獲得最大功率。最大功率為
|
|
選做題 4-5
解：當開關 S 處于位置 1 時，流過電流表的電流就是含源二端網絡的短路電流，即  ；當開關 S 處于位置 2 時，電壓表兩端的電壓就是含源二端網絡的開路電壓，即  。所以二端網絡的等效電阻為
所以，二端網絡 Ns 的戴維南等效支路是一個 4V 電壓源和一個 2 Ω電阻串聯的支路。當開關 S 處于位置 3 時，等效電路如圖解 4.17 。
5 Ω電阻吸收的功率為
|
|
選做題 4-6
解：把電阻 R 左邊部分電路看成一個含源二端網絡，求該二端網絡的戴維南等效電路。先求二端網絡的開路電壓。圖解 4.6 （ a ）中，由分壓公式得
1.2 Ω電阻上沒有電流，則
又
所以，二端網絡的開路電壓為
再求二端網絡的等效電阻。把二端網絡中的所有獨立源都取 0 ，如圖解 4.6 （ b ）。顯然，該二端網絡的等效電阻為
根據戴維南定理，圖題 4.18 所示電路的等效電路如圖解 4.6 （ c ）。由最大功率傳輸定理，當  時，電阻 R 獲得最大功率，這時，
|
|
。
時，電阻 R 可獲得最大功率。最大功率為
（ 1 ）
、
、
由線性電阻網絡 N 的結構和參數決定。
短路，即
時，
（ 2 ）
短路，即
時，
（ 3 ）
（ 4 ）
（ 5 ）
（ 6 ）
、
、
。列寫 a 點的節點電壓方程
，代入上式，得
