第5節  一階電路的全響應

一、全響應


全響應

一階電路在外加激勵和動態元件的初始狀態共同作用時產生的響應，稱為一階電路的全響應（complete response）。

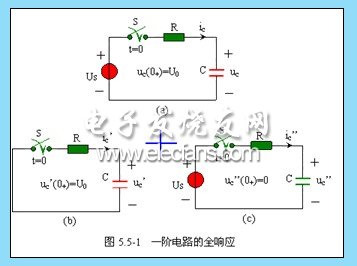

圖5.5-1（a）所示的一階RC電路，直流電壓源Us是外加激勵，時開關S處于斷開狀態，電容的初始電壓。時開關閉合，現討論時電路響應的變化規律。

時，響應的初始值為

時，響應的穩態值為

用疊加定理計算全響應：開關閉合后，電容電壓的全響應，等于初始狀態U0單獨作用時產生的零輸入響應和電壓源Us單獨作用時產生的零狀態響應的代數和，如圖5.5-1（b）、（c）所示。



圖5.5-1（b）中，零輸入響應為







圖5.5-1（c）中，零狀態響應為







根據疊加定理，圖5.5-1（a）電路的全響應為







用表示全響應，表示響應的初始值，表示穩態值。



全響應的變化規律



1、當時，即初始值大于穩態值，則全響應由初始值開始按指數規律逐漸衰減到穩態值，這是動態元件C或L對電路放電。

2、當時，即初始值小于穩態值，則全響應由初始值開始按指數規律逐漸增加到穩態值，這是電路對動態元件C或L充電。

3、當時，即初始值等于穩態值，則全響應。電路換路后無過渡過程，直接進入穩態，動態元件C或L既不對電路放電，也不充電。





二、全響應的三要素計算方法


全響應的三要素

初始值

穩態值

時間常數

例5.5-1  圖5.5-2（a）所示電路，已知C=5uF，t<0時開關S處于斷開狀態，電路處于穩態， t=0時開關S閉合，求時的電容電流。

解：欲求電容電流，只要求出電容電壓即可。

1、確定初始狀態。

作時刻的電路，如圖5.5-2（b）所示，這時電路已處于穩態，電容相當于開路，則。由換路定則得初始狀態

2、確定電容電壓的穩態值。

作t→∞時的電路，如圖5.5-2（c）所示，這時電路也處于穩態，電容也相當于開路，則3KΩ電阻兩端的電壓

則電容電壓的穩態值為



3、求時間常數τ。

求從電容C兩端看進去的戴維南等效電阻R的電路如圖5.5-2（d）所示，這時將15V和5V電壓源都視為短路，等效電阻為6KΩ和3KΩ電阻的并聯，即R=6K∥3K=2KΩ

所以，時間常數為

4、求全響應。

電路換路后的電容電壓為

電容電流為

例5.5-2  圖5.5-3（a）所示電路，L=2H，時開關S處于位置1，且電路已處于穩態， t=0時開關S撥到位置2，求時的電流和。

解：1、求初始狀態。作時刻的電路，如圖5.5-3（b）所示，并由換路定則，得

2、求穩態值。作t→∞時的電路，如圖5.5-3（c）所示。顯然，電路中無外加激勵，受控源的電流由電感電壓控制，進入穩態時電感中的能量必然釋放到0，則

3、求時間常數τ

求從電感L兩端看進去的戴維南等效電阻R的電路如圖5.5-3（d）所示，由于電路中含有受控源，所以用外加電壓法求解，由圖5.5-3（d）得

則

故等效電阻為

所以，時間常數為

4、全響應為
