1．1  通信系統概念以及通信網構成形式

1．1．1  通信系統基本概念

1）通信系統的模型

    如下圖所示。

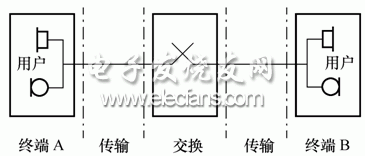

2）電話通信系統基本模型

    電話通信系統的基本構成由傳輸、交換和用戶終端組成了電話通信系統。其基本模型如下圖所示。若干個通信系統互相連接組成通信網，那么若干個電話通信系統互相連接就組成了電話通信網。

若干個通信系統互相連接組成通信網，那么若干個電話通信系統互相連接就組成了電話通信網。

本教程所涉及的是通信網中的一個重要部分即通信網的傳輸設備，具體涉及的通信技術是通信網的通信線路工程。

1．1．2  通信系統分類

1）按業務：

    語音、數據和圖象三大類。

2）按信道：

（1）有線通信

①用導線傳送電信號的通信方式。

②銅電纜：音頻電纜，數據電纜和同軸電纜。

③光纖光纜。

（2）無線通信

①利用無線電波或紅外線在空間傳送信號的各種通信方式。

②無線電廣播、電視，數字微波，衛星通信，紅外線通信等。

1．1．3  通信網構成

1）電話通信網的構成結構概述：

    電話網可分為本地電話網、國內長途電話網和國際長途電話網。

（1）本地電話網

    是指在一個統一號碼長度的編號區內，由端局、匯接局、局間中繼線、長市中繼線，以及用戶線、電話機組成的電話網。

（2）國內長途電話網

    是指全國各城市間用戶進行長途通話的電話網，網中各城市都設一個或多個長途電話局，各長途局間由各級長途電路連接起來。

（3）國際長途電話網

    是指將世界各國的電話網相互連接起來進行國際通話的電話網。為此，每個國家都需設一個或幾個國際電話局進行國際去話和來話的連接。一個國際長途通話實際上是由發話國的國內網部分、發話國的國際局、國際電路和受話國的國際局以及受話國的國內網等幾部分組成的。

2）我國傳統的五級電話網結構

    電話網基本結構形式，我國傳統電話網由四級長途交換中心和一級本地網端局組成五級結構。其中一、二、三、四級的長途交換中心構成長途電話網，由本地網端局和按需要設置的匯接局組成本地電話網。我國傳統電話網的網路結構如下圖所示。

    電話網的等級分為五級，C1為大區交換中心，C2為省交換中心，C3為地區交換中心，C4為縣交換中心。到1992年底我國共有8個C1（北京、天津、沈陽、上海、南京、廣州、西安、成都），有3個國際局（北京、上 海和廣州）。本地電話網的網路結構一般設置匯接局（Tm）和端局（C5）兩個等級。Tm局可分為市話匯接局、郊區匯接局、農話匯接局等，C5稱五級交換中心，即本地電話網端局。

3）我國現代電話網的三級結構

1、概述

    五級電話網采用多級匯接，轉接次數多、呼損大、傳輸質量低、可靠性差?，F(xiàn)代電信網不但要傳電話還要傳數據業務，傳統的電話網已不能滿足要求。由于長途交換機容量增加，全國光纜干線建成，以及各省內本地網的擴大，我國電信網近年來已將C1和C2、C3和C4合并成同級處理，電話網已由原來的五級交換中心轉化為三級交換中心，即由原來的C1、C2兩級長途交換中心變?yōu)橐患?jí)省際交換中心DC1，由原來的C3、C4兩級交換中心組成一級匯接本地網的長途交換中心DC2。

2、本地電話網（local telephone network）

（1）本地電話網特點

    本地電話網是指在一個長途編號區內，由若干端局（或端局與匯接局）、局間中繼線、長市中繼線及端局用戶線所組成的自動電話網。

    本地電話網的主要特點是在一個長途編號區內只有一個本地網，同一個本地網的用戶之間呼叫只撥本地電話號碼，而呼叫本地網以外的用戶則需按長途程序撥號。

（2）我國本地電話網有兩種類型：

    特大城市、大城市本地電話網；中、小城市及縣本地電話網。

（3）本地電話網網路結構：

    一般采用兩級網的網路結構，中、小城市及縣本地電話網根據服務區的大小和端局的數量可以采用兩級網的網路結構或網狀網結構。我國本地電話網通常所采用的網狀網結構如下圖所示。
