2．2  全色譜全塑雙絞通信電纜的結構與類型

2．2．1  電纜結構

    全塑市內通信電纜的纜芯主要由芯線、芯線絕緣、纜芯絕緣、纜芯扎帶及包帶層等組成。

1.芯線

    芯線由金屬導線和絕緣層組成。導線是用來傳輸電信號的，要求具有良好的導電性能、足夠的柔軟性和機械強度，同時還要求便于加工、敷設和使用。導線的線質為電解軟銅，銅線的線徑主要有0.32、0.4、0.5、0.6、0.8mm等五種。

2．絕緣材料與絕緣結構

    全塑市內通信電纜的芯線絕緣主要采用高密度的聚乙烯、聚丙烯或乙烯一丙烯共聚物等高分子聚合物，稱為聚烯烴塑料。

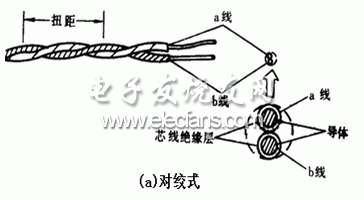

3．芯線扭絞：有對絞和星絞兩種，芯線扭絞常用對絞方式。如下圖所示。

4．纜芯色譜

    電纜的纜芯色譜可分為普通色譜和全色譜兩大類。

（1）普通色譜通信電纜

  普通色譜對絞同心式通信電纜已經很少采用。

（2）全色譜通信電纜

   全色譜的含義是指電纜中的任何一對芯線，都可以通過各級單位的扎帶顏色以及線對的顏色來識別，換句話說給出線號就可以找出線對，拿出線對就可以說出線號。

（1）全色譜對絞同心式纜芯（很少用）

（2）全色譜對絞單位式纜芯

①全色譜對絞單位式纜芯色譜在全塑市話電纜中使用最多。它是由白（代號W）、紅（R）、黑（B）、黃（Y）、紫（V）作為領示色（代表a線），藍（Bl）、桔（O）、綠（G）、棕（Br）、灰（S）作為循環色（代表b線）十種顏色組成25對全色譜線對，稱25對基本U單位。

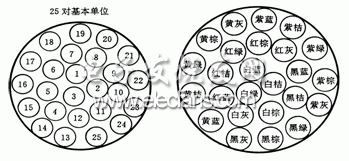

25對基本單位線對色譜如下圖所示。

②U單位的扎帶色譜：由白蘭---紫棕的24種組合，循環周期為25*24=600對。

③單位式纜芯是把25（12+13）、50、100個線對采用編組方法分成單位束，然后再將若干個單位束分層絞合而成單位式纜芯，對于大對數市內通信電纜在接續、配線和安裝電話時都較方便。

④根據芯線絕緣的顏色可將全塑市內通信電纜分為普通色譜單位式纜芯和全色譜單位式纜芯。

⑤全色譜單位式纜芯的單位束可根據單位束內線對的多少，將這些單位束分為子單位（12對和13對）、基本單位（25對，代號為U）和超單位（50對，代號為S、SI或SJ；100對，代號為SD；150對，代號為SC；200對，代號為SB）。全色譜電纜是先把單位束分為基本單位或子單位，再由基本單位或子單位絞合成超單位。

⑥超單位的序號是從中心層順次向外層排列的、扎帶色譜順序?yàn)榘住⒓t、黑、黃、紫。但要在同色扎帶的超單位中識別出先后順序則要根據基本單位的扎帶色譜來判斷。

2．2．2  電纜端別和選用原則

    為了保證在電（光）纜布放、接續等過程中的質量，全塑全色譜市內通信電纜與光纜都相應規定了端別：

1、端別：

    普通色譜對絞式市話電纜—般不作A、B端規定。為了保證在電纜布放、接續等過程中的質量，全塑全色譜市內通信電纜規定了A、B端。

    全色譜對絞單位式全塑市話電纜A、B端的區分為：面向電纜端面，按表單位序號由小到大順時針方向依次排列，則該端為A端，另一端為B端。

2、選用原則：

    全塑市內通信電纜A端用紅色標志，又叫內端伸出電纜盤外，常用紅色端帽封合或用紅色膠帶包扎，規定A端面向局方。另一端為B端用綠色標志，常用綠色端帽封合或綠色膠帶包扎，一般又叫外端，緊固在電纜盤內，絞纜方向?yàn)榉磿r(shí)針，規定外端面向用戶。
