3.2 架空全塑電纜的敷設
架空電（光）纜是將電纜架掛在距地面有一定高度電桿上的一種電（光）纜建筑方式，與地下電（光）纜相比，雖然較易受外界影響，不夠安全，也不美觀，但架設簡便，建設費用低，所以在離局較遠，用戶數較少而變動較大，敷設地下電（光）纜有困難的地方仍被廣泛應用。
架空電纜一般采用300對以下的全塑電纜，由于電纜本身有一定的重量，機械強度較差，所以除自承式電纜外，必須另設電纜吊線，并用掛鉤把電纜托掛在吊線下面。
吊掛式架空電（光）纜線路吊線的敷設包括：吊線的選用、安裝吊線夾板、布放吊線、吊線接續、做終結（死頭）、收緊吊線等。
3．2．1 架空全塑電纜線路的組成
課前組織學生利用學校環境內的架空全塑電纜線路現狀，實際觀察電桿、拉線、吊線、電纜或光纜和桿路的鐵件以及線路的成端等設施，增強學生對架空全塑電纜線路的感性認識。
1．電纜：
全塑電纜的對數依據吊線程式、負荷區類別和單位長度上的電纜重量來確定。
2．桿路以及附件
（1）電桿的標準:
①水泥桿的種類
②水泥桿的規格型號舉例：
YD-8.0-15-1.27:郵電,桿長8M,梢經15CM,容許彎度1.27T.M
（2）專用鐵件:擔夾、U型抱箍等。
（3）隔電子:雙重隔電子、茶托隔電子、蛋形隔電子、三溝隔電子。
（4）桿距及其埋深:
桿距：目前通信線路桿距一般市區桿距定為35-40m，郊區桿距定為45-50m。
埋深：按照工程要求，不同的電桿種類和土質的埋深不同。通常在普通土8M的電桿為1.5M。
（5）拉線及其附屬裝置
①拉線種類使用場合：
種類有：落地拉線、高狀拉線、吊板拉線和V型拉線以及桿間拉線；
使用場合有：角桿、跨越桿和終端桿。
②地貓裝置：當前使用水泥盤。
3．吊線。
電纜吊線一般為7／2.2、7／2.6和7／3.0的鍍鋅鋼絞線。
3.2.2架設電纜吊線的程式、選用和架設
吊掛式架空電纜線路吊線的敷設包括：吊線的選用、安裝吊線夾板、布放吊線、吊線接續、做終結（死頭）、收緊吊線等。
1、電纜吊線程式和選用
（1）電纜吊線為7／2.2、7／2.6和7／3.0的鍍鋅鋼絞線。
（2）選用吊線程式應根據所掛電纜重量、桿檔距離、所在地區的氣象負荷及其發展情況等因素決定。
2、吊線夾板裝置
（1）電纜吊線一般采用三眼單槽夾板（簡稱吊線夾板）固定在電桿上，夾板在電桿上的位置，應能使所掛電纜符合最小垂直距離。
（2）吊線夾板至桿梢的最小距離一般不小于50cm，如因特殊情況可略為縮短，但不小于25cm。
（3）在同一電桿上裝設兩層吊線時，兩吊線間距離為40cm。
3、布放吊線
布放吊線時，應先把已選擇好的鋼絞線盤放在具有轉盤裝置的放線架上，然后轉動放線架上的轉盤即可開始放線，布放吊線一般采用下列三種方法。
（1）把吊線擱在電桿上吊線夾板的線槽里并把外面的螺帽略微旋緊，以不使吊線脫出線槽為度，隨后即可用人工牽引。
（2）將吊線放在電桿和夾板間的螺帽上，但在直線上每隔6根電桿和轉彎線路上所有具有離桿拉力的角桿上（即外角桿上），仍須把吊線放在夾板的線槽里[方法同（1）]。
（3）先把吊線布放在地上，然后用人工把吊線逐段搬到電桿與夾板間的螺帽上（一般用桿叉）。但采用此法必須以不使吊線受損、不妨礙交通、不會使吊線無法引上電桿等為原則。
（4）在布放吊線過程中應盡可能使用整條的鋼絞線，以減少中間接頭，并要求在一個桿檔內不得有一個以上的接頭。
4、吊線接續
吊線接續可分為下列幾種方法。
（1）另纏法：
此法使用3.0mm鍍鋅鋼線進行另纏，要求纏扎均勻緊密，纏線不得有傷痕或銹蝕，纏線總長度的偏差不得超過2cm。如下圖所示。
（2）夾板法：
采用三眼雙槽夾板接續吊線。夾板程式應與吊線相適應，7/2.6及以下的吊線用一副三眼雙槽夾板，其夾板線槽的直徑應為7mm；7/3.0吊線應采用兩副三眼雙槽夾板，夾板線槽的直徑為9mm，夾板的螺帽必須擰緊，無滑絲現象。
（3）“U”形鋼線卡法：
此法采用10mm的“U”形鋼線卡（必須附彈簧墊圈）代替三眼雙槽夾板，將鋼絞線夾住。
5、收緊吊線
吊線布放后即可在線路的一端作好終結，在另一端收緊。
收緊吊線的方法可根據吊線張力、工作地點和工具配備等情況而定。一般可采用緊線鉗、手拉葫蘆或手搬葫蘆等來收緊。
6、吊線的連結（俗稱吊線結）
吊線沿架空電纜的路由布放，要形成始端、終端、交叉和分歧。由于更換電纜程式或角深過大等原因，要求對電纜做出不同的結，以增強線路的穩固性和規格標準化。

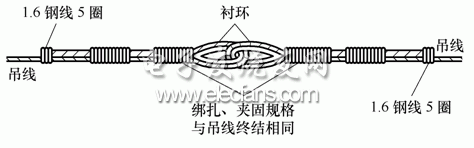

吊線連結的程式通常有：終端結（終結）、假終結、十字結、丁字結和輔助結等。制作的方法有另纏法、夾板扶和“U”形鋼卡法。采用較多的是夾板法和“U”形鋼卡法。

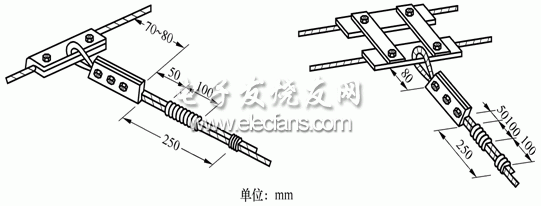

例如：在市區無法由原有電桿作電纜分支線路或十字吊線時，如果分支線路負荷較小，可采用夾板法做丁字吊線，如下圖所示。
吊線丁字結裝置：
3．2．3 非自承式架空電纜的布放與保護
1、電纜的布放前工作：
（1）架空電纜架設前檢查
架空電纜架設前，首先要對單盤電纜的規格、對數、氣閉性能、電性能等進行檢查，符合要求后才能進行敷設。電纜架設前后不得有機械損傷，架設時電纜必須從電纜盤上方放出，避免與支架、障礙物或地面摩擦與拖拉。電纜彎曲的曲率半徑必須大于電纜外徑的15倍。
（2）規定置放A、B端
100對及以上的全塑電纜的敷設應按下列規定置放A、B端：
匯接局~分局，以匯接局側為A端；分局~支局，以分局側為A端；局~交接箱，以局側為A端；局~用戶，以局側為A端；交接箱~用戶，以交接箱側為A端。
匯接局、分（支）局、交接箱之間布放電纜時，端別要力求做到局內統一。可以以一個交換區域的中心側為A端，也可以以局號大小來劃分，或以區域交換的匯接局、分（支）局、交接箱側為A端。
2、架空電纜方法：
架設吊掛式全塑電纜線路有預掛掛鉤法、動滑輪邊放邊掛法、定滑輪牽引法和汽車牽引動滑輪托掛法。
（1）預掛掛鉤法
此法適用于架設距離200m左右并有障礙物的地方，如下圖所示。
（2）動滑輪邊放邊掛法

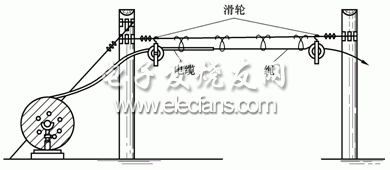

此法適用于桿下無障礙物，雖不能通行汽車，但可以把電纜放在地面上，且架設的電纜距離又較短的情況。如圖下所示。
（3）定滑輪牽引法
此法適用于桿下有障礙物不能通行汽車的情況下。
（4）汽車牽引動滑輪托掛法

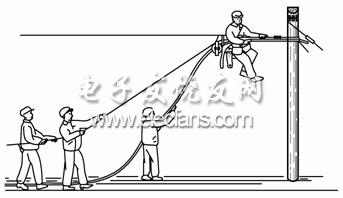

此法適用于桿下無障礙物而又能通行汽車，架設距離較大，電纜對數較大的情況。
3、電纜掛鉤、吊扎
①掛電纜掛鉤時，要求距離均勻整齊，掛鉤的間隔距離為50cm，電桿兩旁的掛鉤應距吊線夾板中心各25cm，掛鉤必須卡緊在吊線上，托板不得脫落。
②吊掛式架空電纜在吊線接頭處，不用掛鉤承托，改用單股皮線吊扎或掛帶承托。

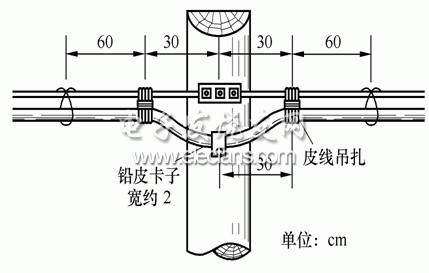

吊掛式全塑架空電纜架設時，每隔5～8檔在電桿處留余彎一處。如圖下所示。
