3.3 墻壁電纜及樓內電纜敷設
我國城市電話已普遍進入尋常人家，特別在城市住宅小區，利用墻壁敷設全塑市內通信電纜，可以免去立桿路、鋪管道等工作，大量而迅速地發展低成本市內電話。現代化的城市要求管線裝設隱蔽、外表美觀。因此建筑時應預設暗管暗線，以滿足樓內用戶的需要。
3.3.1墻壁電纜
1、墻壁電纜與其它管線的間隔標準
墻壁電纜跨越街坊、院落，所以纜線最低點距地面應不小于4.5m，在有過街樓的地方穿越，纜線不應低于過街樓底層的高度。墻壁電纜與其它管線的最小間隔，應符合下表的規定。
墻壁電纜與其它管線的最小間隔
2、墻壁電纜的敷設方式
墻壁電纜的敷設方式有自承式、吊線式、卡鉤式（卡固式），一般沿室外墻壁敷設時宜采用自承式或吊線式，室內墻壁敷設時宜采用卡鉤式。
3、自承式墻壁電纜的敷設

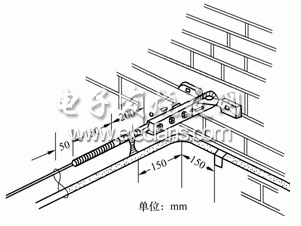

（1）電纜直線架設安裝方法：自承式電纜沿墻直線架設可采用角鋼墻擔。電纜直線架設安裝方法見圖所示。
（2）自承式墻壁電纜的安裝技術要求：
①各終端、中間支持物應安裝牢靠，整齊水平。
②中間支持物間距應在10m以下，間距均勻。
③終端、轉角支持物應使用終端轉角墻擔。中間支持物應使用角鋼墻擔，不得采用插墻板。
④墻壁自承式電纜與鋼線在吊線分離處應用尼龍扎帶綁扎牢固。
⑤轉角處余兜為20～30cm。
4.吊線式墻壁電纜
（1）吊線程式及支撐物的間距標準
吊線式墻壁電纜與吊掛式架空電纜相似，只是吊線的支撐物有所改變，它是利用墻上的支撐物與終端的固定物代替電桿架掛電纜的一種建筑方式。吊線式墻壁電纜的吊線程式及支撐物的間距應符合要求。
（2）吊線式墻壁電纜敷設形式
吊線式墻壁電纜，在墻壁上的敷設形式有水平敷設與垂直敷設。

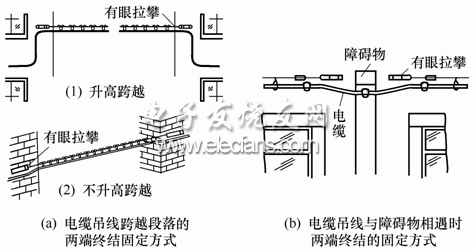

①當?shù)蹙€水平敷設時其終端可用有眼拉攀，中間的支持物用吊線支架裝設。終端裝置和中間支持物均用金屬膨脹螺栓固定在墻壁上，如圖下所示。
②吊線垂直固定在墻壁上，兩支持物間最大跨距應小于20m，其終端固定物可采用終端拉攀裝置、有眼拉攀裝置或雙插墻擔裝置如下圖所示。
（3）電纜的吊線終端
吊線式墻壁電纜各種終端、中間支持物，應裝設牢固、橫平豎直、整齊美觀，各支撐點應盡量水平。
吊線式墻壁電纜的吊線終端，一般使用U型鋼卡，其制作方法如下圖所示。
3.3.2 樓內電纜的敷設
1.樓內暗管
樓內暗管是指在建筑物內預埋的敷設通信電纜的管路。
暗管一般采用鋼管或塑料管。
暗管兩端管口應襯墊橡皮，以保護電纜，水平有縫管的接縫應置于管身的上方。暗管轉彎的曲率半徑應大于可穿放最大電纜的最小曲率半徑，轉角角度必須大于90度，一根暗管不得有兩個以上的轉角且不得有“S”彎。
2.電纜槽
在未設暗管的樓房，可加裝“U”形電纜槽，其結構如圖下所示
“U”形槽的底部用膠粘劑或螺釘固定于墻上，然后扣上其槽蓋，線路裝設或檢修時，只需打開槽蓋就能施工，十分方便。“U”形電纜槽的槽體為聚氯乙烯塑料制成，備有各種顏色，選用時應和裝設的地區墻壁顏色協調。
3.樓內電纜的走向

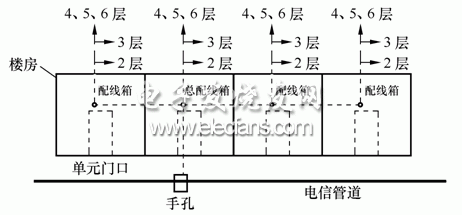

樓內電纜從樓房旁邊的手(或人)孔引入，在適當?shù)攸c設總配線箱，樓房內如有用戶交換機，則在靠近交換機室的附近引入，如無交換機室則應在樓的中部或配線線路的匯集點引入，然后根據用戶情況再設若干配線箱（或暗線箱），如下圖所示。
樓內電纜從總配線箱到各配線箱一般選取垂直通道，也可通過樓梯道上下連通，一般每一層樓布放一條電纜，且不復接，如下圖所示。
4.室內配線箱
室內配線箱箱體為一個木箱或注塑成型箱，內裝若干塊20或50對的穿線板與掛線板，箱的上下壁均設有電纜引入孔，外側設有箱門，既可裝于墻內也可設于墻上。單元式住宅樓，一般采用墻內配線箱。

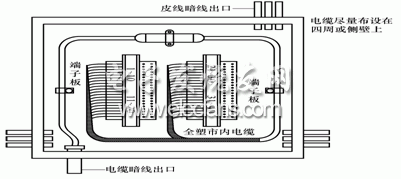

配線箱內電纜走向及端子板安裝位置，如圖下所示。
5.暗管內電纜的布放
（1）水平暗管內的電纜布放
首先根據設計規定進行現場核實管孔位置、電纜規格程式，檢查暗管管口并把管口倒鈍，以便布放過程中保護電纜。由兩人在兩端向前或向后牽動管內引線，檢查管路是否暢通，如發現管路不夠暢通，應檢查原因，必要時，應在布放的電纜上使用潤滑劑，然后用網套牽引頭牽引電纜，進入該段暗管。
（2）垂直暗管內的電纜布放
垂直暗管內的電纜布放與水平暗管內的電纜布放基本相同，一般采用自上而下布放，需要時也可自下而上布放。如果跨樓層布放，跨層的樓面需有人監護電纜，直到布放完畢。
在配線箱內余長，應圈好綁扎在配線箱內，并用棉紗等材料堵塞管孔與電纜間的空隙及空余的管孔。
墻壁電纜及樓內電纜敷設要點歸納：
●墻壁電纜分為自承式、吊線式和卡鉤式，自承式墻壁電纜不用布放吊線和掛電纜掛鉤，使用角鋼墻擔和終端轉角墻擔支撐，施工工序簡單、效率高，使用較多。
●吊線式墻壁電纜是利用墻壁上的支持物布放電纜吊線，再架掛電纜的敷設方式。墻壁上的支持物有各種拉攀、吊線支架、凸出支架，L型卡擔和各種插墻擔等。
●卡鉤式墻壁電纜是用卡鉤將電纜直接釘固在墻壁上的敷設方式，不管是水平敷設還是垂直敷設，都應按規定的方向和距離釘固卡鉤。
●樓內電纜一般采用預埋暗管的辦法進行敷設。沒有預埋暗管的樓內電纜可采用塑料電纜槽板敷設（即明槽暗線或明管暗線）。
●樓內電纜的終端處和分歧點一般設配線箱或分線盒。
